3D laser profile sensor · DP2000 series

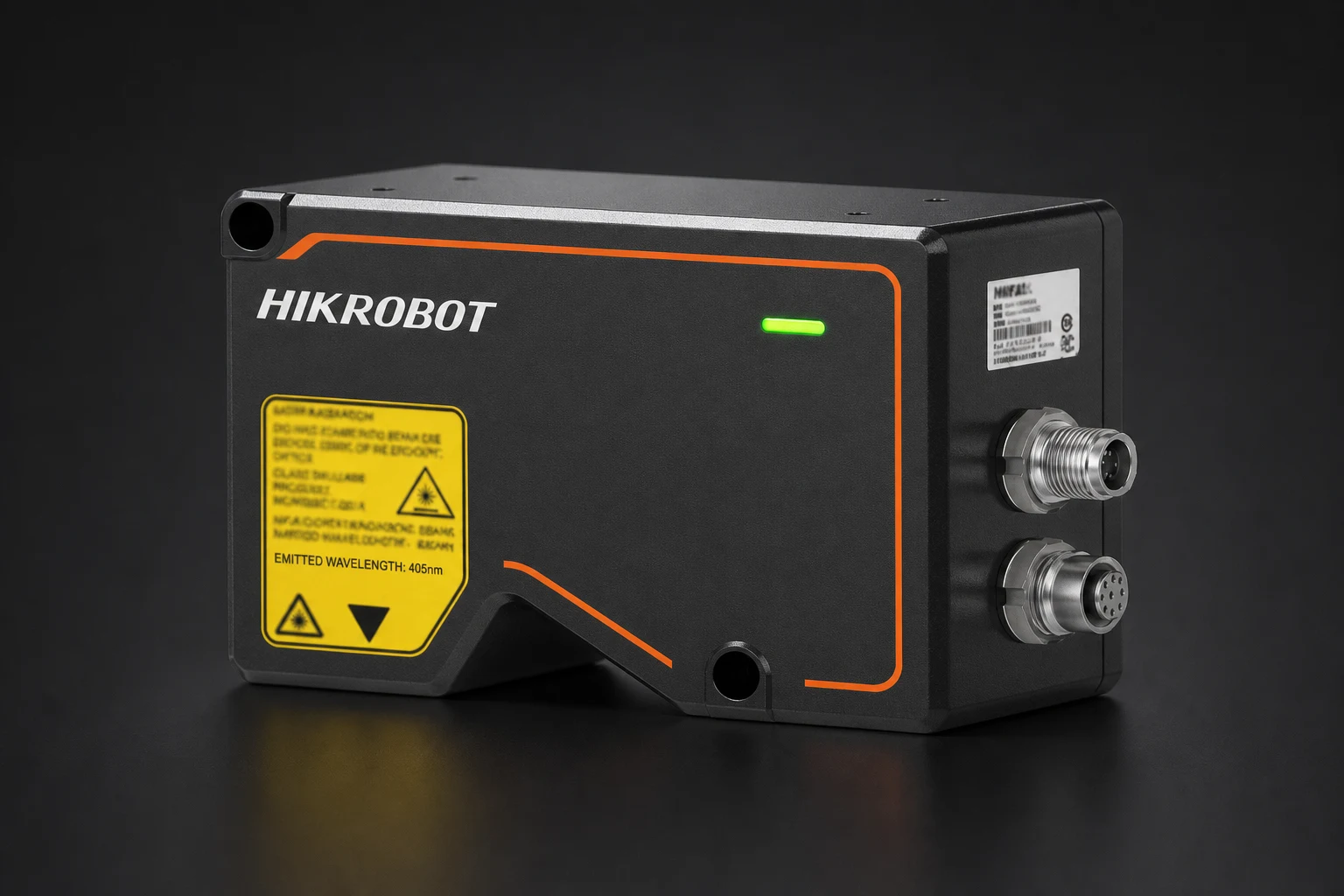

Hikrobot MV-DP2240-03P V2.0
Gigabit Ethernet (1000 Mbit/s)IP67
Цена по запросуНазовём цену и срок поставки в первом ответе инженера.
Характеристики
| Тип устройства | 3D Laser Profile Sensor |
| Частота сканирования | 23.9 kHz |
| Интерфейс данных | Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s) |
| Цифровые входы/выходы | 12-pin M12 interface; differential input x 3, differential output x 1, RS-232 × 1 |
| Длина волны | 650 nm |
| Разрешение по Z | 6.47…26.11 µm |
| Повторяемость по Z | 1.73 µm |
| Линейность по Z | 0.01 % of MR |
| Диапазон измерения Z | 200 mm |
| Опорная дистанция | 245 mm |
| Питание | 24 VDC |
| Потребляемая мощность | 13.8 W |
| Класс защиты | IP67 |
| Рабочая температура | 0…45 °C |
| Температура хранения | -30…80 °C |
| Влажность | 20% RH to 85% RH no condensation |
| Габариты | 185.5 × 125.5 × 59 mm |
| Вес | 1450 g |
| Отрасли применения | Consumer electronics, electronics manufacturing, automobile, etc. |
| Точность | submicron level |
| Точек в профиле | 2048 |
| Диапазон X (ближнее поле) | 100 mm |
| Measurement range x reference | 150 mm |
| Диапазон X (дальнее поле) | 200 mm |
| Интервал точек профиля | 48.4…104.2 µm |
| Scan frame rate roi mode | 10 kHz |
| Выходные данные | Profile data, depth image, brightness image |
| Режимы триггера | Software trigger, hardware trigger (differential encoder) |
| Класс лазерной безопасности | Class 3R |
| Z axis measurement range | 200 mm |
| X axis measurement range | 101 mm @ near field of view; 150 mm @ reference distance; 200 mm @ far field of view |
| Z axis linearity | 0.01 % of MR |
| Тип выходных данных | Profile data, depth image, brightness image |
| Длина волны лазера | 650 nm |
