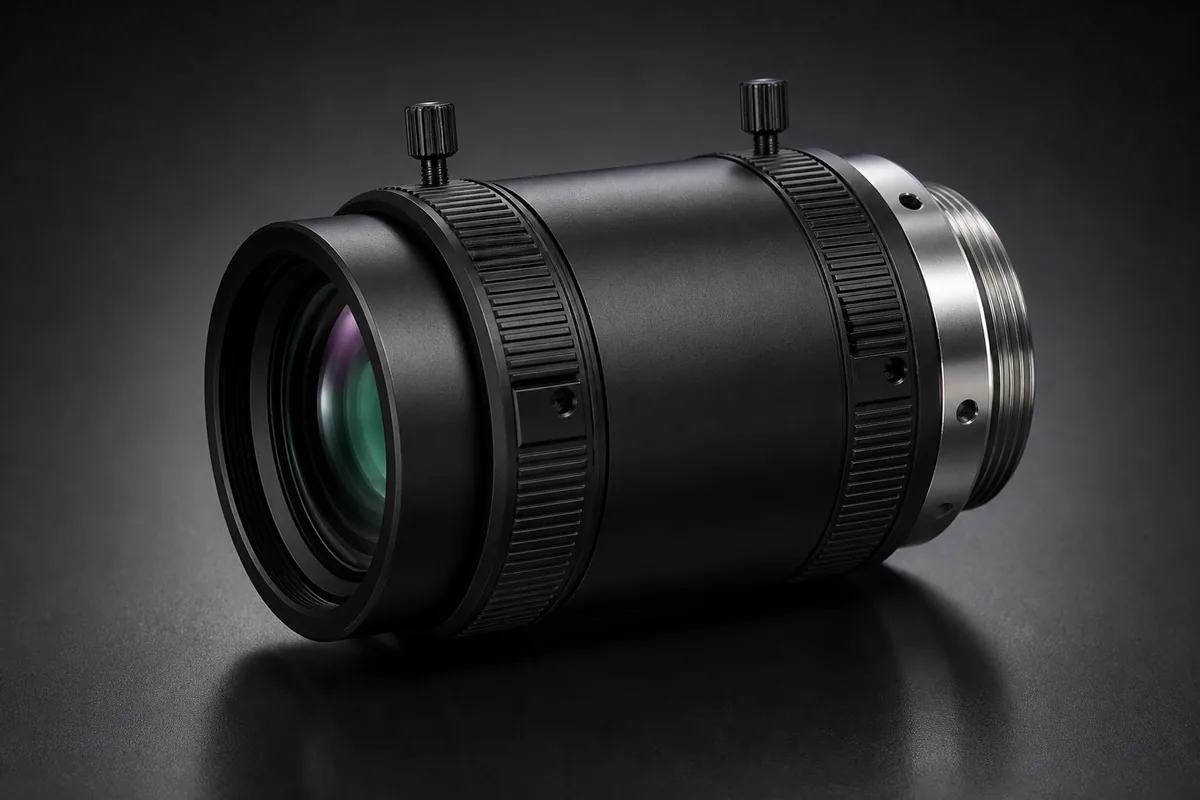

Объективы APS-C с креплением M42
Семейство «Объективы APS-C с креплением M42» объединяет фикс-фокальные исполнения Hikrobot с ручной фокусировкой и резьбой M42 × 1. Оптика предназначена прежде всего для линейных камер CL с крупным кругом изображения; конкретный вариант выбирают по полю зрения и доступной рабочей дистанции.
Серия рассчитана на кадр APS-C — это заметно больше, чем 4/3″, и под него нужна резьба M42, а не C-mount. Даташиты вендора называют основное применение прямо: линейные камеры с крупным пикселем, где нужен большой круг изображения и запас по разрешению. Фокусные от 18 до 55 мм, фокусировка ручная.
Оборудование этого раздела поставляем в Казахстан официально: со склада от 5 дней при наличии, внутри ЕАЭС — без таможенных пошлин и оформления на границе. Гарантия 36 месяцев. Подбор под задачу — инженер, первый ответ в течение 4 рабочих часов.
- Срок поставки
- от 5 дней
- Гарантия
- 36 месяцев
Характеристики
| Рабочая температура | –10 °C to 50 °C (14 °F to 122 °F) |
| Управление диафрагмой | Manual; Fixed |
| Управление фокусом | Manual |
| Задний отрезок (фланец) | 12 mm |
Артикулы и варианты
| Артикул | PN | Фокусное | Диапазон рабочих расстояний | Диафрагма | Формат | Круг изображения | Крепление | |
|---|---|---|---|---|---|---|---|---|
| MVL-AF1428M-M42B | 102206448 | — | — | — | — | — | — | |
| MVL-AF1828M-M42B | 102205291 | 18 mm | 150 mm to 1500 mm | F2.8 to F22 | Φ30 mm | Φ30 mm | M42 × 1 | |
| MVL-AF2045M-M42 | 102203107 | 20 mm | 150 mm to 999 mm | F4.5 to C | Φ30 mm | Φ30 mm | M42 × 1 | |
| MVL-AF2524M-M42 | 310101826 | 25 mm | 150 mm to infinity | F2.4 to F16 | Φ29 mm | Φ29 mm | M42 × 1 | |
| MVL-AF2840M-M42 | 310100756 | 28 mm | 103 mm to 595 mm | F4.0 to F11 | Ø30 mm | Ø30 mm | M42 × 1 | |
| MVL-AF3528M-M42 | 102203108 | 35 mm | 163 mm to infinity | F2.8 to F16 | Φ42 mm | Φ42 mm | M42 × 1 | |
| MVL-AF3528M-M42A | 310101902 | 35 mm | 200 mm to infinity (tolerance: ±5 mm) | F2.8 to F16 | Φ29 mm | Φ29 mm | M42 × 1 | |
| MVL-AF4028M-M42 | 102203109 | 40 mm | 200 mm to 1051 mm | F2.8 to F22 | Φ37 mm | Φ37 mm | M42 × 1 | |
| MVL-AF5028M-M42A | 310102068 | 50 mm | 200 mm to infinity (tolerance: ±5 mm) | F2.8 to F16 | Φ29 mm | Φ29 mm | M42 × 1 | |
| MVL-AF5040M-M42 | 102203111 | 50 mm | 150 mm to infinity | F4 to F22 | Φ37 mm | Φ37 mm | M42 × 1 | |
| MVL-AF5528-M42 | 102203110 | 55 mm | 450 to 1400 mm | F2.8 | Ø 28 mm | Ø 28 mm | M42 × 1 |
Как подобрать
Буквы AF в артикуле не означают автофокус: вся серия с фиксированным фокусным и ручной фокусировкой. Диафрагма у большинства исполнений ручная, но есть и с фиксированной (например, MVL-AF5528-M42) — проверяйте по конкретному артикулу. И учитывайте рабочий отрезок: M42 не встанет на C-mount без переходника, а переходник добавляет свою толщину.
Вопросы и ответы
Почему размер кадра проверяют раньше фокусного расстояния?
Семейство рассчитано на APS-C, который заметно больше формата 4/3″, и использует большой круг изображения с резьбой M42 × 1. Сначала оптика должна перекрыть сенсор, и только после этого фокусное от 18 до 55 мм выбирают по требуемому полю зрения.
Какой рабочий диапазон предусмотрен у исполнения на 28 мм?
MVL-AF2840M-M42 на 28 мм фокусируется от 103 до 595 мм и имеет диафрагму F4.0–F11. Его круг изображения равен Ø30 мм, крепление — M42 × 1. Эти параметры сопоставляют с положением линейной камеры и требуемым полем зрения.
Какие объективы допускают настройку фокуса до бесконечности?
До бесконечности фокусируются MVL-AF2524M-M42 на 25 мм, MVL-AF3528M-M42 на 35 мм, MVL-AF3528M-M42A на 35 мм, MVL-AF5028M-M42A на 50 мм и MVL-AF5040M-M42 на 50 мм. Выбор уточняют по диафрагме и диаметру.
Как различить два исполнения с фокусным расстоянием 50 мм?
MVL-AF5028M-M42A имеет диапазон F2.8–F16, диаметр Φ29 мм и рабочую дистанцию от 200 мм до бесконечности. MVL-AF5040M-M42 регулируется от F4 до F22, имеет Φ37 мм и фокусируется от 150 мм до бесконечности.
Что изменится в механической схеме при камере с C-mount?
Объективы рассчитаны на резьбу M42 × 1 и не устанавливаются на C-mount напрямую. Переходник добавляет собственную толщину, поэтому его учитывают вместе с рабочим отрезком. Фокус при этом остаётся ручным, несмотря на буквы AF в обозначениях моделей.
