МашиностроениеВсе ли детали в комплекте — пост комплектности с подсказкой оператору
от 120 тыс. ₽
Смотреть кейс
КОМПЛЕКТНОСТЬ · СБОРКА · УПАКОВКА
Контроль комплектности, который переживает смену изделия
Судьбу такого поста решают два вопроса: что с ним будет, когда изделие поменяется, и сколько раз он зря остановит линию. На оба мы отвечаем не словами, а проверкой: пришлите фото вашего набора — прогоним на образцах и бесплатно пришлём видео с заключением инженера. Стартовый пост — от ~70 тыс. ₽.
видео проверкизаключение инженерасмета — за 2–3 рабочих дня после получения образцов
130+ проектовофициальный представитель Hikrobotперенастройка силами вашего мастера
Сборки, которые уже под присмотром
От датчика наличия за 70 тысяч до многозонного контроля — в каждой карточке видно, из чего состоит решение и как оно переживает смену изделия.
Машиностроение
УпаковкаДеталь стоит не той стороной — проверка ориентации перед упаковкой
от 70 тыс. ₽
Смотреть кейс
Пищевое производствоКонтроль запайки готовых обедов
находим больше 98%
от 200 тыс. ₽
Смотреть кейс
ЭлектроникаКонтроль пайки от 0,15 мм
от 120 тыс. ₽
Смотреть кейс
АвтопромПоложение элементов на бликующем стекле, рецепты под модели
от 1,6 млн ₽
Смотреть кейс
Фарма
Проверка упаковки с передачей в учёт
от 260 тыс. ₽
Смотреть кейс
Машиностроение

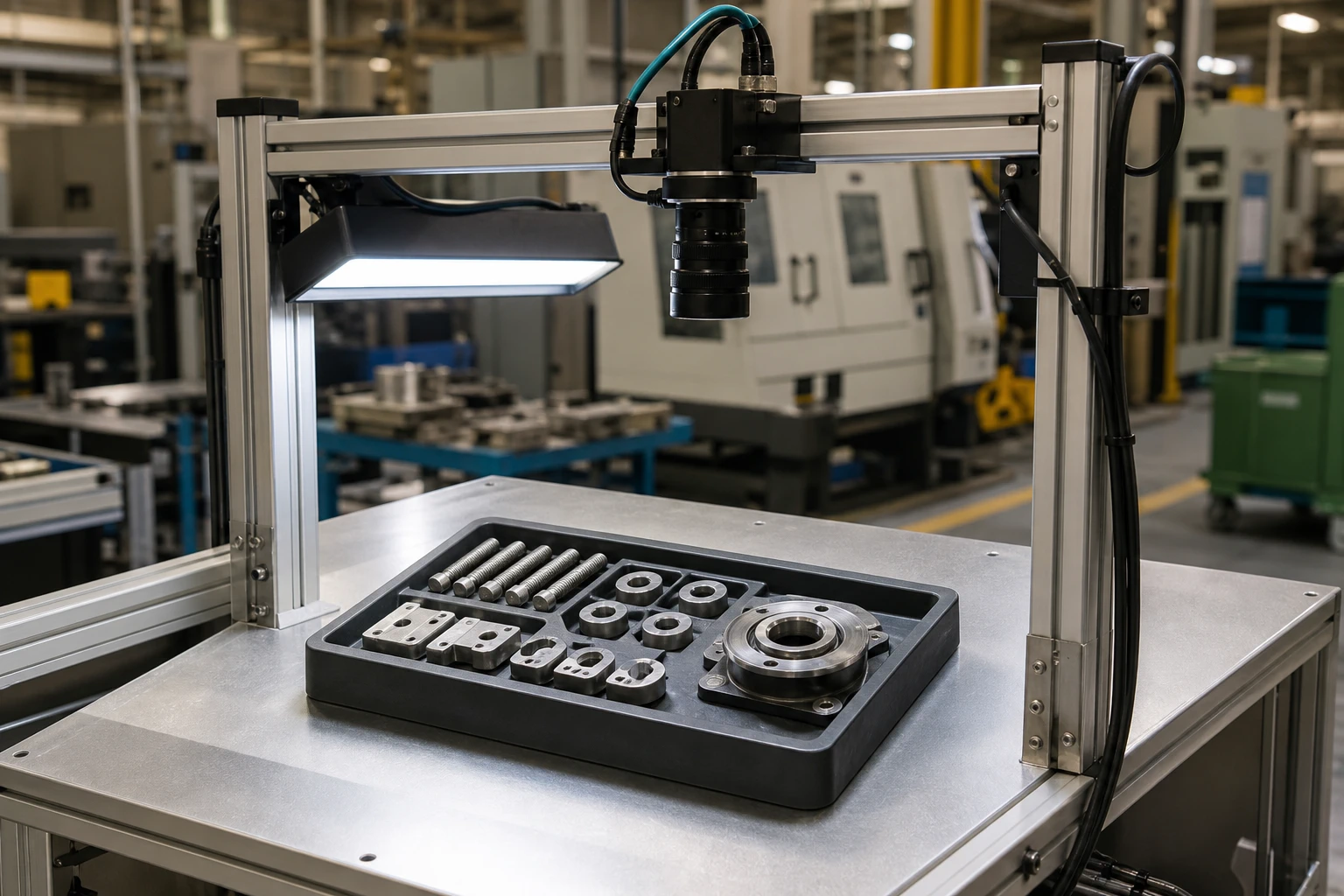

Пост комплектности сборочного набора
Что болело.
Набор из десятков позиций собирается руками. Оператор в конце смены и оператор в начале — это два разных человека по внимательности, а недовложение обнаруживает получатель — с рекламацией и разбором «кто собирал».
Что поставили.
Пост комплектности: камера над ложементом, в системе — эталон правильного набора, на экране — подсказка, какая ячейка пустая или заполнена не тем. Сигнал об ошибке идёт и оператору, и на линию: набор с ошибкой физически не уходит на упаковку.
Что получилось.
Пропущенные детали ловятся до коробки, а не после доставки. Оператор перестал быть «последним рубежом контроля» — он собирает, камера проверяет.
| Задача | проверить, что все детали попали в комплект |
|---|---|
| Реакция | подсказка на экране + сигнал на линию |
| Состав | камера, подсветка, экран оператора, контроллер |
| Бюджет | от 120 тыс. ₽ |
Проверить мою сборку так же
Упаковка

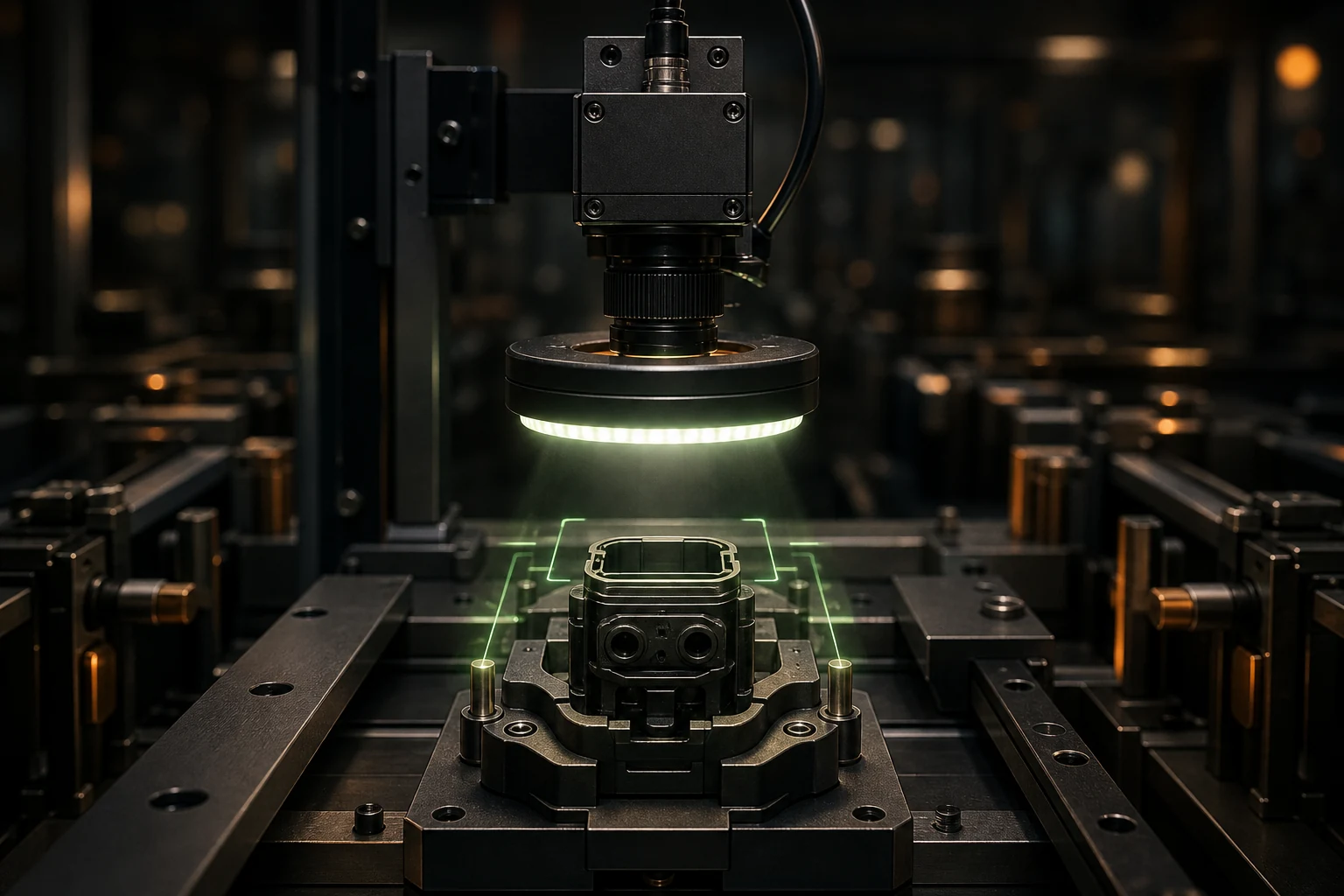

Проверка ориентации перед упаковкой
Что болело.
Деталь встаёт в упаковку не той стороной или не до конца — дальше её зажимает, мнёт или отправляет клиенту «вверх ногами». Сама ошибка копеечная, а последствия — переупаковка и претензии.
Что поставили.
Камеру, которая проверяет положение детали перед следующим шагом. Стоит не так — оператор видит это до того, как деталь уехала дальше.
Что получилось.
Ошибка ориентации перестала доезжать до упаковки. Кстати, это самый недорогой пост в нашей практике — от ~70 тыс. ₽ — и часто именно с него начинают, чтобы «пощупать» машинное зрение малой кровью.
| Задача | деталь не той стороной или не до конца |
|---|---|
| Состав | камера, подсветка, крепление, экран |
| Бюджет | от 70 тыс. ₽ |
Проверить мою сборку так же
Пищевое производство
Производство готовых обедов
Что болело.
Обед собирается из нескольких компонентов, и последний шаг сборки — запайка лотка. Перекос плёнки или недожим по краю — и правильно собранный обед всё равно уезжает браком.
Что поставили.
Смарт-камеру с кольцевой подсветкой над секцией запайки: она проверяет контур запайки и зоны риска по краю — это финальная проверка сборки перед коробкой.
Что получилось.
Камера находит больше 98% дефектных лотков — цифра с настройки на реальной линии. Негерметичный лоток снимается до упаковки. А когда меняется меню, под новый лоток заводится свой эталон — пост живёт дальше.
| Задача | контроль финального шага сборки (запайка) |
|---|---|
| Вариативность | несколько форматов лотков — свой эталон на каждый |
| Состав | смарт-камера, кольцевая подсветка, экран оператора |
| Бюджет | от 200 тыс. ₽ |
Проверить мою сборку так же
Электроника
Производство электроники
Что болело.
Для платы комплектность — это компоненты и их пайка. Недостающий или криво посаженный элемент размером от 0,15 мм глазами на потоке не отследить.
Что поставили.
Камеру высокого разрешения, которая сверяет каждую плату с эталоном: все ли компоненты на местах и как пропаяны. Вышла новая ревизия платы — заводится новый эталон, пост не переделывается.
Что получилось.
Дефекты посадки и пайки видны отдельно от прочего брака. Ревизии плат меняются — пост продолжает работать.
| Задача | комплектность платы: компоненты + пайка от 0,15 мм |
|---|---|
| Вариативность | ревизии плат — эталон на ревизию |
| Состав | камера 12 МП, подсветка |
| Бюджет | от 120 тыс. ₽ |
Проверить мою сборку так же
Автопром
Автомобильный стекольный цех
Что болело.
Десятки моделей стёкол, на каждом — свой набор элементов, и все должны стоять на своих местах. Классическая ловушка: настроили контроль под одну модель — на другой всё разъехалось.
Что поставили.
Камеры с поляризационными фильтрами и угловой подсветкой, а главное — библиотеку рецептов: у каждой модели стекла свой готовый набор настроек проверки. Смена модели на линии — это выбор из списка, а не перенастройка.
Что получилось.
Контроль положения элементов работает на всей номенклатуре, новая модель стекла добавляется рецептом в библиотеку. Это самый наглядный ответ на вопрос «а что будет при смене изделия».
| Задача | положение элементов, десятки моделей |
|---|---|
| Вариативность | рецепт на модель — переключение из списка |
| Состав | монохромные камеры, поляризационные фильтры, угловая подсветка, библиотека рецептов |
| Бюджет | от 1,6 млн ₽ |
Проверить мою сборку так же
Фарма
Фармацевтическая упаковка
фармацевтическая упаковка на посту верификации
Что болело.
У фарм-упаковки к комплектности добавляется код на каждой коробке: его нужно проверить и зафиксировать в учёте. Вручную это медленно и с ошибками.
Что поставили.
Пост проверки кода: считыватель, датчик и автоматическая передача результата в учётную систему — человек из этой цепочки исключён.
Что получилось.
У каждой упаковки появился цифровой след проверки, а ручной ввод — и его ошибки — ушли из процесса.
| Задача | проверка упаковки + фиксация в учёте |
|---|---|
| Состав | считыватель, датчик, интеграция с учётом |
| Бюджет | от 260 тыс. ₽ |
Проверить мою сборку так же
ПРОВЕРЬТЕ СЕБЯ
В наборе 12 позиций. У вас 3 секунды.
Ровно столько времени на контроль у оператора на линии. Готовы?
Ровно столько времени на контроль у оператора на линии. Готовы?

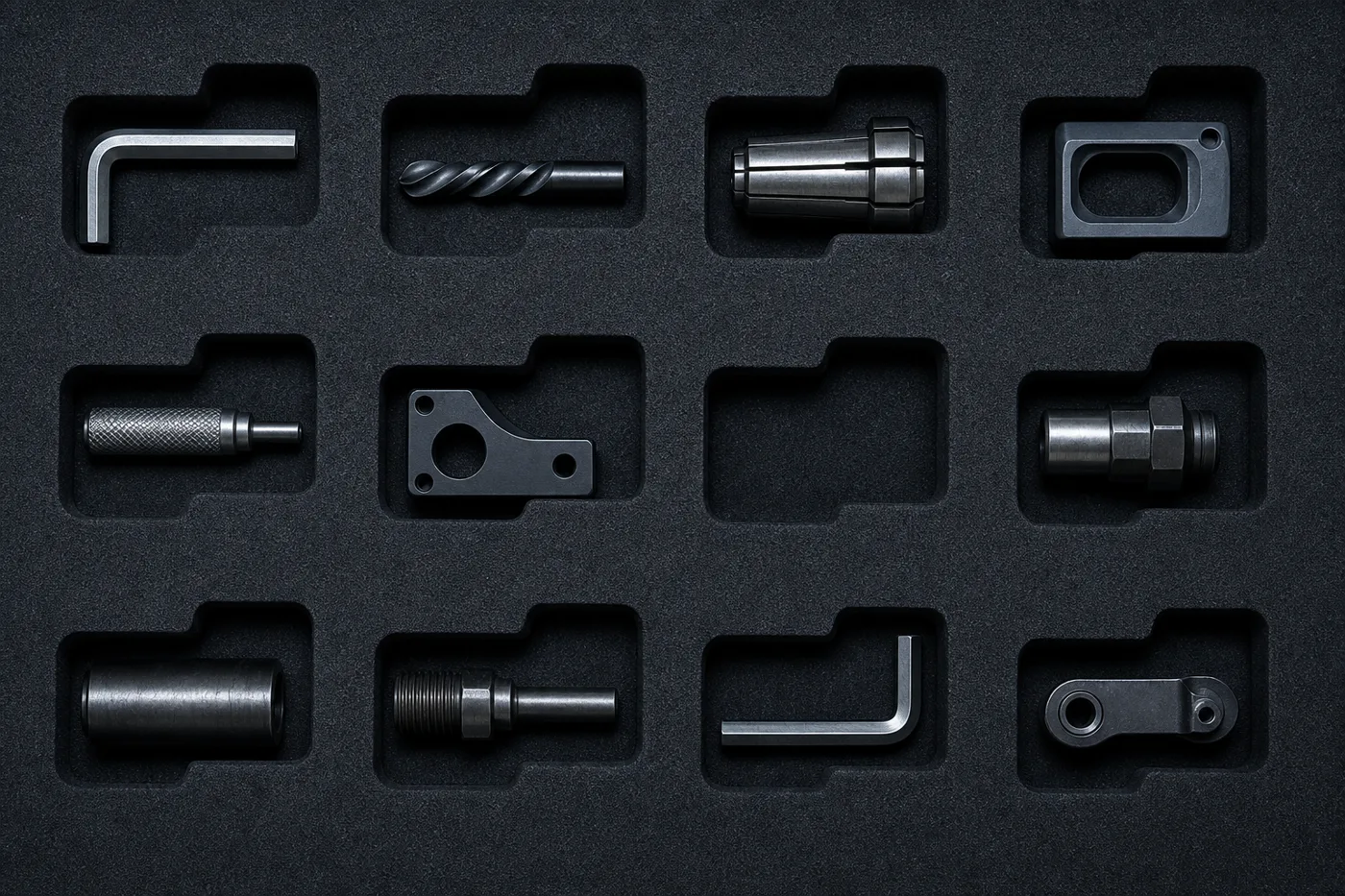

кадр набора (ложемент с позициями, одна пустая) — постановочный, фактура; версия «с рамкой детекции»
Дело не во внимательности людей — просто такая проверка не для глаз. Пришлите фото вашего набора: покажем на видео, как его проверяет камера.
набор демонстрационный; время проверки — типовое для поста комплектности на смарт-камере
3 секунды
Чего не хватало?
НАЙДЕНО 11 ИЗ 12 · отсутствует: ячейка 7 (средний ряд) · вердикт: НЕКОМПЛЕКТ · время проверки: ~60 мс
Дело не во внимательности людей — просто такая проверка не для глаз. Пришлите фото вашего набора: покажем на видео, как его проверяет камера.
Точно. А теперь честно: вы смотрели ОДИН набор с полным вниманием. Оператор смотрит сотый за смену.Нормально: 3 секунды на 12 позиций — это не задача для человека. Для камеры — да: она сравнивает набор с эталоном за доли секунды, каждый набор, всю смену.
набор демонстрационный; время проверки — типовое для поста комплектности на смарт-камере
БЕСПЛАТНАЯ ПРОВЕРКА НА ВАШИХ ОБРАЗЦАХ
Пришлите набор — покажем, как камера его проверяет
Для начала достаточно двух фото: собранный набор и «испорченный» — просто уберите из него пару позиций. Полный тест сделаем на образцах.
- Видео проверки
ваш набор на стенде: полный, с недовложением, с неверной ориентацией.
- Заключение инженера на одну страницу
что ловим, каким оборудованием, из чего состоит пост, сколько это примерно стоит и где риски.
- Предварительная смета
конкретный состав и цифры стартового уровня.
- Шаблон «Матрица рецептов изделий»
как хранить варианты набора и переключаться между ними. Заготовка таблицы, которая пригодится при любом поставщике.
- Чек-лист «Подготовка линии к машинному зрению»
что проверить у себя до монтажа.
быстрее? фото поста или набора в мессенджер — предварительный вердикт
«У нас изделия меняются» — знаем. Именно под это и строим.
Пять вещей, которые мы проверяем в каждой сборочной задаче.
Сменные наборы
Тут два разных случая, и мы их честно разделяем. Переключение между известными вариантами — это выбор рецепта из списка, его делает ваш мастер. Освоение новой номенклатуры — это заведение эталона и допусков, этому мастера учим на запуске. А вот если меняется ракурс или свет — это уже наша работа.
Похожие детали
Убедиться, что деталь на месте, — мало. Проверяем, что это именно ТА деталь: по геометрии, цвету или маркировке.
Деталь видна не целиком
Бывает, что позицию закрывают соседние детали. Ракурс и количество камер подбираем под ваш реальный ложемент, а не под идеальную картинку из каталога.
Зря остановленная линия
Строгость контроля настраиваем на пилоте вместе с вашим технологом: сколько перестраховки допустимо — решаете вы, а мы показываем, что даёт каждый вариант.
Спешка оператора
Где можно, реакция мягкая — подсказка на экране, а не остановка всей линии. Где ошибку пропускать нельзя — блокировка конкретного шага.
Ответьте на четыре вопроса про вашу сборку — скажем, какой пост её решает и что будет при смене изделия.
От датчика до многозонного контроля
«Есть/нет» — vision-датчик MV-SC1008M
датчик ~9–13 тыс. ₽; пост под ключ — от ~70 тыс. ₽Одна проверка, самый быстрый старт.
- SIZE
- 38×38 мм · 40 г
- встаёт в самый тесный пост
- OUTPUT
- сигнал на линию
- «деталь есть / детали нет» — без компьютера
Пост комплектности — смарт-камера MV-SC3050XM
камера ~65–85 тыс. ₽; пост — от ~120 тыс. ₽Уровень кейса «сборочный набор».
- SENSOR
- 5 MP · global shutter
- видит весь ложемент разом
- TOOLS
- наличие · счёт · позиция
- весь контроль набора одной камерой
- FOCUS
- автофокус
- перенастройка ракурса без отвёртки
- BODY
- IP67

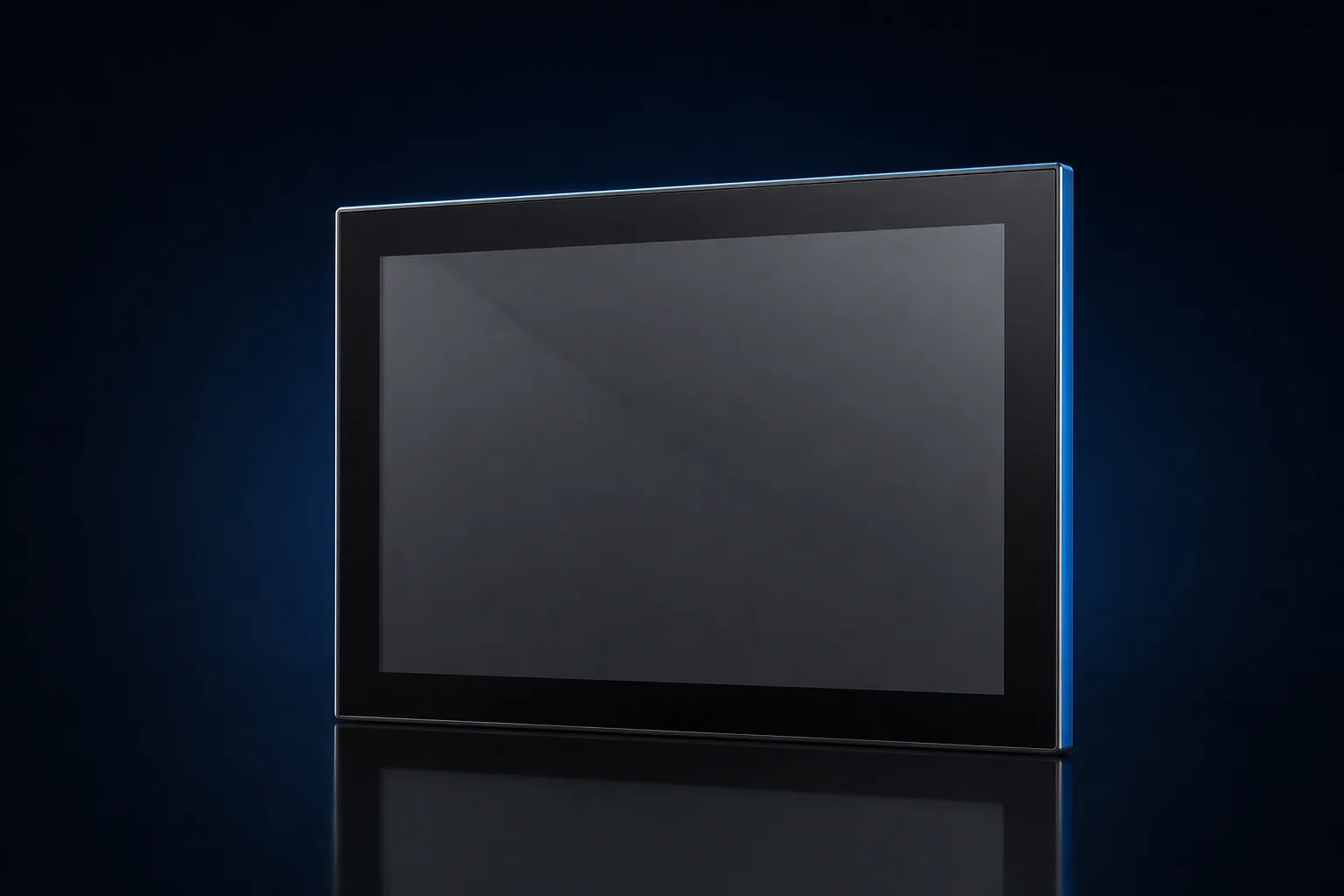

Экран оператора — панельный MV-VT2000
~32–45 тыс. ₽изображение, вердикт и подсказка «в ячейке 7 пусто» на одном экране; подключается до 4 камер.

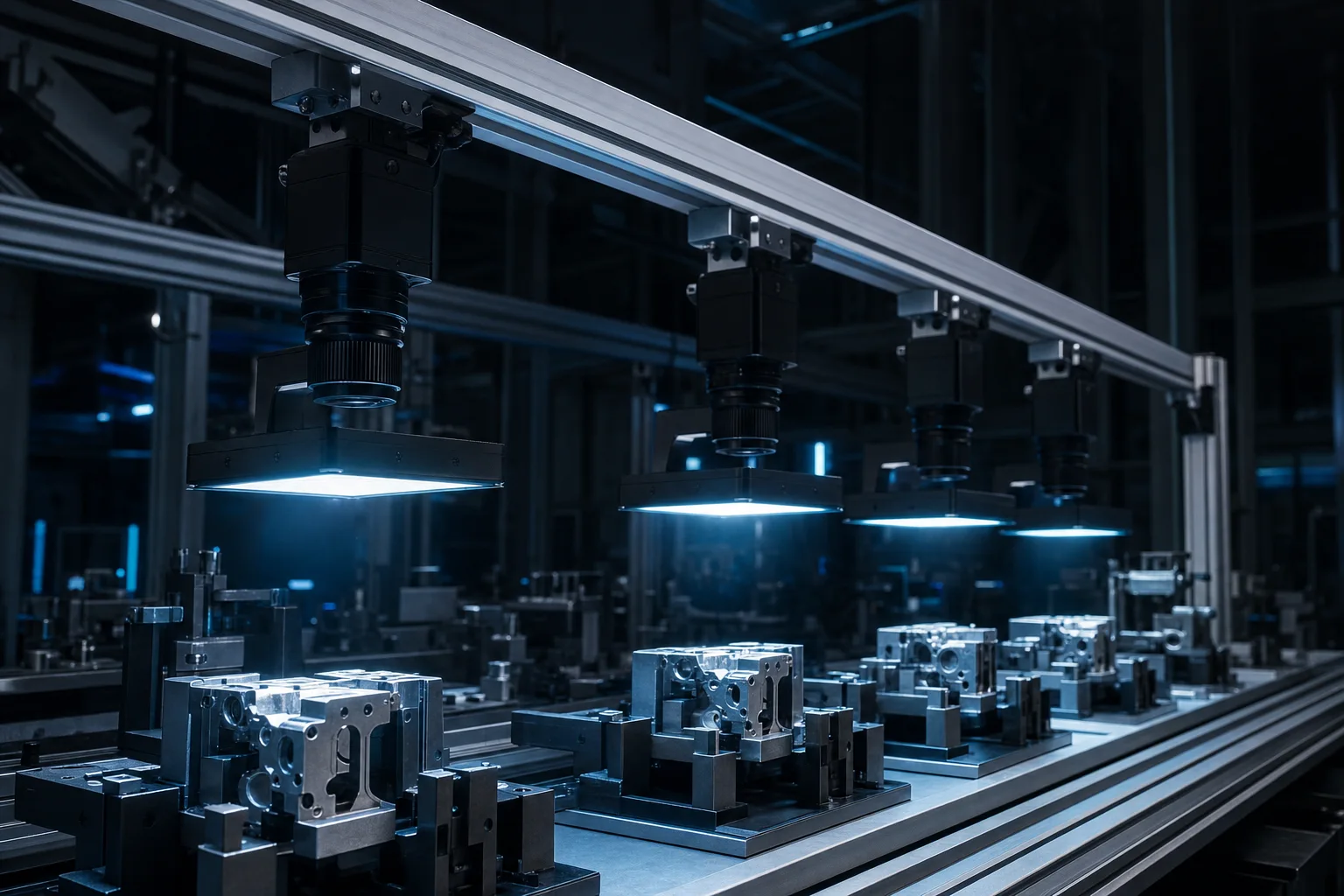

Несколько зон контроля
от ~500 тыс. ₽проверка по ходу сборки, рецепты, передача в учёт — от ~500 тыс. ₽.
Как это будет у вас
Эталонный комплект.
Присылаете образцы или фото: полный набор и типовые ошибки сборки.
Варианты и рецепты.
Вместе фиксируем, какие наборы у вас бывают и как часто меняются, — это заготовка будущей библиотеки рецептов.
Сценарий ошибки.
Договариваемся, что происходит при недовложении: подсказка оператору, блокировка шага или отметка в учётной системе.
Пилот и запуск.
Строгость контроля настраиваем на вашей линии, ваш мастер учится переключать рецепты сам.
Что берём на себя
Переключение готовых рецептов — силами вашего мастера, учим на запуске. Заведение нового изделия — тоже мастером, после обучения. Наша помощь нужна, только если меняются ракурс, свет или оснастка.
Кто мы
от поставки камеры до запуска поста под ключ.
Работаем по договору поставки
счёт, спецификация и гарантия зафиксированы письменно.
по ходовым позициям при наличии на складе. ЕАЭС: без таможенных пошлин и таможенного оформления на границе.
Инженеры и склад запчастей в ЕАЭС
запчасти и ремонт — внутри ЕАЭС, а не месяцы ожидания у завода.

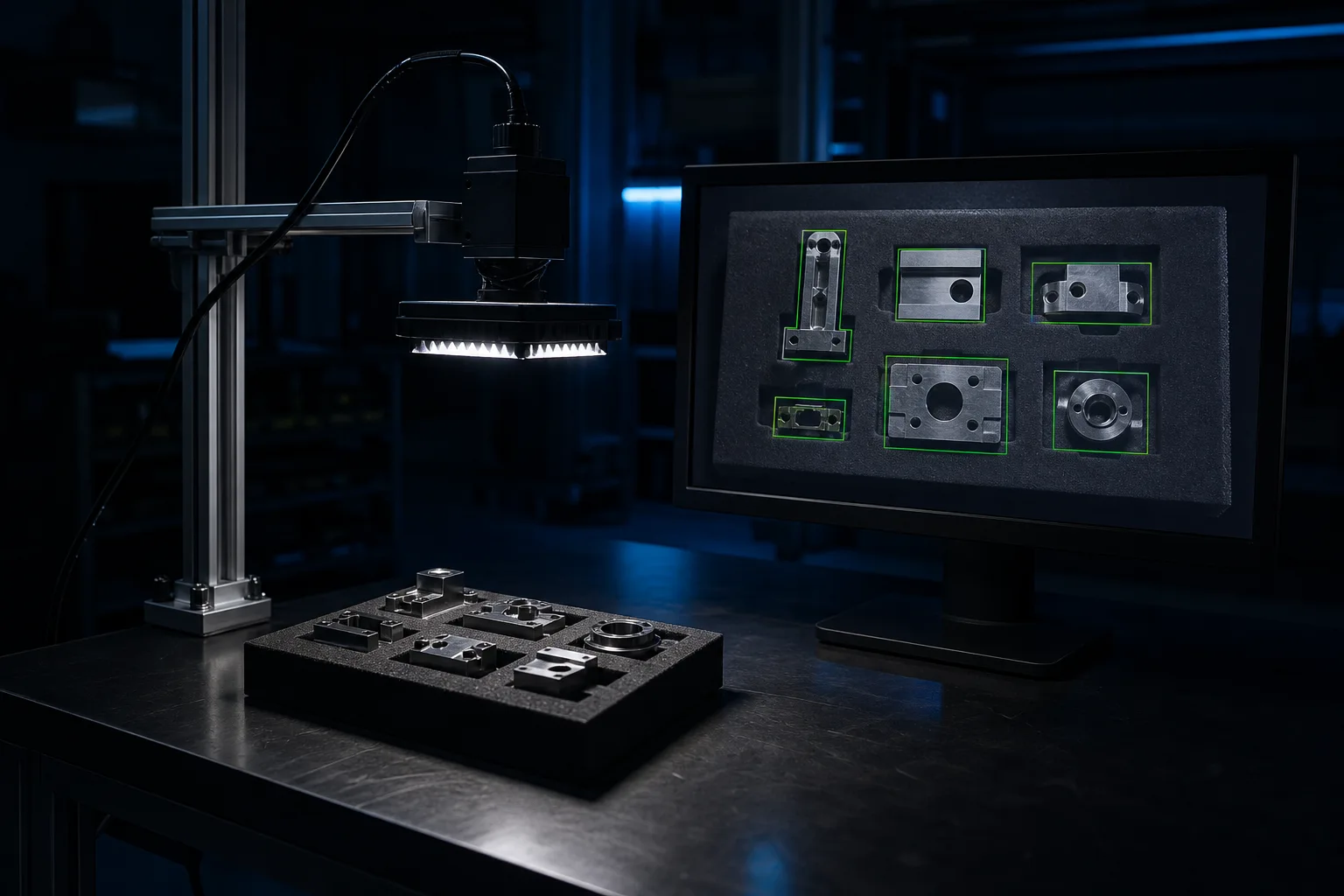

ТЕСТ-ЗОНА · МОСКВА
Стенд, где проверяют образцы клиентов
Сюда приезжают изделия с производств: мы ставим их под камеру, снимаем видео теста и отдаём заключение инженера. Бесплатно, 2–3 рабочих дня.
недавно на стенде
- июнь — образцы мукомольного завода: заключение отправлено
FAQ
Изделие меняется каждый месяц — что с перенастройкой?
Новый вариант изделия — это новый рецепт: эталонные фото плюс допуски. Заводит его ваш мастер, мы обучаем этому на запуске. Вызов наладчика нужен, только если меняется сама механика поста.
Сколько будет ложных блокировок?
Это настраивается на пилоте. Жёстче порог — больше перестраховки, мягче — больше риска пропустить ошибку. Решение за вами, а мы показываем, что даёт каждый вариант — на ваших же образцах.
Оператор будет против — его же контролируют.
Правильно поставленный пост контролирует НАБОР, а не человека: подсказка «в ячейке 7 пусто» помогает оператору, а не наказывает его. Как подать это смене — подскажем, проходили не раз.
Групповая упаковка со сменной схемой укладки?
Да. Схема укладки — это такой же рецепт: меняется схема, мастер выбирает другой рецепт.
Сроки поставки?
Ходовые камеры и датчики — со склада, доставка в Казахстан от 5 дней при наличии. Редкие позиции возим под заказ, и тогда срок фиксируется в смете.
Кто позвонит?
Инженер направления, по выбранному вами каналу.
Линию придётся останавливать?
Тест идёт у нас на образцах. Монтаж — в ваше технологическое окно.
Куда прислать заключение по вашей сборке?
Видео проверки вашего набора, заключение инженера и смета — плюс матрица рецептов и чек-лист подготовки линии. Всё это через 2–3 рабочих дня после получения образцов. Если задача решается датчиком за 70 тысяч, а не постом за 500 — так и скажем.
2 минуты на заявкуинженер ответит в течение 4 рабочих часов
