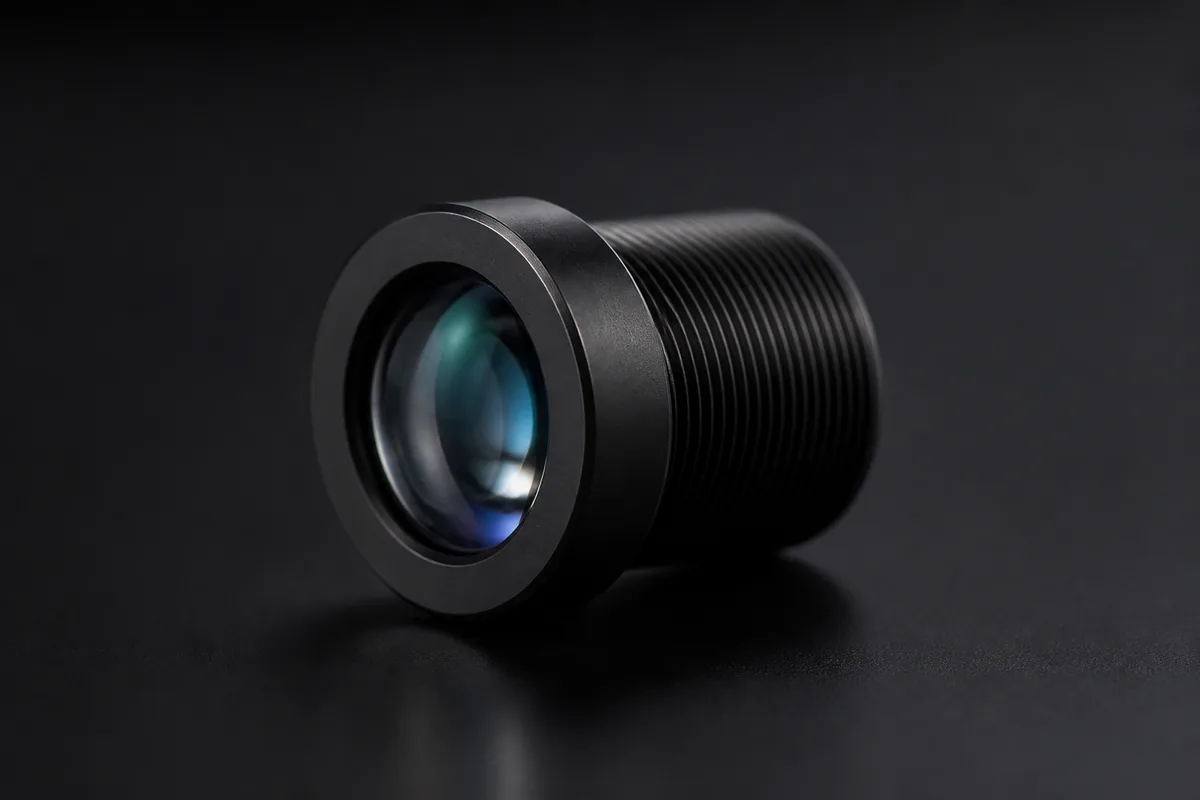

Компактные объективы S-mount (M12)
Семейство «Компактные объективы S-mount (M12)» объединяет фикс-фокальные варианты Hikrobot для бескорпусных камер CB и встраиваемых модулей. Резьба M12 подходит для тесного оптического узла; фокусное расстояние выбирают по требуемому охвату сцены, а круг изображения — по размеру сенсора.
Резьба M12 (S-mount) — это оптика для встраиваемых камер и считывателей кодов, где место измеряется миллиметрами. Фокусные от 3.37 до 25 мм: короткие дают широкий угол для съёмки вплотную, длинные — привычное поле зрения в тесном корпусе.
Оборудование этого раздела поставляем в Казахстан официально: со склада от 5 дней при наличии, внутри ЕАЭС — без таможенных пошлин и оформления на границе. Гарантия 36 месяцев. Подбор под задачу — инженер, первый ответ в течение 4 рабочих часов.
- Срок поставки
- от 5 дней
- Гарантия
- 36 месяцев
Характеристики
| Рабочая температура | -10 ~ 50°C; –10 °C to 50 °C (14 °F to 122 °F) |
Артикулы и варианты
| Артикул | PN | Фокусное | Диапазон рабочих расстояний | Диафрагма | Формат | Крепление | |
|---|---|---|---|---|---|---|---|
| MVL-HF0328-05S | 102202185 | 3.37 mm | 100 ~ 850 mm | F2.8 | Φ8 mm(1/2'') | S-mount (M12) | |
| MVL-HF0628-05S | 102202750 | 6 mm | 100 ~ 850 mm | F2.8 | Φ9 mm(1/1.8'') | S-mount (M12) | |
| MVL-HF0828-05S | 102202206 | 8 mm | 120 ~ 900 mm | F2.8 | Φ9 mm(1/1.8'') | S-mount (M12) | |
| MVL-HF0856-05S | 310100759 | 8 mm | 100 mm to infinity | F5.6 | Φ9.4 mm (1/1.7") | S-mount (M12) | |
| MVL-HF1228-05S | 102202751 | 12 mm | 100 ~ 850 mm | F2.8 | Φ9 mm(1/1.8'') | S-mount (M12) | |
| MVL-HF1256-05S | 310100584 | 12 mm | 100 mm to 850 mm | F5.6 | Φ8.95 mm (1/1.8'') | S-mount (M12) | |
| MVL-HF1628-05S | 102202752 | 16 mm | 100 ~ 850 mm | F2.8 | Φ9 mm(1/1.8'') | S-mount (M12) | |
| MVL-HF1656-05S | 310100796 | 16 mm | 100 mm to 850 mm | F5.6 | Φ8.95 mm (1/1.8'') | S-mount (M12) | |
| MVL-HF2528-05S | 102202501 | 25 mm | 200 ~ 950 mm | F2.8 | Φ9 mm(1/1.8'') | S-mount (M12) | |
| MVL-HF2556-05S | 310100760 | 25 mm | 200 mm to 950 mm | F5.6 | Φ8.86 mm (1/1.8") | S-mount (M12) |
Как подобрать
У S-mount фокусировка выполняется вращением объектива в резьбе, поэтому после настройки его фиксируют контргайкой — иначе вибрация уведёт резкость. Дисторсия у широкоугольных исполнений выше, чем у длиннофокусных, но её величина указана в характеристиках конкретного артикула — смотрите её, если по кадру ведутся измерения.
Вопросы и ответы
Что дополнительно проверяют для измерений по широкому кадру?
У короткофокусных исполнений дисторсия выше, чем у длиннофокусных, поэтому для измерительной задачи учитывают её значение у конкретного артикула. Одновременно объектив должен покрывать сенсор: круг изображения в семействе находится в пределах Φ8–Φ9,4 мм.
Чем различаются самые короткие фокусные 3,37 и 6 мм?
MVL-HF0328-05S имеет фокусное 3,37 мм, отверстие F2.8 и круг Φ8 мм для 1/2″. MVL-HF0628-05S рассчитан на 6 мм, F2.8 и Φ9 мм для 1/1,8″. Обе модели фокусируются в диапазоне 100–850 мм и используют M12.
Какое исполнение на 8 мм допускает фокусировку до бесконечности?
MVL-HF0856-05S с отверстием F5.6 работает от 100 мм до бесконечности и имеет круг Φ9,4 мм для формата 1/1,7″. Вариант MVL-HF0828-05S с F2.8 рассчитан на 120–900 мм и круг Φ9 мм для 1/1,8″.
Какие модели имеют одинаковый диапазон фокусировки 100–850 мм?
Диапазон 100–850 мм указан у MVL-HF0328-05S, MVL-HF0628-05S, обеих моделей на 12 мм и обеих моделей на 16 мм. Между ними выбирают по фокусному, формату сенсора и отверстию F2.8 либо F5.6.
Зачем после наведения резкости затягивать контргайку?
Фокус S-mount устанавливается вращением объектива непосредственно в резьбе M12. Если оставить его без фиксации, вибрация может изменить положение и увести резкость. Контргайка удерживает найденную настройку на выбранной рабочей дистанции.
