Объективы · Фикс-фокальные

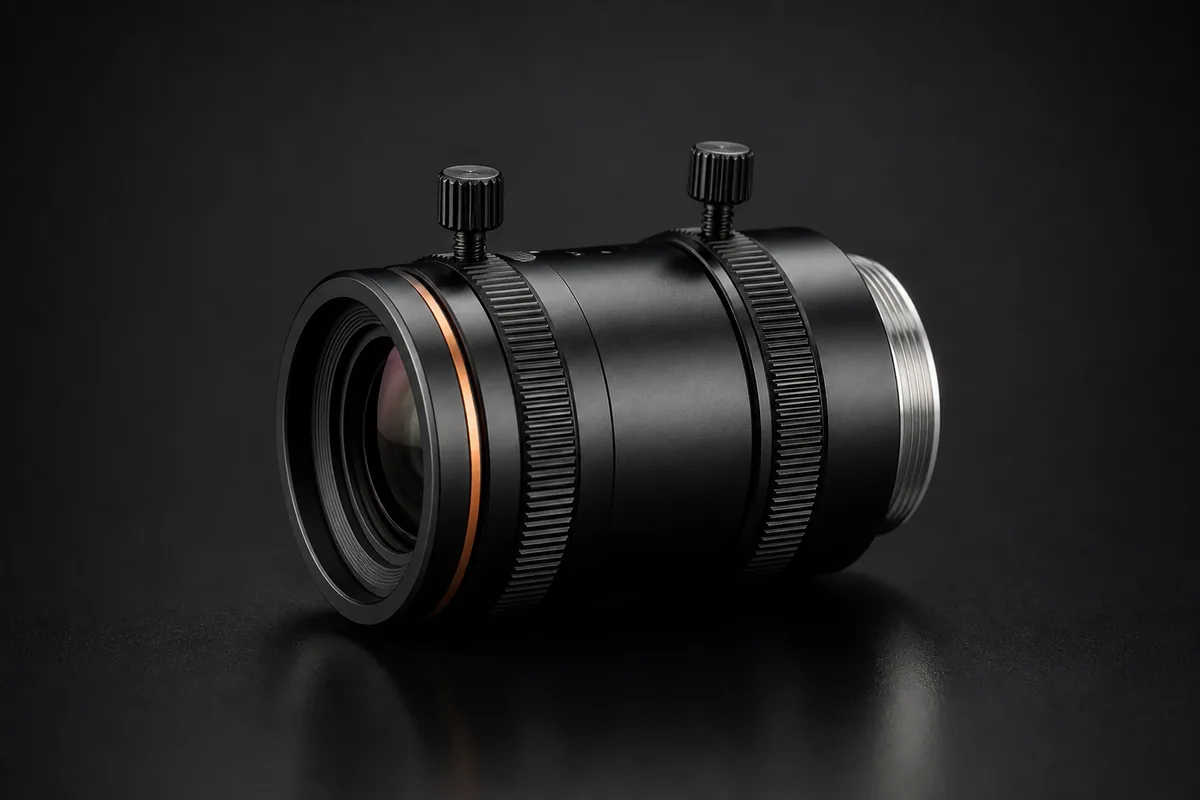

Объективы для матриц 1/1.8″ (5–10 МП)
Семейство «Объективы для матриц 1/1.8″» Hikrobot объединяет оптику C-mount для камер класса 5–10 МП и гибридное исполнение из комплекта ридеров PD. Объектив выбирают по кругу изображения, разрешающему классу, фокусному расстоянию и рабочей дистанции; покрытие рассчитано на указанный или меньший сенсор.
Формат 1/1.8″ — один из самых ходовых в машинном зрении: под него сделано много камер на 5–10 МП. В линейке фокусные от 4 до 75 мм, крепление C-mount, круг изображения около 9 мм. Главное правило подбора: объектив должен покрывать матрицу целиком. Рассчитанный на 1/1.8″ работает и с меньшими форматами (1/2″, 1/2.5″), а на камере 2/3″ даст затемнение по углам.
Оборудование этого раздела поставляем в Казахстан официально: со склада от 5 дней при наличии, внутри ЕАЭС — без таможенных пошлин и оформления на границе. Гарантия 36 месяцев. Подбор под задачу — инженер, первый ответ в течение 4 рабочих часов.
- Срок поставки
- от 5 дней
- Гарантия
- 36 месяцев
Характеристики
| Рабочая температура | –10 °C to 50 °C (14 °F to 122 °F); –10°C to 50°C (14 °F to 122 °F) |
| Управление диафрагмой | Manual |
| Управление фокусом | Manual |
| Задний отрезок (фланец) | 17.526 mm |
Артикулы и варианты
| Артикул | PN | Фокусное | Диафрагма | Формат | Крепление | МДФ | |
|---|---|---|---|---|---|---|---|
| HF0420M | 102201724 | 4 mm | F2.0 to C | Ø9 mm (1/1.8") | C-mount | 0.1 m | |
| MVL-HF0624M-10MP | 310100679 | 6 mm | F2.4 to F16 | Ø9 mm (1/1.8") | C-mount | 0.1 m | |
| MVL-HF0628M-6MPE | 310100748 | 6 mm | F2.8 to F16 | Ø 9 mm (1/1.8’’) | C-mount | 0.1 m | |
| MVL-MF0624M-8MPS | 310103056 | 6 mm | F2.4 to F16 | Ø9.4 mm (1/1.7’’) | C-mount | 0.1 m | |
| MVL-HF0824M-10MP | 310100680 | 8 mm | F2.4 to F16 | Ø9 mm (1/1.8") | C-mount | 0.1 m | |
| MVL-HF0828M-6MPE | 310100749 | 8 mm | F2.8 to F16 | Ø 9 mm (1/1.8’’) | C-mount | 0.1 m | |
| MVL-HF1224M-10MP | 310100681 | 12 mm | F2.4 to F16 | Ø 9 mm (1/1.8") | C-mount | 0.1 m | |
| MVL-HF1228M-6MPE | 310100750 | 12 mm | F2.8 to F16 | Ø 9 mm (1/1.8’’) | C-mount | 0.1 m | |
| MVL-HF1624M-10MP | 310100682 | 16 mm | F2.4 to F16 | Ø 9 mm (1/1.8") | C-mount | 0.1 m | |
| MVL-HF1628M-6MPE | 310100751 | 16 mm | F2.8 to F16 | Ø 9 mm (1/1.8’’) | C-mount | 0.1 m | |
| MVL-HF2524M-10MP | 310100683 | 25 mm | F2.4 to F16 | Ø 9 mm (1/1.8") | C-mount | 0.1 m | |
| MVL-HF2528M-6MPE | 310100752 | 25 mm | F2.8 to F16 | Ø9 mm (1/1.8") | C-mount | 0.2 m | |
| MVL-HF3028M-6MPE | 310100753 | 30 mm | F2.8 to F16 | Ø 9 mm (1/1.8") | C-mount | 0.2 m | |
| MVL-HF3524M-10MP | 310100684 | 35 mm | F2.4 to F16 | Ø 9 mm (1/1.8") | C-mount | 0.15 m | |
| MVL-HF4028M-6MPE | 310100754 | 40 mm | F2.8 to F16 | Ø 9 mm (1/1.8") | C-mount | 0.25 m | |
| MVL-HF5024M-10MP | 310100685 | 50 mm | F2.4 to F16 | Ø9 mm (1/1.8") | C-mount | 0.3 m | |
| MVL-HF5028M-6MPE | 310100755 | 50 mm | F2.8 to F16 | Ø 9 mm (1/1.8") | C-mount | 0.25 m | |
| HF7528M | 102201861 | 75 mm | F2.8 to F22 | Ø9 mm (1/1.8") | C-mount | 0.5 m |
Гибридный объектив из комплекта считывателей PD Series
| Артикул | PN | |
|---|---|---|
| MVL-HF1228M-8MP | 102204617 |
Как подобрать
Фокусное прикидывают от рабочего расстояния и поля зрения: f ≈ WD × ширина матрицы / ширина поля. Для 1/1.8″ ширина около 7.2 мм (точную берите в даташите камеры — у разных сенсоров она отличается), и с 300 мм на поле 100 мм формула даёт ≈ 21.6 мм. Это только первая прикидка: реальное поле зрения смотрите в таблице FOV даташита выбранного объектива — она учитывает то, чего в формуле нет, и цифры расходятся заметно.
Вопросы и ответы
Как выполнить предварительный расчёт фокусного для матрицы 1/1.8″?
Используют формулу f ≈ WD × ширина матрицы / ширина поля. При ориентировочной ширине сенсора 7,2 мм, рабочем расстоянии 300 мм и поле 100 мм получается около 21,6 мм. Затем берут ближайшее фокусное и проверяют таблицу FOV выбранной позиции.
Чем отличаются два исполнения на фокусном расстоянии 25 мм?
MVL-HF2524M-10MP имеет диапазон F2.4–F16 и минимальную дистанцию 0,1 м. У MVL-HF2528M-6MPE диапазон F2.8–F16, а фокусировка начинается с 0,2 м. Выбор связывают с разрешением камеры, рабочей дистанцией и требуемой диафрагмой.
Какие фокусные добавляет серия 6MPE к основному ряду?
Помимо вариантов на 6, 8, 12, 16, 25 и 50 мм, серия 6MPE включает MVL-HF3028M-6MPE на 30 мм и MVL-HF4028M-6MPE на 40 мм. Их минимальные дистанции составляют 0,2 и 0,25 м соответственно.
Когда размер круга изображения исключает объектив из выбора?
Круг около 9 мм рассчитан на 1/1.8″ и перекрывает меньшие 1/2″ и 1/2.5″. Для матрицы 2/3″ такого покрытия мало: появляется затемнение по углам. MVL-MF0624M-8MPS с кругом 9,4 мм относится к формату 1/1.7″.
Что проверить у крайних фокусных 4 и 75 мм?
HF0420M на 4 мм имеет диафрагму F2.0 to C и минимальную дистанцию 0,1 м. HF7528M на 75 мм работает в диапазоне F2.8–F22 и фокусируется от 0,5 м. Помимо ширины поля, для этих позиций сопоставляют доступную дистанцию до объекта.
