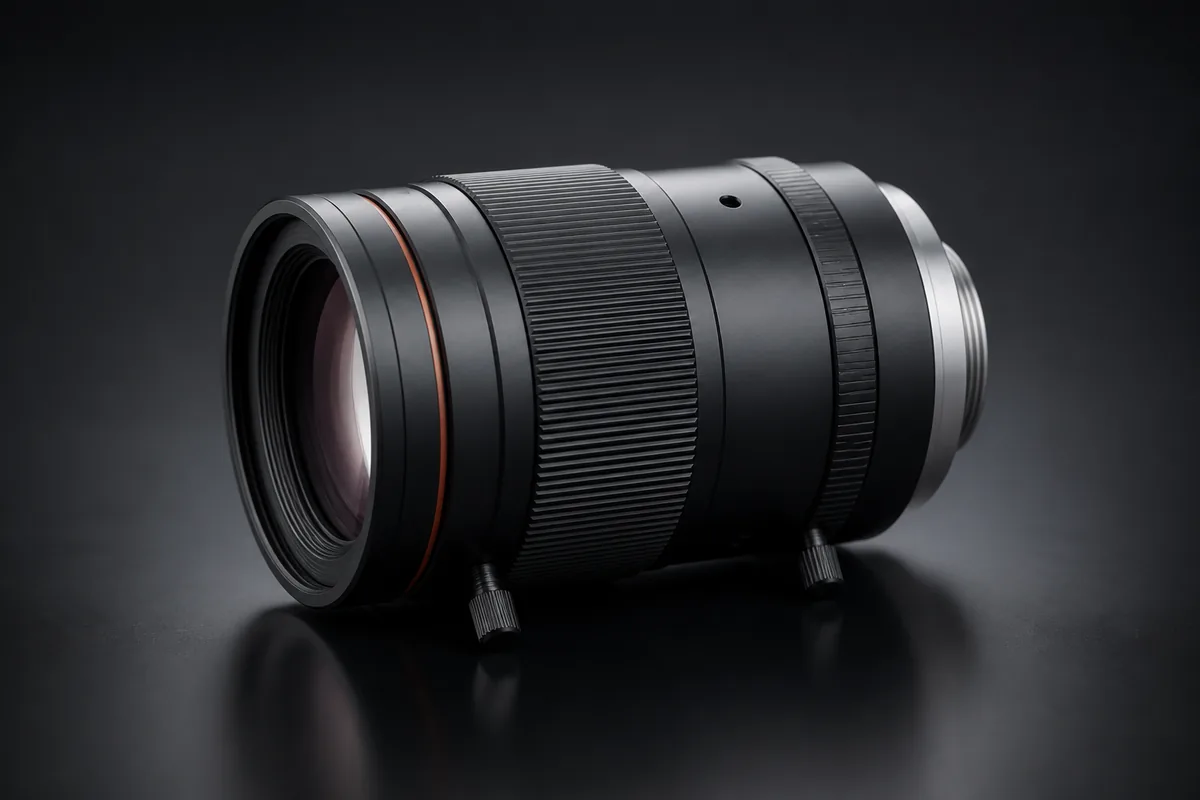

Объективы для матриц 1″ и 1.1″ (12 МП)
Семейство «Объективы для матриц 1″ и 1.1″» объединяет варианты Hikrobot C-mount для крупной матрицы класса 12 МП. Оптику подбирают по кругу изображения, который должен перекрывать сенсор, а затем — по фокусному расстоянию и рабочей дистанции под требуемое поле зрения.
1.1″ — формат 12-мегапиксельных камер на сенсорах Sony Pregius; матрица здесь почти квадратная и заметно крупнее 2/3″, поэтому оптика от младших форматов даст виньетку по углам. На странице собраны объективы с кругом изображения Ø16 мм (1″) и Ø17.6 мм (1.1″) — фокусные от 6 до 75 мм, крепление C-mount. Круг изображения указан у каждого артикула: он должен быть не меньше диагонали вашей матрицы.
Оборудование этого раздела поставляем в Казахстан официально: со склада от 5 дней при наличии, внутри ЕАЭС — без таможенных пошлин и оформления на границе. Гарантия 36 месяцев. Подбор под задачу — инженер, первый ответ в течение 4 рабочих часов.
- Срок поставки
- от 5 дней
- Гарантия
- 36 месяцев
Характеристики
| Рабочая температура | –10 °C to 50 °C (14 °F to 122 °F); –10°C to 50°C (14°F to 122°F); –10°C to 50°C (14 °F to 122 °F) |
| Управление диафрагмой | Manual |
| Управление фокусом | Manual |
| Задний отрезок (фланец) | 17.526 mm |
Артикулы и варианты
| Артикул | PN | Фокусное | Диафрагма | Формат | Крепление | МДФ | |
|---|---|---|---|---|---|---|---|
| MVL-KF0618M-12MPE | 102203068 | 6 mm | F1.8 to F16 | Ø 17.6 mm (1.1") | C-mount | 0.1 m | |
| MVL-KF0814M-12MPE | 102203067 | 8 mm | F1.4 to F16 | Ø 17.6 mm (1.1") | C-mount | 0.1 m | |
| MVL-KF0818M-12MP | 102202298 | 8 mm | F1.8 to F11 | Φ16 mm (1") | C-mount | 0.3 m | |
| MVL-KF0818M-20MP | 310102967 | 8 mm | F1.8 to F16 | Ø17.6 mm (1.1") | C-mount | 0.1 m | |
| MVL-KF0828M-25MP | 365008336 | 8 mm | F2.8 to F22 | Ø 17.6 mm (1.1") | C-mount | 0.1 m | |
| MVL-KF1228M-12MP | 310102027 | 12 mm | F2.8 to F16 | Ø 17.6 mm | C-mount | 0.1 m | |
| MVL-KF1228M-12MPE | 102203066 | 12 mm | F2.8 to F22 | Ø 17.6 mm (1.1") | C-mount | 0.1 m | |
| MVL-KF1628M-12MP | 310102028 | 16 mm | F2.8 to F16 | Ø 17.6 mm | C-mount | 0.1 m | |
| MVL-KF1628M-12MPE | 102203065 | 16 mm | F2.8 to F16 | Ø 17.6 mm (1.1") | C-mount | 0.1 m | |
| MVL-KF2528M-12MP | 310102029 | 25 mm | F2.8 to F16 | Ø 17.6 mm | C-mount | 0.15 m | |
| MVL-KF2528M-12MPE | 102203064 | 25 mm | F2.8 to F22 | Ø 17.6 mm (1.1") | C-mount | 0.1 m | |
| MVL-KF3528M-12MP | 310102030 | 35 mm | F2.8 to F16 | Ø 17.6 mm | C-mount | 0.2 m | |
| MVL-KF3528M-12MPE | 102203063 | 35 mm | F2.8 to F22 | Ø 17.6 mm (1.1") | C-mount | 0.2 m | |
| MVL-KF5028M-12MP | 310102031 | 50 mm | F2.8 to F16 | Ø 17.6 mm | C-mount | 0.3 m | |
| MVL-KF5028M-12MPE | 102203062 | 50 mm | F2.8 to F22 | Ø 17.6 mm (1.1") | C-mount | 0.3 m | |
| MVL-KF7528M-12MP | 102204408 | 75 mm | F2.8 to F22 | Ø16 mm (1") | C-mount | 0.5 m |
Как подобрать
Под 12 МП на 1.1″ приходится пиксель 3.45 мкм — оптика должна разрешать соответствующую частоту, иначе разрешение камеры не будет реализовано и снимок останется мыльным. Смотрите на заявленное для объектива разрешение, а не только на формат.
Вопросы и ответы
Какие параметры различают четыре объектива с фокусным 8 мм?
У них меняются круг изображения, диафрагма, рабочая дистанция и класс разрешения в обозначении. MVL-KF0818M-12MP имеет круг 16 мм и минимум 0,3 м; остальные три позиции перекрывают 17,6 мм и допускают дистанцию 0,1 м.
Какие позиции линейки рассчитаны на круг изображения 16 мм?
Круг 16 мм указан у MVL-KF0818M-12MP с фокусным 8 мм и у MVL-KF7528M-12MP на 75 мм. Обе позиции относятся к формату 1″, но различаются диафрагмой и минимальной рабочей дистанцией: 0,3 и 0,5 м соответственно.
Чем различаются два объектива 25 мм при одинаковом креплении?
MVL-KF2528M-12MP работает от 0,15 м и имеет диапазон F2.8–F16. У MVL-KF2528M-12MPE минимальная дистанция 0,1 м, а диафрагма закрывается до F22. Круг изображения у обеих моделей равен 17,6 мм.
У каких фокусных расстояний встречается закрытие диафрагмы до F22?
Предел F22 есть у MVL-KF0828M-25MP на 8 мм, а также у вариантов 12MPE с фокусными 12, 25, 35 и 50 мм. Такой же предел указан у MVL-KF7528M-12MP на 75 мм. Формат и рабочую дистанцию каждой позиции проверяют отдельно.
Что учитывать вместе с классом разрешения объектива?
Для 12 Мп на матрице 1.1″ приведён размер пикселя 3,45 мкм, поэтому оптика должна передать соответствующую детализацию. Одновременно проверяют круг изображения 17,6 мм, фокусное расстояние, дистанцию фокусировки и диапазон диафрагмы.
