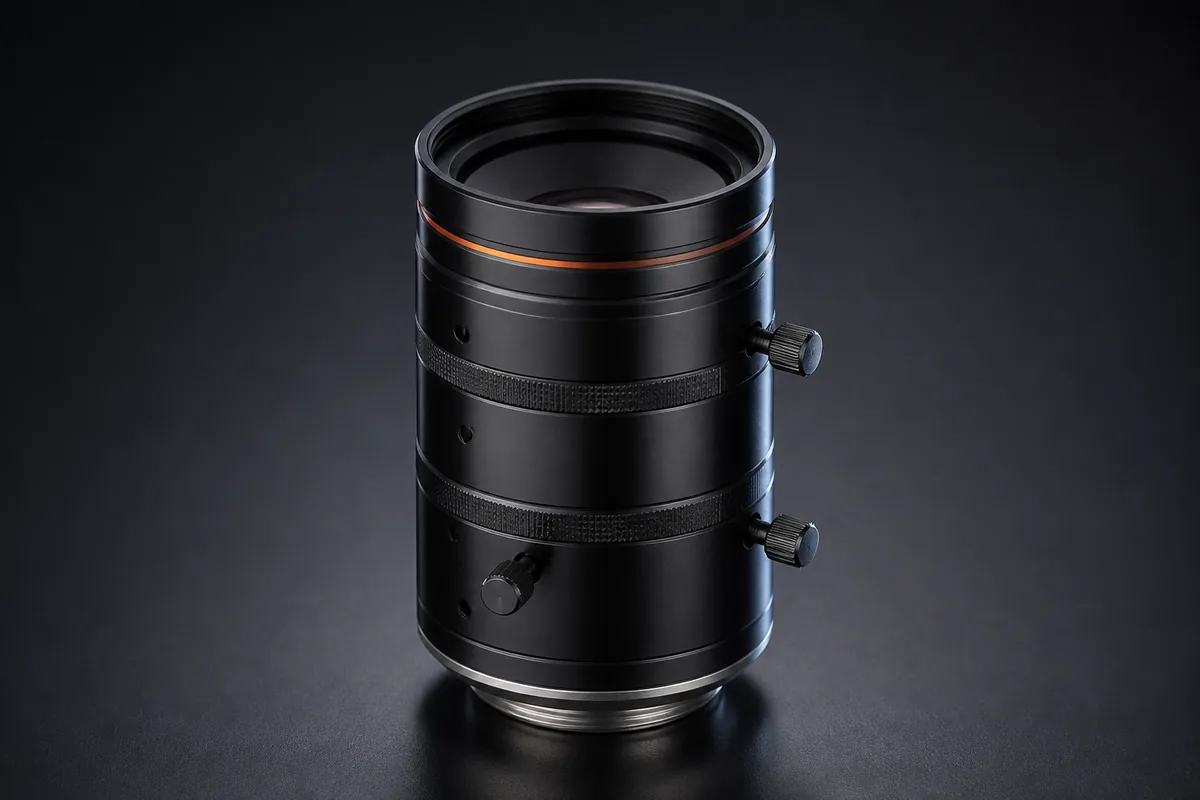

Объективы для матриц 1.2″ (25 МП)
Семейство «Объективы для матриц 1.2″» Hikrobot объединяет варианты C-mount для камер класса 25 МП. Круг изображения согласуют с крупным сенсором, после чего конкретное фокусное расстояние выбирают по ширине контролируемой области и доступной дистанции установки.
Оптика под 25-мегапиксельные камеры формата 1.2″ — это задачи, где на одном кадре нужно разглядеть и крупную деталь, и мелкий дефект на ней: контроль печатных плат, проверка маркировки, измерения по всей площади изделия. Фокусные от 12 до 50 мм, крепление C-mount, круг изображения Ø19.3 мм.
Оборудование этого раздела поставляем в Казахстан официально: со склада от 5 дней при наличии, внутри ЕАЭС — без таможенных пошлин и оформления на границе. Гарантия 36 месяцев. Подбор под задачу — инженер, первый ответ в течение 4 рабочих часов.
- Срок поставки
- от 5 дней
- Гарантия
- 36 месяцев
Характеристики
| Рабочая температура | –10 °C to 50 °C (14 °F to 122 °F); –10°C to 50°C (14 °F to 122 °F) |
| Управление диафрагмой | Manual; Fixed |
| Управление фокусом | Manual |
| Задний отрезок (фланец) | 17.526 mm |
| Резьба под светофильтр | M40.5 × 0.5; M37 × 0.5; M40.5 × P0.5; M35.5 × P0.5 |
Артикулы и варианты
| Артикул | PN | Фокусное | Диафрагма | Формат | Крепление | МДФ | |
|---|---|---|---|---|---|---|---|
| MVL-KF1224M-25MP | 310100649 | 12 mm | F2.4 to F16 | Ø19.3 mm (1.2’’) | C-mount | 0.1 m | |
| MVL-KF1624M-25MP | 310100650 | 16 mm | F2.4 to F16 | Ø19.3 mm (1.2’’) | C-mount | 0.1 m | |
| MVL-KF1640-25MP | 310101890 | 16 mm | F4.0 | Ø 19.3 mm (1.2") | C-mount | 0.08 m | |
| MVL-KF2524M-25MP | 310100651 | 25 mm | F2.4 to F16 | Ø19.3 mm (1.2’’) | C-mount | 0.15 m | |
| MVL-KF2540-25MP | 310101891 | 25 mm | F4.0 | Ø19.3 mm (1.2’’) | C-mount | 0.08 m | |
| MVL-KF3524M-25MP | 310100652 | 35 mm | F2.4 to F16 | Ø19.3 mm (1.2’’) | C-mount | 0.15 m | |
| MVL-KF3540-25MP | 310102163 | 35 mm | F4.0 | Ø 19.3 mm (1.2’’) | C-mount | 0.12 m | |
| MVL-KF5024M-25MP | 310100653 | 50 mm | F2.4 to F16 | Ø19.3 mm (1.2’’) | C-mount | 0.25 m | |
| MVL-KF5040-25MP | 310102164 | 50 mm | F4.0 | Ø19.3 mm (1.2’’) | C-mount | 0.15 m |
Как подобрать
Класс 24–25 МП на 1.2″ — это пиксель 2.74 мкм, вдвое мельче привычного. Объектив, рассчитанный на 5 МП, на такой камере станет ограничителем: разрешение упрётся в оптику, а не в сенсор. Здесь же важна виброустойчивость — на таком пикселе смещение уже заметно.
Вопросы и ответы
Какие модели позволяют менять диафрагму от F2.4 до F16?
Диапазон F2.4–F16 имеют исполнения 24M на 12, 16, 25, 35 и 50 мм. Это MVL-KF1224M-25MP, MVL-KF1624M-25MP, MVL-KF2524M-25MP, MVL-KF3524M-25MP и MVL-KF5024M-25MP.
Как различаются пары объективов с одинаковым фокусным?
На 16, 25, 35 и 50 мм есть модель с регулируемой F2.4–F16 и вариант с фиксированной F4.0. Кроме диафрагмы сверяют минимальную дистанцию: например, у исполнений на 25 мм указано 0,15 и 0,08 м.
Почему объектив класса 5 МП не подходит для этой задачи?
Матрица 1.2″ класса 24–25 МП имеет пиксель 2,74 мкм. Объектив, рассчитанный на 5 МП, станет ограничителем детализации, и разрешение системы упрётся в оптику, а не в возможности сенсора.
Как рабочее расстояние участвует в выборе фокусного?
Фокусное 12, 16, 25, 35 или 50 мм подбирают совместно с требуемым полем зрения и рабочей дистанцией. Затем проверяют, что объект расположен не ближе минимального значения выбранной модели — от 0,08 до 0,25 м.
Какие общие параметры есть у всех объективов семейства?
Каждая позиция рассчитана на формат 1.2″, класс 25 МП, крепление C-mount и круг изображения Ø19,3 мм. Различия начинаются с фокусного расстояния, минимальной дистанции и регулируемого либо фиксированного значения диафрагмы.
