Объективы · Фикс-фокальные

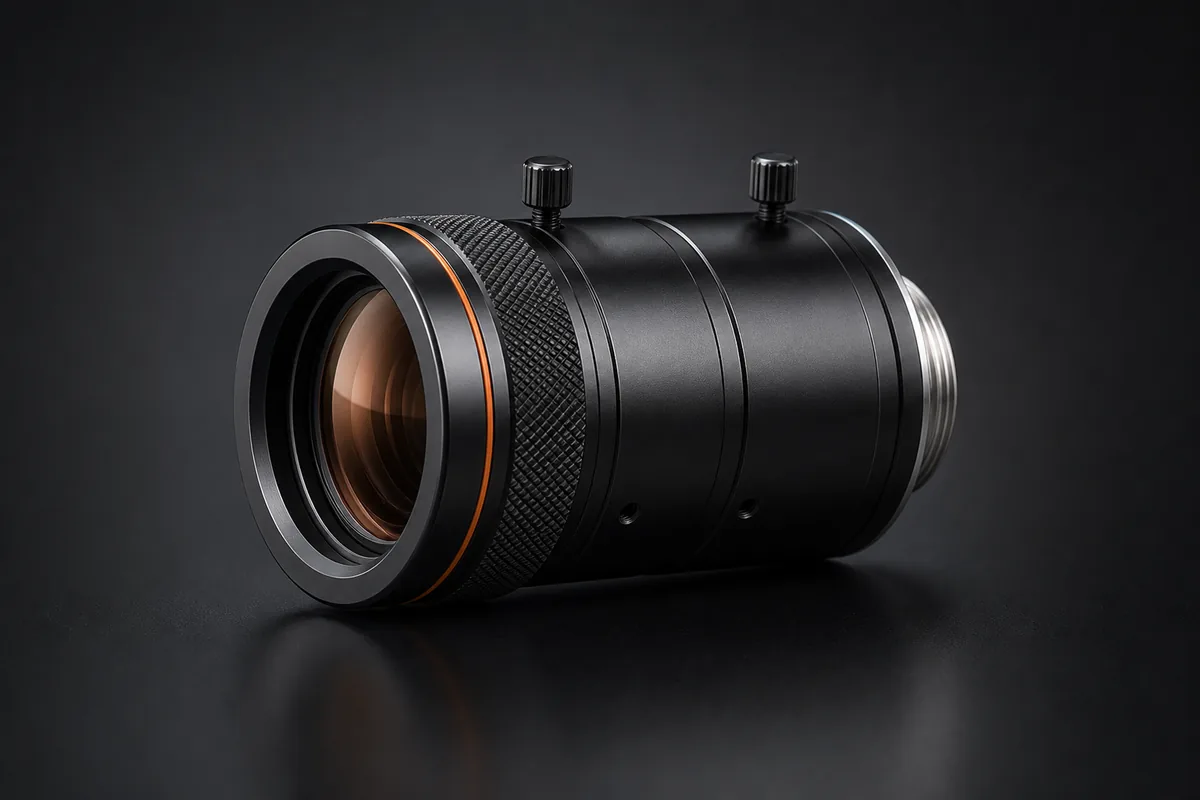

Объективы для матриц 4/3″ (10–20 МП)
Семейство «Объективы для матриц 4/3″» Hikrobot объединяет крупные фикс-фокальные исполнения для камер класса 10–20 МП. При подборе сначала проверяют круг изображения и крепление камеры, затем связывают фокусное расстояние и рабочую дистанцию с нужным полем зрения.
4/3″ — крупный формат для камер 10–20 МП: широкое поле зрения с одной позиции без потери детализации. Берут там, где нужно охватить всю паллету, лист или рулон целиком. Фокусные от 12 до 85 мм, крепление C-mount.
Оборудование этого раздела поставляем в Казахстан официально: со склада от 5 дней при наличии, внутри ЕАЭС — без таможенных пошлин и оформления на границе. Гарантия 36 месяцев. Подбор под задачу — инженер, первый ответ в течение 4 рабочих часов.
- Срок поставки
- от 5 дней
- Гарантия
- 36 месяцев
Характеристики
| Рабочая температура | –10 °C to 50 °C (14 °F to 122 °F) |
| Управление диафрагмой | Manual |
| Управление фокусом | Manual |
| Задний отрезок (фланец) | 17.526 mm |
Артикулы и варианты
| Артикул | PN | Фокусное | Диафрагма | Формат | Крепление | МДФ | |
|---|---|---|---|---|---|---|---|
| SA1220M-10MP | 310100703 | 12 mm | F2.0 to F22 | Ø23 mm (4/3") | C-mount | 0.15 m | |
| SA1620M-10MP | 310100704 | 16 mm | F2.0 to F22 | Ø23 mm (4/3") | C-mount | 0.1 m | |
| SA1628M-20MP | 310100721 | 16mm | F2.8 | 4/3'' | C-mount | — | |
| SA2520M-10MP | 310100705 | 25 mm | F2.0 to F22 | Ø 23 mm (4/3") | C-mount | 0.15 m | |
| SA3520M-10MP | 310100706 | 35 mm | F2.0 to F22 | Ø 23 mm (4/3") | C-mount | 0.2 m | |
| SA5020M-10MP | 310100707 | 50 mm | F2.0 to F22 | Ø 23 mm (4/3") | C-mount | 0.3 m | |
| SA5028M-20MP | 310100722 | 50mm | F2.8 | 4/3'' | C-mount | — | |
| SA8520M-10MP | 310100708 | 85 mm | F2.0 to F22 | Ø23 mm (4/3") | C-mount | 1.2 m |
Как подобрать
Круг изображения у 4/3″ больше, чем у 1.1″, поэтому оптика физически крупнее и тяжелее — заранее проверьте, выдержит ли кронштейн и хватит ли места в защитном кожухе.
Вопросы и ответы
Какие варианты закрывают промежуточные фокусные 25 и 35 мм?
Для 25 мм предусмотрен SA2520M-10MP с минимальной дистанцией 0,15 м, для 35 мм — SA3520M-10MP с дистанцией 0,2 м. Оба рассчитаны на 10 Мп, имеют круг изображения 23 мм, C-mount и регулировку F2.0–F22.
Как разрешение камеры разделяет эту линейку на ветви?
Для 10 Мп перечислены шесть фокусных от 12 до 85 мм. Ряд 20 Мп состоит из SA1628M-20MP на 16 мм и SA5028M-20MP на 50 мм. Поэтому сначала выбирают класс 10 или 20 Мп, а уже затем требуемую геометрию поля.
Почему до монтажа оценивают кронштейн и защитный кожух?
Формат 4/3″ требует большего круга изображения, чем 1.1″, а такая оптика физически крупнее и тяжелее. Кронштейн проверяют по нагрузке, кожух — по доступному месту. Наличие C-mount само по себе эти механические условия не решает.
Какое исполнение допускает дистанцию 0,1 м в ряду 10 Мп?
Минимальное значение 0,1 м приведено для SA1620M-10MP с фокусным 16 мм. Для сравнения, у SA1220M-10MP и SA2520M-10MP указано 0,15 м. Дистанцию проверяют вместе с расчётным полем зрения, а не как отдельный параметр.
Для каких объектов предназначено широкое поле формата 4/3″?
Формат ориентирован на охват паллеты, листа или рулона целиком с одной позиции без потери детализации. Конкретный объектив внутри группы определяют по разрешению 10–20 Мп, фокусному 12–85 мм и доступному расстоянию до объекта.
