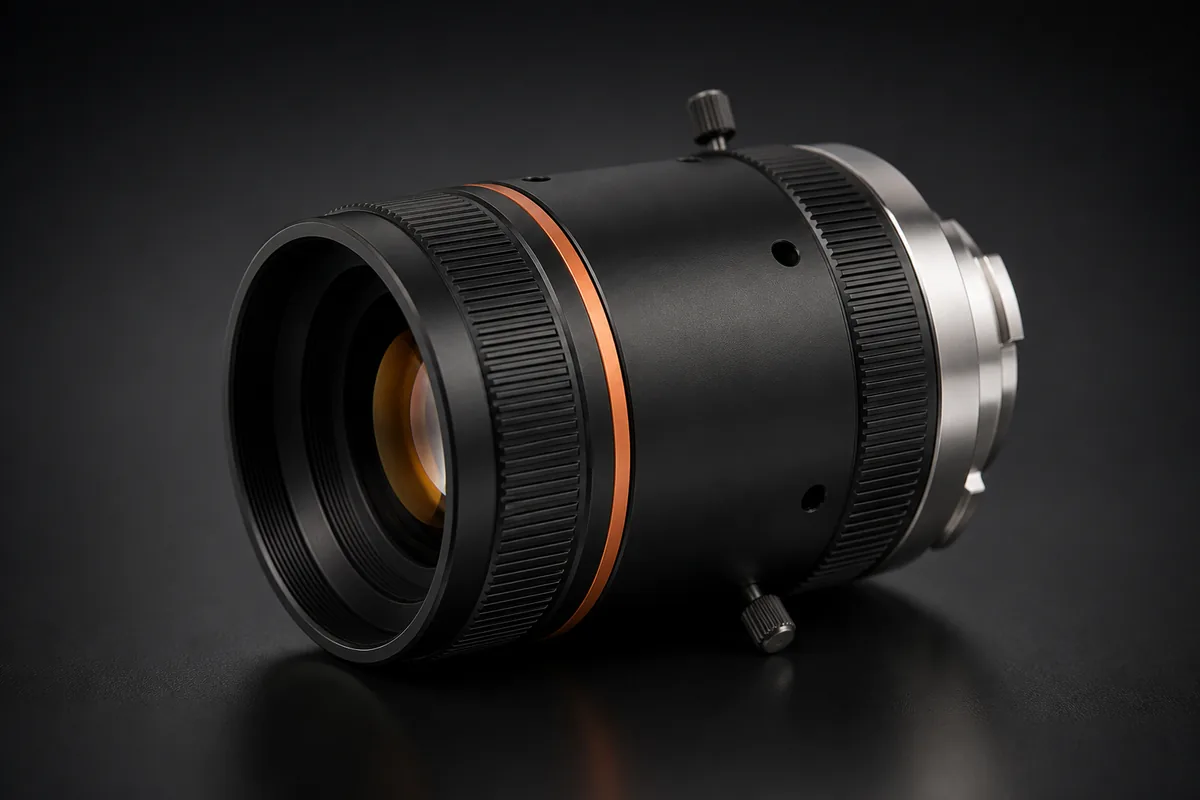

Крупноформатные объективы M72 и F-mount
Семейство «Крупноформатные объективы M72 и F-mount» Hikrobot включает отдельные группы с байонетом F-mount и резьбой M72. Оптика предназначена для камер с матрицей крупнее 4/3″; объектив выбирают по креплению, кругу изображения, фокусному расстоянию и рабочей дистанции.
Когда матрица больше 4/3″, резьба C-mount физически не пропускает нужный круг изображения — начинаются крепления M72 и байонет F-mount. Это оптика для камер высокого разрешения и крупных полей зрения: контроль стеклянных панелей, солнечных модулей, крупногабаритных изделий целиком. Фокусные от 25 до 95 мм.
Оборудование этого раздела поставляем в Казахстан официально: со склада от 5 дней при наличии, внутри ЕАЭС — без таможенных пошлин и оформления на границе. Гарантия 36 месяцев. Подбор под задачу — инженер, первый ответ в течение 4 рабочих часов.
- Срок поставки
- от 5 дней
- Гарантия
- 36 месяцев
Характеристики
| Рабочая температура | –10 °C to 50 °C (14 °F to 122 °F); –10 °C to 50 °C (14 °F to 122°F); –10 °C to 50°C (14 °F to 122 °F) |
| Управление диафрагмой | Manual |
| Управление фокусом | Manual |
| Задний отрезок (фланец) | 46.5 mm; 19.55 mm; 12 mm |
Артикулы и варианты
Крепление F-mount
| Артикул | PN | Фокусное | Диапазон рабочих расстояний | Диафрагма | Формат | |
|---|---|---|---|---|---|---|
| LF2528M-F | 102201711 | 25 mm | 140 mm to infinity | F2.8 to F32 | Φ43.2 mm | |
| MVL-LF3528M-F | 102202628 | 35 mm | 129 mm to 728 mm | F2.8 to F16 | Φ43.2 mm | |
| MVL-LF3540M-F | 310101901 | 35 mm | 700 mm to infinity (tolerance: ±5 mm) | F4.0 to F16 | Φ43.2 mm | |
| MVL-LS3528M-F(0.0292X | 102203329 | 35mm | — | F2.8 | Φ45 mm | |
| MVL-LF5040M-F | 102202292 | 50 mm | 150 mm to infinity | F4.0 to F22 | Ø 56 mm | |
| MVL-LF8040M-F | 102202048 | 80 mm | 235 mm to infinity | F4.0 to F22 | Ø 56 mm |
Крепление M72 × 0.75
| Артикул | PN | Фокусное | Диапазон рабочих расстояний | Диафрагма | Формат | |
|---|---|---|---|---|---|---|
| MVL-LF3040M-005-M72 | 310102270 | 30 mm | 205 mm to 1000 mm (tolerance: ± 5 mm) | F4.0 to F16 | Φ58 mm | |
| MVL-LF4040M-01-M72 | 310102150 | 40 mm | 200 mm to infinity (tolerance: ±5 mm) | F4.0 to F22 | Φ58 mm | |
| MVL-LF4056M-017V-M72 | 365002858 | 40mm | — | F5.6 | Φ60 mm | |
| LF5545M-M72 | 102202636 | 55 mm | 98 mm to infinity | F4.5 to F22 | Φ67 mm | |
| MVL-LF6040M-013-M72 | 310102151 | 60 mm | 200 mm to 900 mm (tolerance: ±5 mm) | F4.0 to F22 | Ø58 mm | |
| MVL-LF6040M-013-M72 V2.0 | 310103020 | 60mm | — | F4.0 | Φ58 mm | |
| MVL-LF6040M-0167V-M72 | 310101114 | 60 mm | 219 mm to 563 mm (tolerance: ±5 mm) | F4.0 to F32 | Φ64 mm | |
| MVL-LF6040M-0168V-M72 | 102204094 | 60 mm | 945 mm to 345 mm (tolerance: ±5 mm) | F4.0 to F22 | Φ60 mm | |
| MVL-LF8040M-021V-M72 | 102204486 | 80 mm | 750 mm to 450 mm to 325 mm ± 9 mm | F4 to F22 | Ø60 mm | |
| LF8528M-M72 | 102202929 | 85mm | — | F2.8 | Φ62 mm | |
| LF9040M-M72 | 102202895 | 90 mm | 722 mm to 1229 mm ± 5 mm | F4.0 to F16 | Ø67 mm | |
| MVL-LF9556M-025V-M72 | 102205938 | 95 mm | 350 mm to 700 mm (tolerance: ±5 mm) | F5.6 to F22 | Φ67 mm |
Как подобрать
F-mount — фотографический байонет, у него больше рабочий отрезок, и на камеру с C-mount такой объектив без переходника не встанет. Переходники M72→F и M42→F в линейке есть, но каждый добавляет свою толщину, которую нужно учесть в рабочем отрезке.
Вопросы и ответы
Какие крупноформатные объективы допускают фокусировку на бесконечность?
Такая граница указана у LF2528M-F, MVL-LF3540M-F, MVL-LF5040M-F и MVL-LF8040M-F. В группе M72 до бесконечности работают MVL-LF4040M-01-M72 и LF5545M-M72. Нижняя граница у этих позиций различается от 98 до 700 мм.
Как выбрать один из трёх вариантов F-mount с фокусным 35 мм?
MVL-LF3528M-F имеет диафрагму F2.8–F16, круг 43,2 мм и дистанцию 129–728 мм. MVL-LF3540M-F рассчитан на F4.0–F16 и 700 мм — бесконечность при том же круге. У MVL-LS3528M-F(0.0292X указан круг 45 мм и диафрагма F2.8.
У каких M72-объективов круг изображения достигает 67 мм?
Диаметр 67 мм указан у LF5545M-M72 с фокусным 55 мм, LF9040M-M72 на 90 мм и MVL-LF9556M-025V-M72 на 95 мм. Их рабочие интервалы и диафрагмы различаются, поэтому равный круг изображения решает только задачу покрытия матрицы.
Что меняется при установке переходника M72→F или M42→F?
Переходник согласует разные типы крепления, но добавляет собственную толщину. Её включают в расчёт рабочего отрезка и проверяют вместе с диапазоном фокусировки выбранного объектива. Одного совпадения резьбы переходника с камерой для корректной компоновки недостаточно.
Как рабочая дистанция ограничивает выбор объектива M72?
Фактическое расстояние до объекта должно попасть в интервал конкретной позиции. Например, MVL-LF6040M-013-M72 рассчитан на 200–900 мм, LF9040M-M72 — на 722–1229 мм, а MVL-LF9556M-025V-M72 — на 350–700 мм.
