Объективы для линейных камер (line scan)

Семейство «Объективы для линейных камер» Hikrobot включает группы с креплениями M58, M72 и M90 для длинных сенсорных линеек. Оптика предназначена для построчной съёмки движущегося полотна; объектив выбирают по длине сенсора, ширине контроля, креплению и рабочей дистанции.

Линейная камера снимает не кадр, а строку, и изображение собирается из строк по мере движения полотна — так контролируют рулонные материалы, стекло, плёнку, печать. Объектив для неё должен покрывать длинную линейку сенсора, а не круглое поле обычной матрицы: в линейке крепления M58, M72 и M90 под сенсоры до 16k, фокусные от 25 до 150 мм.

Оборудование этого раздела поставляем в Казахстан официально: со склада от 5 дней при наличии, внутри ЕАЭС — без таможенных пошлин и оформления на границе. Гарантия 36 месяцев. Подбор под задачу — инженер, первый ответ в течение 4 рабочих часов.

Цена по запросуНазовём цену и подтвердим наличие в первом ответе инженера.

Срок поставки: от 5 дней
Гарантия: 36 месяцев

Подобрать под задачу

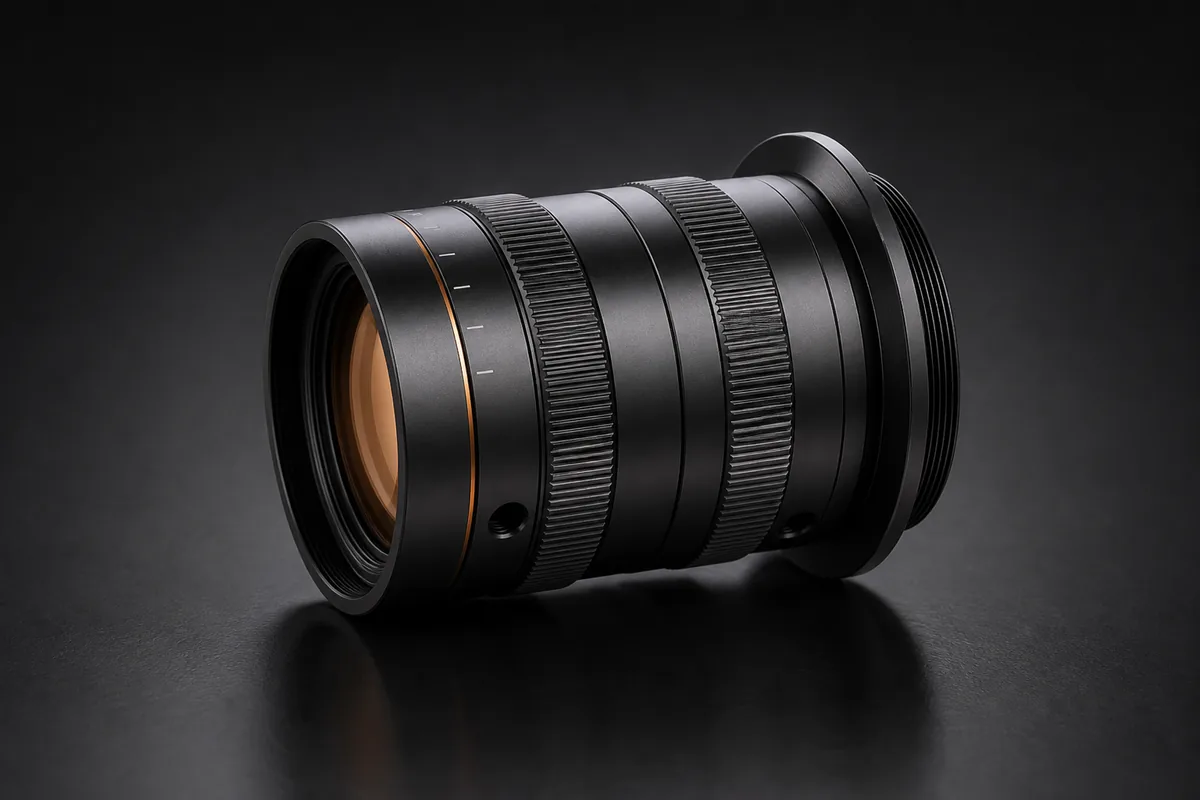

Hikrobot Объективы для линейных камер (line scan)

Характеристики

Рабочая температура	–10 °C to 50 °C (14 °F to 122 °F); –10 °C to 50 °C (14 °F to 122°F)
Управление диафрагмой	Manual
Управление фокусом	Manual
Задний отрезок (фланец)	11.48 mm; 12 mm

Артикулы и варианты

Крепление M58 × 0.75

Артикул	PN	Фокусное	Диапазон рабочих расстояний	Диафрагма	Формат	Круг изображения
MVL-LF2540M-M58-65MP	310102876	25 mm	100 mm to infinity (tolerance: ±5 mm)	F4.0 to F22	Ø46 mm	Ø46 mm
MVL-LF3540M-M58-65MP	310102877	35 mm	150 mm to infinity (tolerance: ±5 mm)	F4.0 to F22	Ø42 mm	Ø42 mm
MVL-LF5036M-M58-65MP	310102878	50 mm	80 mm to 2500 mm (tolerance: ±5 mm)	F3.6 to F22	Ø46 mm	Ø46 mm
MVL-LF8036M-M58-65MP	310102879	80 mm	235 mm to 2000 mm (tolerance: ±5 mm)	F3.6 to F22	Ø 46 mm	Ø 46 mm

Крепление M72 × 0.75

Артикул	PN	Фокусное	Диапазон рабочих расстояний	Диафрагма	Формат	Круг изображения
MVL-LF10038M-075V-M72	365004499	100 mm	232 mm ± 5 mm 221 mm ± 5 mm 211 mm ± 5 mm	F3.8 to F16	Φ66 mm	Φ66 mm
MVL-LF11438M-026V-M72	365004495	114mm	—	F3.8	Φ66 mm	—
MVL-LF11638M-033V-M72	365004496	116mm	—	F3.8	Φ66 mm	—
MVL-LF11638M-042V-M72	365004497	116mm	—	F3.8	Φ66 mm	—
MVL-LF11638M-05V-M72	365002476	116mm	—	F3.8	Φ66 mm	—
MVL-LF11638M-067V-M72	365004498	116 mm	243 mm ± 5 mm 237 mm ± 5 mm 230 mm ± 5 mm	F3.8 to F16	Φ66 mm	Φ66 mm
MVL-LF11638M-07V-M72	365004231	116mm	—	F3.8	Φ66 mm	—
MVL-LF11638M-1V-M72	365005433	116 mm	189 mm ± 5 mm 184 mm ± 5 mm 176 mm ± 5 mm	F3.8 to F16	Ø82 mm	Ø82 mm
MVL-LF12040M-2V-M72	365003757	120 mm	168 mm ± 5 mm 166 mm ± 5 mm 163 mm ± 5 mm	F4 to F16	Φ82 mm	Φ82 mm

Крепление M90

Артикул	PN	Фокусное	Диапазон рабочих расстояний	Диафрагма	Формат	Круг изображения
MVL-LF11638M-025V-M90	365004618	116 mm	767 mm ± 5 mm 686 mm ± 5 mm 588 mm ± 5 mm	F3.8 to F16	Φ82 mm	Φ82 mm
MVL-LF11638M-0625V-M90	365009287	116 mm	260.5 mm ± 5 mm 249.7 mm ± 5 mm 239.9 mm ± 5 mm	F3.8 to F16	Φ82 mm	Φ82 mm
MVL-LF11638M-078V-M90	365009289	116 mm	221 mm ± 5 mm 214.5 mm ± 5 mm 201.4 mm ± 5 mm	F3.8 to F16	Φ82 mm	Φ82 mm
MVL-LF11638M-0875V-M90	365009290	116 mm	211.2 mm ± 5 mm 199 mm ± 5 mm 192.6 mm ± 5 mm	F3.8 to F16	Φ82 mm	Φ82 mm
MVL-LF11638M-133V-M90	365009291	116 mm	160 mm ± 5 mm 156 mm ± 5 mm 148 mm ± 5 mm	F3.8 to F16	Φ84 mm	Φ84 mm
MVL-LF11638M-1V-M90	365006606	116 mm	189 mm ± 5 mm 184 mm ± 5 mm 176 mm ± 5 mm	F3.8 to F16	Φ82 mm	Φ82 mm
MVL-LF12040M-033V-M90	365004617	120 mm	558 mm ± 5 mm 535 mm ± 5 mm 480 mm ± 5 mm	F4.0 to F16	Φ82 mm	Φ82 mm
MVL-LF12040M-05V-M90	365004616	120 mm	412 mm ± 5 mm 391 mm ± 5 mm 354 mm ± 5 mm	F4.0 to F16	Φ82 mm	Φ82 mm
MVL-LF14745M-0667V-M90	365009288	147.6 mm	342 mm ± 5 mm 321 mm ± 5 mm 305 mm ± 5 mm	F4.5 to F16	Φ82 mm	Φ82 mm
MVL-LF15048M-015V-M90	365009285	150 mm	1243.6 mm ± 5 mm 1098.2 mm ± 5 mm 1037.4 mm ± 5 mm	F4.8 to F16	Φ82 mm	Φ82 mm

Как подобрать

Подбор идёт от длины линейки и ширины полотна: увеличение = длина сенсора / ширина полотна. Сенсор 16k с пикселем 3.5 мкм — это 57 мм линейки; чтобы охватить полотно 570 мм, нужно увеличение 0.1×. Крепление выбирают под камеру: M58, M72 или M90 — переходники между ними есть, но они меняют рабочий отрезок.

Вопросы и ответы

Для каких объектов предназначена оптика линейного сканирования?

Она работает с камерой, которая последовательно снимает строки по мере движения материала. Среди задач указаны контроль рулонных материалов, стекла, плёнки и печати, где изображение собирается из протяжённых строк.

Как устроены группы фокусных расстояний по типу крепления?

Для M58 × 0,75 перечислены 25, 35, 50 и 80 мм. Ветка M72 × 0,75 включает 100, 116, 120 мм и MVL-LF11438M-026V-M72, а M90 — исполнения с фокусными 116, 120, 147,6 и 150 мм.

Что меняется при установке переходника между M58, M72 и M90?

Адаптер позволяет состыковать разные крепления, но одновременно меняет рабочий отрезок. После такого перехода заново проверяют положение фокуса и расстояние до объекта, даже если фокусное объектива осталось прежним.

Как рассчитать увеличение для известной ширины полотна?

Длину линейки сенсора делят на ширину наблюдаемой полосы. При 16k и пикселе 3,5 мкм строка имеет длину 57 мм; для полотна 570 мм результат составляет 0,1×. Затем подбирают рабочую дистанцию.

Какие значения диафрагмы учитывать внутри разных ветвей?

В группе M58 встречаются диапазоны F4–F22 и F3,6–F22. Для ряда объективов M72 и M90 указано изменение до F16: нижняя граница зависит от модели и может составлять F3,8, F4, F4,5 или F4,8.
