Объективы · Макро

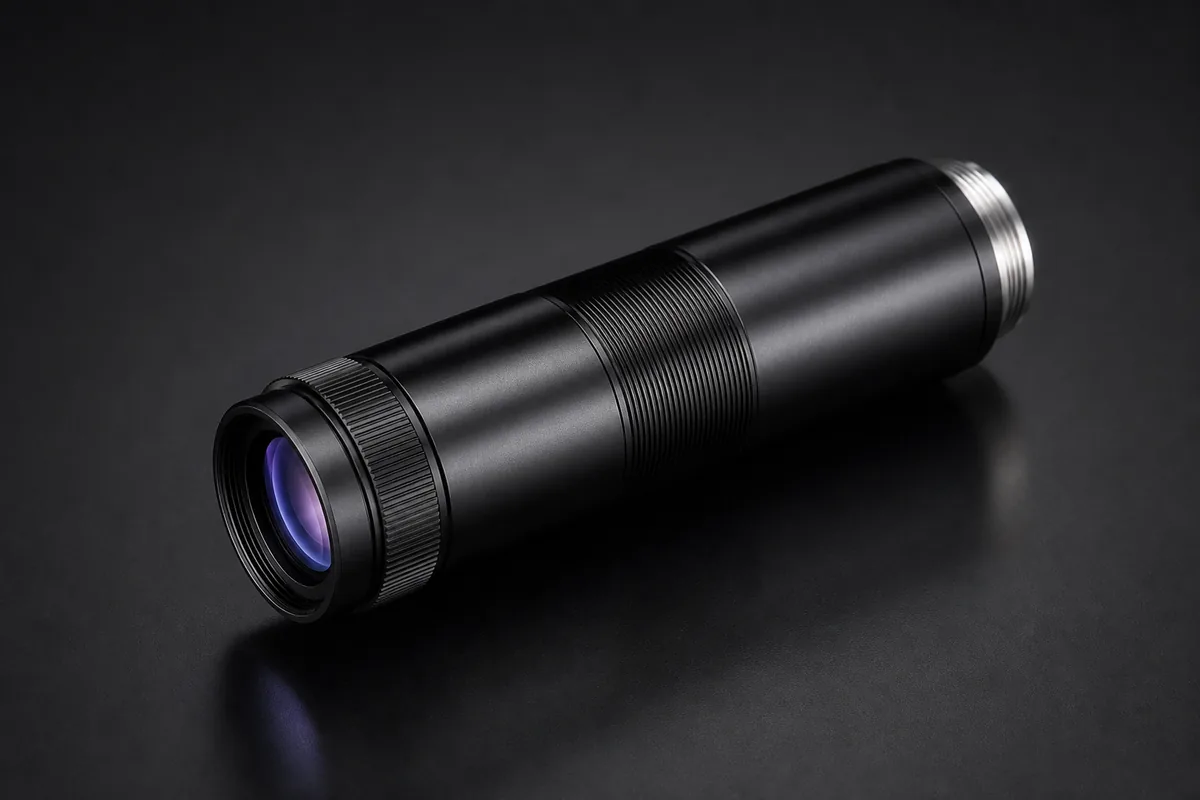

Макрообъективы для машинного зрения
Семейство «Макрообъективы для машинного зрения» Hikrobot объединяет исполнения для крупного изображения небольшой детали. Такую оптику применяют для контроля контактов, пайки, гравировки, кромок и покрытий; конкретный вариант выбирают по увеличению, рабочей дистанции и размеру наблюдаемого участка.
Макрообъектив снимает мелкий объект крупно: поле зрения сопоставимо с размером самой матрицы. Так контролируют контакты разъёмов, следы пайки, гравировку, кромку режущего инструмента. Рабочие расстояния в линейке — от 59 до 550 мм в зависимости от исполнения и выбранного увеличения; фокусные от 25 до 75 мм. Обычный объектив с удлинительным кольцом даёт похожий масштаб, но макро рассчитан именно на такую съёмку.
Оборудование этого раздела поставляем в Казахстан официально: со склада от 5 дней при наличии, внутри ЕАЭС — без таможенных пошлин и оформления на границе. Гарантия 36 месяцев. Подбор под задачу — инженер, первый ответ в течение 4 рабочих часов.
- Срок поставки
- от 5 дней
- Гарантия
- 36 месяцев
Характеристики
| Рабочая температура | –20 °C to 60 °C (–4 °F to 140 °F); –10 °C to 50 °C (14 °F to 122 °F) |
| Управление диафрагмой | Manual |
| Управление фокусом | Manual |
| Задний отрезок (фланец) | 17.526 mm |
| Резьба под светофильтр | M27.5 × 0.5 |
| TV-дисторсия | 0.07%; 0.05%; 0.02% |
Артикулы и варианты
| Артикул | PN | Фокусное | Увеличение | Диапазон рабочих расстояний | Диафрагма | Формат | Крепление | |
|---|---|---|---|---|---|---|---|---|
| KF1628M-ML | 365002538 | — | — | — | — | — | — | |
| KF2528M-ML | 310100611 | 25 mm | 0.1 x to 0.4 x | 65 mm (0.4 x) to 260.4 mm (0.1 x) | F2.8 to F16 | Φ17.6 mm (1.1") | C-mount | |
| KF3528M-ML | 102203082 | 35 mm | 0.25 x to 0.7 x | 59 mm (0.7 x) to 150 mm (0.25 x) | F2.8 to F16 | Φ17.6 mm (1.1") | C-mount | |
| KF5028M-ML | 102202822 | 50 mm | 0.5 x to 0.8 x | 95.4 mm (0.8 x) to 132.4 mm (0.5 x) | F2.8 to F16 | Φ17.6 mm (1.1") | C-mount | |
| KF7538M-ML | 102203083 | 75 mm | 0.18 x to 0.38 x | 257 mm (0.38 x) to 471 mm (0.18 x) | F3.8 to F16 | Φ17.6 mm (1.1") | C-mount | |
| MVL-MF7538M-ML | 310102246 | 75 mm | 0.16 x to 0.46 x | 250 mm to 550 mm | F3.8 to F12 | Φ11 mm (2/3") | C-mount |
Как подобрать
Ключевой параметр здесь не фокусное расстояние, а увеличение — оно задаёт, какой кусок детали попадёт в кадр, и меняется вместе с рабочим расстоянием: в таблице ниже они указаны парой. Глубина резкости на таком масштабе мала, поэтому объект должен быть плоским и жёстко зафиксированным.
Вопросы и ответы
Как выбрать между двумя макрообъективами с фокусным 75 мм?
KF7538M-ML покрывает Φ17,6 мм формата 1.1″, даёт 0,18×–0,38× и работает на 257–471 мм. MVL-MF7538M-ML рассчитан на Φ11 мм формата 2/3″, диапазон 0,16×–0,46× и дистанцию 250–550 мм.
Как меняется положение KF2528M-ML при увеличении масштаба?
Для KF2528M-ML увеличение 0,1× соответствует рабочей дистанции 260,4 мм, а 0,4× — расстоянию 65 мм. Между этими точками масштаб и положение камеры выбираются совместно. Объектив имеет фокусное 25 мм и круг изображения Φ17,6 мм.
Какие диапазоны диафрагмы доступны в макролинейке?
KF2528M-ML, KF3528M-ML и KF5028M-ML регулируются от F2.8 до F16. У KF7538M-ML указан интервал F3.8–F16, а у MVL-MF7538M-ML — F3.8–F12. Диафрагму выбирают после согласования масштаба, дистанции и покрытия сенсора.
Почему положение контролируемой детали нужно жёстко зафиксировать?
На макромасштабе глубина резкости мала, а рабочая дистанция связана с увеличением. Смещение объекта относительно камеры меняет условия фокусировки и масштаб изображения. Поэтому плоскую деталь фиксируют в выбранной рабочей плоскости.
Чем штатный макрообъектив отличается от обычного с удлинительным кольцом?
Обычный объектив с удлинительным кольцом способен дать похожий масштаб, однако макрообъектив рассчитан именно на крупную съёмку малого объекта. Для моделей семейства увеличение задано вместе с рабочей дистанцией, что позволяет выбирать их как связанную пару параметров.
