Объективы · SWIR

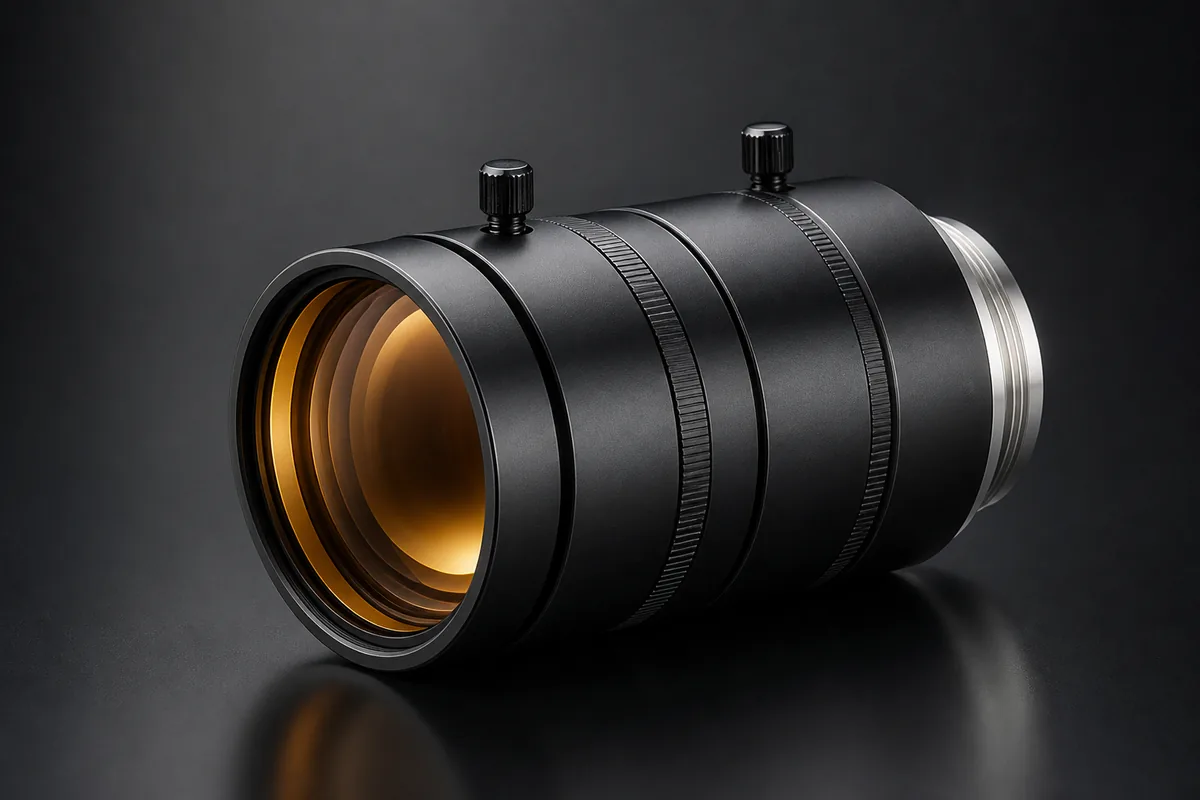

SWIR-объективы (коротковолновый инфракрасный диапазон)
Семейство Hikrobot «SWIR-объективы» объединяет коротковолновую инфракрасную оптику с разными фокусными расстояниями и креплениями C-mount либо M42. Такие объективы используют с SWIR-камерами для регистрации отражённого или прошедшего излучения; исполнение выбирают по сенсору, полю зрения и рабочей дистанции.
SWIR-оптика работает за пределами видимого света и показывает то, чего в обычном кадре нет: уровень жидкости сквозь непрозрачную тару, влагу в материале, посторонние включения в сыпучем продукте, дефекты под слоем краски. Обычный объектив в этом диапазоне не годится — его просветление рассчитано на видимый свет. Фокусные от 8 до 50 мм.
Оборудование этого раздела поставляем в Казахстан официально: со склада от 5 дней при наличии, внутри ЕАЭС — без таможенных пошлин и оформления на границе. Гарантия 36 месяцев. Подбор под задачу — инженер, первый ответ в течение 4 рабочих часов.
- Срок поставки
- от 5 дней
- Гарантия
- 36 месяцев
Артикулы и варианты
| Артикул | PN | Фокусное | Диафрагма | Формат | Спектр | Крепление | МДФ | |
|---|---|---|---|---|---|---|---|---|
| MVL-AF2519M-M42-NIR | 365011998 | — | — | — | — | — | — | |
| MVL-AF4016M-M42-NIR | 365011999 | — | — | — | — | — | — | |
| MVL-AF5014M-M42-NIR | 365012000 | — | — | — | — | — | — | |
| MVL-KF10020M-5MP-NIR | 365011995 | — | — | — | — | — | — | |
| MVL-KF1614-5MP-NIR-V2 | 365011734 | — | — | — | — | — | — | |
| MVL-KF2514M-5MP-NIR-V2 | 365011735 | — | — | — | — | — | — | |
| MVL-KF0814M-5MP-NIR | 365006538 | 8 mm | F1.4 | 1/1.2" | 800 nm to 1700 nm | C-mount | 0.1 m | |
| MVL-KF1216-5MP-NIR | 365005050 | 12 mm | F1.6 | Φ16 mm (1") | 800 nm to 1700 nm | C-mount | 0.5 m | |
| MVL-KF1614-5MP-NIR | 365006222 | 16 mm | F1.4 | Φ16 mm (1") | 800 nm to 1700 nm | C-mount | 0.15 m | |
| MVL-KF2514-5MP-NIR | 102204542 | 25mm | F1.4 | 1'' | — | C-mount | — | |
| MVL-KF3514M-5MP-NIR | 365009130 | 35 mm | F1.4 | 1” | 900 nm to 1700 nm | C-mount | 0.3 m | |
| MVL-KF5014M-3MP-NIR | 365011027 | 50 mm | F1.4 | 1" | 800 nm to 1700 nm | C-mount | 0.5 m |
Как подобрать
Объектив, камера и подсветка должны совпадать по спектру: SWIR-камере нужен источник в том же диапазоне (годится и внешний, в том числе солнечный свет), иначе сцена окажется тёмной. И учтите разницу с тепловизором: в диапазоне 0.9–1.7 мкм видно в основном отражённое и прошедшее излучение, собственное свечение объекта появляется только при высоких температурах — измерять температуру такой системой без отдельной калибровки нельзя.
Вопросы и ответы
Какие задачи определяют выбор именно коротковолновой ИК-оптики?
SWIR-съёмка позволяет различать влагу в материале, уровень жидкости через непрозрачную тару, посторонние включения в сыпучем продукте и дефекты под слоем краски. Для таких задач объектив выбирают вместе с камерой и источником подходящего спектра.
Как источник излучения влияет на видимость объекта в SWIR-кадре?
Камера получает отражённое или прошедшее излучение, поэтому спектры источника, объектива и камеры должны совпадать. Внешний источник допустим, включая солнечный свет. Если нужного излучения в сцене нет, изображение получается тёмным независимо от выбранного фокусного.
Какие C-mount объективы рассчитаны на минимальную дистанцию до 0,3 м?
MVL-KF0814M-5MP-NIR фокусируется от 0,1 м, MVL-KF1614-5MP-NIR — от 0,15 м, а MVL-KF3514M-5MP-NIR — от 0,3 м. Между ними дополнительно различаются фокусные 8, 16 и 35 мм, а у модели на 35 мм спектр начинается с 900 нм.
Что проверить при переходе между креплениями C-mount и M42-NIR?
Варианты серии KF используют C-mount и рассчитаны на форматы 1/1.2″ либо 1″. Группа AF включает MVL-AF2519M-M42-NIR, MVL-AF4016M-M42-NIR и MVL-AF5014M-M42-NIR. Тип резьбы сопоставляют с камерой до расчёта охвата по фокусному расстоянию.
Почему SWIR-изображение само по себе не задаёт температуру объекта?
В диапазоне 0,9–1,7 мкм система в основном регистрирует прошедшее и отражённое излучение. Собственное свечение становится заметным лишь при высоких температурах. Чтобы перейти от яркости кадра к температуре, требуется отдельная калибровка.
