Телецентрические объективы для матриц до 1/1.8″

Семейство Hikrobot «Телецентрические объективы для матриц до 1/1.8″» включает несколько групп увеличения и исполнения с разными рабочими расстояниями. Такая оптика сохраняет масштаб при смещении детали по высоте и подходит для измерений; выбор ведут по формату сенсора, полю зрения и условиям монтажа.

Телецентрический объектив даёт постоянный масштаб: деталь не «растёт» при приближении к камере и не заваливается перспективой по краям кадра. Для измерений это принципиально — обычной оптикой одна и та же деталь на разной высоте измеряется по-разному. Компактная серия под матрицы до 1/1.8″: увеличение от 0.09× до 6×, рабочие расстояния от 45 до 660 мм.

Оборудование этого раздела поставляем в Казахстан официально: со склада от 5 дней при наличии, внутри ЕАЭС — без таможенных пошлин и оформления на границе. Гарантия 36 месяцев. Подбор под задачу — инженер, первый ответ в течение 4 рабочих часов.

Цена по запросуНазовём цену и подтвердим наличие в первом ответе инженера.

Срок поставки: от 5 дней
Гарантия: 36 месяцев

Подобрать под задачу

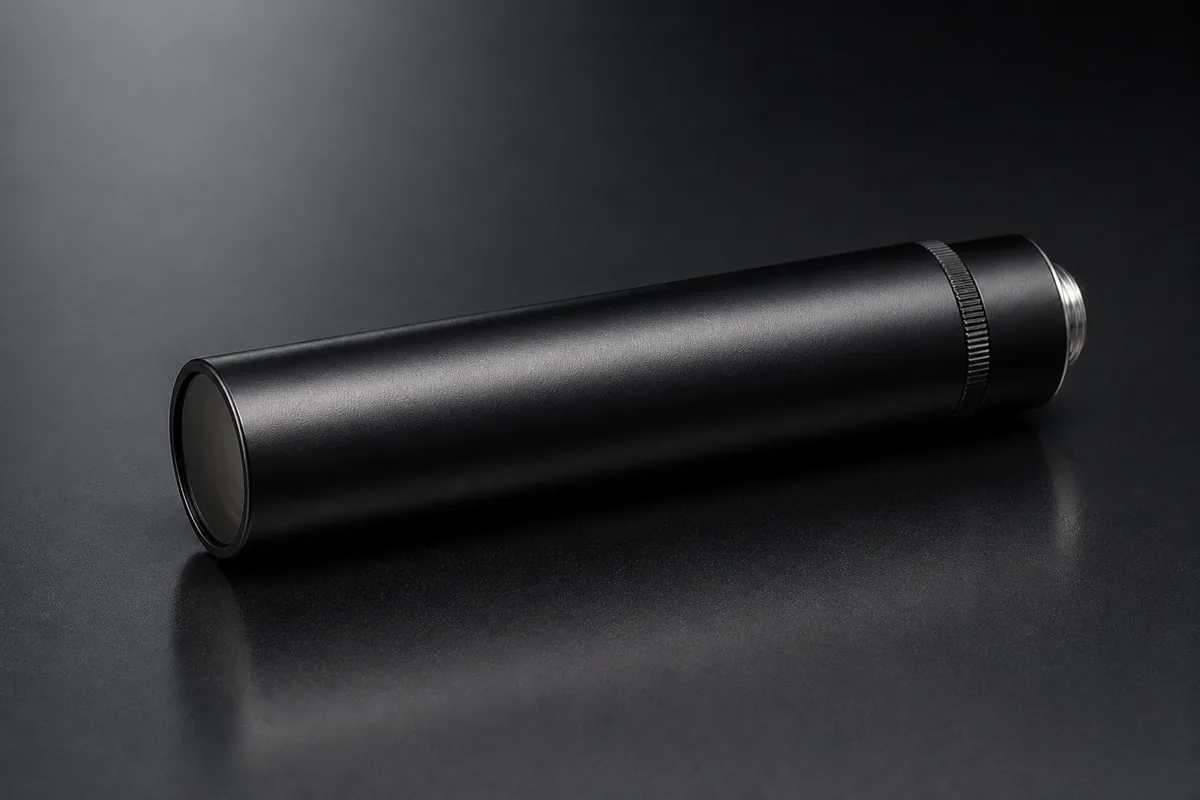

Hikrobot Телецентрические объективы для матриц до 1/1.8″

Характеристики

Рабочая температура

–10 °C to 50 °C (14 °F to 122 °F)

Артикулы и варианты

Увеличение до 0.5×

Артикул	PN	Увеличение	Рабочее расстояние	Диафрагма	Формат	ГРИП	Крепление
MVL-HY-009-660	365008367	0.09×	660 mm	F8	Φ9.4 mm	79 mm	C-mount
MVL-HY-012-250	365005187	0.12×	250 mm	F12.2	Φ8 mm (0.3")	68 mm	C-mount
MVL-HY-03-110-MP	365003555	0.3×	110 mm	F13.4	Φ9 mm	11.9 mm	C-mount
MVL-HY-04-113	365004185	0.4×	113 mm	F13.4	Φ7.2 mm	6.7 mm	C-mount

Увеличение 0.5–1×

Артикул	PN	Увеличение	Рабочее расстояние	Диафрагма	Формат	ГРИП	Крепление	Коаксиальная подсветка
MVL-HY-05-65	365001568	0.5×	65 mm	F6.5	Φ8 mm	2.1 mm	C-mount	—
MVL-HY-05-110C-V2	365008111	0.5×	110 mm	F11	Φ8 mm	3.5 mm	C-mount	есть
MVL-HY-05-110-V2	365008112	0.5×	110 mm	F11	Φ8 mm	3.5 mm	C-mount	—
MVL-HY-05-190	102201915	0.5×	190 ± 2 mm	F16.3	Φ8 mm	5.2 mm	C-mount	—
MVL-HY-05-225	102202013	0.5×	225 ± 3 mm	F9	Φ7.2 mm	2.9 mm	C-mount	—
MVL-HY-05-350C	365007994	0.5×	350 mm	F17.6	Φ8 mm	5.6 mm	C-mount	есть
MVL-HY-05-510C	365006080	0.5×	510 mm	—	1/1.8"	4.5 mm	—	—
MVL-HY-06-65C	365004950	0.6×	65 mm	—	1/2"	1.8mm	—	—
MVL-HY-07-70-V2	365007607	0.7×	70 mm	F22.1	Φ9 mm	3.6 mm	C-mount	—
MVL-HY-08-65	365003492	0.8×	65 mm	F11.9	Φ8 mm	1.5 mm	C-mount	—
MVL-HY-08-65C	365009196	0.8×	65 mm	F11.9	Φ8 mm	1.5 mm	C-mount	есть
MVL-HY-08-130	102201311	0.8×	130 ± 2 mm	F23.5	Φ8 mm	2.9 mm	C-mount	—
MVL-HY-08-130C	102201321	0.8×	130 ± 2 mm	F23.5	Φ8 mm	2.9 mm	C-mount	есть
MVL-HY-08-150C	102201333	0.8×	150 ± 3 mm	F27	Φ8 mm	3.3 mm	C-mount	есть
MVL-HY-08-150	365006723	0.8×	150 mm	F13.6	Φ8 mm	1.7 mm	C-mount	—

Увеличение 1–3×

Артикул	PN	Увеличение	Рабочее расстояние	Диафрагма	Формат	ГРИП	Крепление	Коаксиальная подсветка
MVL-HY-1-65CN	365002763	1×	65 mm	F12.1	Φ8 mm	1 mm	C-mount	есть
MVL-HY-1-65N	365002983	1×	65 mm	F12.1	Φ8 mm	1 mm	C-mount	—
MVL-HY-1-110	102201312	1×	110 mm	F13.7	Φ8 mm	1.1 mm	C-mount	—
MVL-HY-1-113C	365003915	1×	113 mm	F13.7	Φ8 mm	1.1 mm	C-mount	есть
MVL-HY-1-150	365002477	1×	150 mm	F23.5	Φ8 mm	1.9 mm	C-mount	—
MVL-HY-1-180C	102201863	1×	180 ± 2 mm	F13.0	Φ8 mm	1.0 mm	C-mount	есть
MVL-HY-15-65	102201310	1.5×	65 ± 2 mm	F17.3	Φ8 mm	0.55 mm	C-mount	—
MVL-HY-15-65C	102201320	1.5×	65 ± 2 mm	F17.3	Φ8 mm	0.55 mm	C-mount	есть
MVL-HY-15-110	102201313	1.5×	110 ± 2 mm	F13.2	Φ8 mm	0.5 mm	C-mount	—
MVL-HY-15-110C	102201323	1.5×	110 ± 2 mm	F13.2	Φ8 mm	0.5 mm	C-mount	есть
MVL-HY-2-65C	365004992	2×	65 mm	—	1/2"	0.3mm	—	—
MVL-HY-2-110	365003169	2×	110 mm	F23.7	Φ8 mm	0.5 mm	C-mount	—
MVL-HY-2-110C	365003494	2×	110 mm	F23.7	Φ8 mm	0.5 mm	C-mount	есть
MVL-HY-2-150	365001966	2×	150 mm	F32.4	Φ8 mm	0.6 mm	C-mount	—
MVL-HY-2-250	102202575	2×	250 mm ± 2 mm	F40	Φ8 mm	1.0 mm	C-mount	—

Увеличение от 3×

Артикул	PN	Увеличение	Рабочее расстояние	Диафрагма	Формат	ГРИП	Крепление	Коаксиальная подсветка
MVL-HY-3-110	102201316	3×	110 ± 2 mm	F34	Φ8 mm	0.55 mm	C-mount	—
MVL-HY-3-110C	102201878	3×	110 ± 2 mm	F34	Φ8 mm	0.55 mm	C-mount	есть
MVL-HY-4-110	102201317	4×	110 ± 2 mm	F36.3	Φ8 mm	0.2 mm	C-mount	—
MVL-HY-4-110C	102201879	4×	110 ± 2 mm	F36.3	Φ8 mm	0.2 mm	C-mount	есть
MVL-HY-4-200C	365004630	4×	200 mm	F64.6	Φ8 mm	0.3 mm	C-mount	есть
MVL-HY-6-45C	365004628	6×	45 mm	F35	Φ8 mm	0.1 mm	C-mount	есть

Как подобрать

Подбор идёт от размера детали: увеличение = размер матрицы / размер поля зрения. Деталь 20 мм на матрице 1/2″ (6.4 мм) требует 0.32×. Диаметр передней линзы телецентрика должен быть не меньше поля зрения — это физическое ограничение, из-за которого крупные поля дают крупные и тяжёлые объективы.

Вопросы и ответы

Почему одинаковое увеличение ещё не определяет конкретную модель?

Одному масштабу могут соответствовать разные рабочие расстояния. Так, для 0,5× перечислены варианты на 65, 110, 190, 225, 350 и 510 мм. Поэтому после расчёта увеличения модель выбирают по геометрии измерительного узла.

Какое физическое ограничение задаёт передняя линза телецентрика?

Её диаметр должен быть не меньше требуемого поля зрения. Если контролируемая область увеличивается, возрастает и необходимый входной диаметр объектива; этот размер учитывают вместе с увеличением и рабочей дистанцией.

Что даёт телецентрическая схема при изменении высоты детали?

При смещении объекта ближе к камере или дальше от неё телецентрический объектив сохраняет постоянный масштаб. Одновременно устраняется перспективный завал по краям, что важно для сравнения размеров в измерительной задаче.

Как использовать размер матрицы и поле зрения в начальном расчёте?

Увеличение получают делением размера матрицы на размер поля. Пример для матрицы 1/2″ шириной 6,4 мм и поля 20 мм даёт 0,32×; затем среди доступных значений выбирают подходящее и проверяют его рабочее расстояние.

Какие границы задают компактную часть телецентрической линейки?

Она предназначена для матриц до 1/1.8″. Увеличения лежат в пределах 0,09×–6×, а рабочие расстояния — 45–660 мм. Конкретную позицию внутри этих границ определяют расчёт масштаба и компоновка узла.
