Аксессуары · Кабели данных
Кабели данных ридеров ID (MV-IDA-PE)
Семейство «Кабели данных ридеров ID» Hikrobot объединяет стандартные, высокогибкие и супергибкие жгуты с M12 или DB15 на стороне прибора и различными выводами к оборудованию. Оно предназначено для совместимых ID- и SC-серий; кабель выбирают по всей раскладке сети, питания и сигналов, а не по одному разъёму.

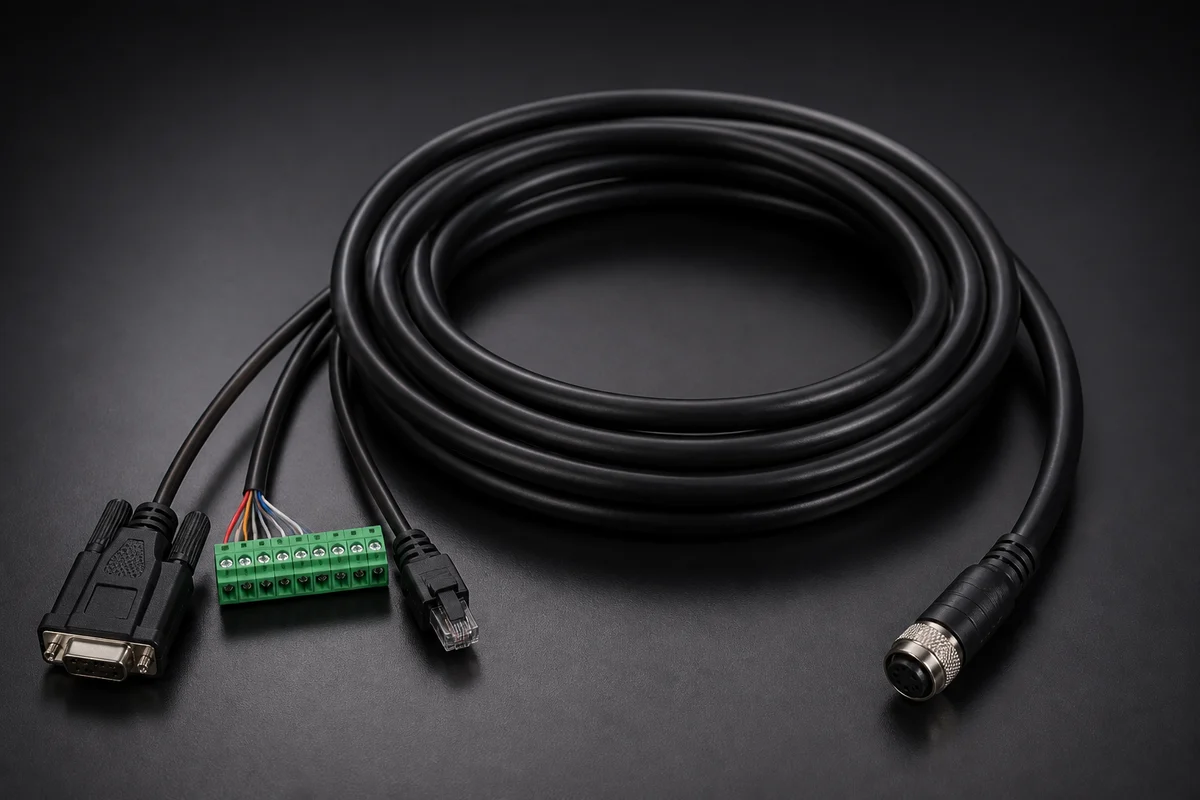

Комбинированные кабели для стационарных считывателей Hikrobot ID. В зависимости от интерфейса ридера используются M12 A-code 17-pin или DB15; на другой стороне — RJ45, DB9, USB и/или клеммы и свободные жилы питания/IO. Раскладки различаются составом хвостов — сверьте таблицу со схемой подключения.
Оборудование этого раздела поставляем в Казахстан официально: со склада от 5 дней при наличии, внутри ЕАЭС — без таможенных пошлин и оформления на границе. Гарантия 36 месяцев. Подбор под задачу — инженер, первый ответ в течение 4 рабочих часов.
- Срок поставки
- от 5 дней
- Гарантия
- 36 месяцев
Артикулы и варианты
Разъём ридера M12 17-pin — Стандартное исполнение (ST)
| Артикул | PN | Разъёмы | Длина | |
|---|---|---|---|---|
| MV-IDA-PE-M12A17pF-opensU2DB9-ST-2m | 310101295 | M12 A-coded 17-pin вилка → TB3B8P + USB 2.0 + DB9 розетка | 2 м | |
| MV-IDAPE-M12A17F-U2DC-ST-2m | 310102959 | M12 A-coded 17-pin вилка → USB 2.0 + DC | 2 м | |
| MV-IDA-PE-M12A17pF-openRJ45DB9-ST-3m | 310101292 | M12 A-coded 17-pin вилка → TB3B8P + RJ45 вилка + DB9 розетка | 3 м | |
| MV-IDA-PE-M12A17pF-openRJ45FDB9-ST-3m | 310101871 | M12 A-coded 17-pin вилка → TB3B8P + RJ45 розетка + DB9 розетка | 3 м | |
| MV-IDA-PE-M12A17pFUP-openRJ45DB9-ST-3m | 310101869 | M12 A-coded 17-pin вилка → TB3B8P + RJ45 вилка + DB9 розетка (разъём вверх) | 3 м | |
| MV-IDA-PE-M12A17pF-opensRJ45DB9-ST-5m | 310101293 | M12 A-coded 17-pin вилка → TB3B8P + RJ45 вилка + DB9 розетка | 5 м | |
| MV-IDA-PE-M12A17pFUP-openRJ45DB9-ST-5m | 310101877 | M12 A-coded 17-pin вилка → TB3B8P + RJ45 вилка + DB9 розетка (разъём вверх) | 5 м | |
| MV-IDA-PE-M12A17pF-openRJ45DB9-ST-7m | 310101873 | M12 A-coded 17-pin вилка → TB3B8P + RJ45 вилка + DB9 розетка | 7 м | |
| MV-IDA-PE-M12A17pF-opensRJ45DB9-ST-10m | 310101294 | M12 A-coded 17-pin вилка → TB3B8P + RJ45 вилка + DB9 розетка | 10 м | |
| MV-IDA-PE-M12A17pFUP-openRJ45DB9-ST-10m | 310101878 | M12 A-coded 17-pin вилка → TB3B8P + RJ45 вилка + DB9 розетка (разъём вверх) | 10 м | |
| MV-IDA-PE-M12A17pF-opensRJ45DB9-ST-15m | 310101310 | M12 A-coded 17-pin вилка → TB3B8P + RJ45 вилка + DB9 розетка | 15 м |
Разъём ридера M12 17-pin — Высокогибкое исполнение (HF)
| Артикул | PN | Разъёмы | Длина | |
|---|---|---|---|---|
| MV-IDA-PE-M12A17pF-opensU2DB9-HF-2m | 310101297 | M12 A-coded 17-pin вилка → TB3B8P + USB 2.0 + DB9 розетка | 2 м | |
| MV-IDA-PE-M12A17pF-openRJ45FDB9-HF-3m | 310101872 | M12 A-coded 17-pin вилка → TB3B8P + RJ45 розетка + DB9 розетка (разъём вверх) | 3 м | |
| MV-IDA-PE-M12A17pF-opensRJ45DB9-HF-3m | 310101296 | M12 A-coded 17-pin вилка → TB3B8P + RJ45 вилка + DB9 розетка | 3 м | |
| MV-IDA-PE-M12A17pFUP-openRJ45DB9-HF-3m | 310101870 | M12 A-coded 17-pin вилка → TB3B8P + RJ45 вилка + DB9 розетка (разъём вверх) | 3 м | |
| MV-IDAPE-M12A17F-openRJ45DB9M-HF-5m | 310102637 | M12 A-coded 17-pin вилка → TB3B8P + RJ45 вилка + DB9 розетка | 5 м | |
| MV-IDA-PE-M12A17pF-openRJ45DB9-HF-7m | 310101874 | M12 A-coded 17-pin вилка → 8-pin terminal + RJ45 вилка + DB9 розетка | 7 м | |
| MV-IDA-PE-M12A17pF-openRJ45DB9-HF-10m | 310101875 | M12 A-coded 17-pin вилка → 8-pin terminal + RJ45 вилка + DB9 розетка | 10 м | |
| MV-IDA-PE-M12A17pF-opensRJ45DB9-HF-15m | 310101307 | M12 A-coded 17-pin вилка → 8-pin terminal + RJ45 вилка + DB9 розетка | 15 м |
Разъём ридера M12 17-pin — Супергибкое исполнение (SF)
| Артикул | PN | Разъёмы | Длина | |
|---|---|---|---|---|
| MV-IDA-PE-M12A17pF-openRJ45DB9-SF-5m | 310101876 | M12 A-coded 17-pin вилка → 8-pin terminal + RJ45 вилка + DB9 розетка | 5 м |
Разъём ридера DB15 (ранние серии) — Стандартное исполнение (ST)
| Артикул | PN | Разъёмы | Длина | |
|---|---|---|---|---|
| MV-IDA-PE-HDB15-USB-ST-2m | 310102102 | DB15 вилка → USB 2.0 Type-A вилка | 2 м | |
| MV-IDAPE-DB15M-USB--ST-2m | 310102616 | DB15 вилка → USB | 2 м | |
| MV-IDAPE-DB15M-USBDB9FOPEN--ST-2m | 310102617 | DB15 вилка → USB + DB9 розетка + открытые концы | 2 м | |
| MV-IDA-PE-HDB15-USBDB9Open-ST-2.5m | 310102104 | DB15 вилка → TB3B6P + DB9 (DC jack) + USB 2.0 Type-A вилка | 2,5 м | |
| MV-IDA-PE-HDB15-USBRJ45DB9Open-ST-2.5m | 310102103 | DB15 вилка → TB3B6P + DB9 розетка (DC jack) + RJ45 вилка + USB Type-A вилка | 2,5 м | |
| MV-IDAPE-DB15M-DB9FRJ45OPEN-ST-3m | 310102618 | DB15 вилка → DB9 розетка + RJ45 + открытые концы | 3 м | |
| MV-IDA-PE-HDB15-RJ45DB9Open-ST-3.5m | 310102105 | DB15 вилка → TB3B6P + DB9 розетка (DC jack) + RJ45 вилка | 3,5 м | |
| MV-IDA-PE-HDB15-RJ45DB9Open-ST-3.5m | 101525618 | DB15 вилка → TB3B6P + DB9 розетка (DC jack) + RJ45 вилка | 3,5 м | |
| MV-IDA-PE-HDB15-RJ45FDB9Open-ST-3.5m | 310102107 | DB15 вилка → TB3B6P + DB9 розетка (DC jack) + RJ45 розетка | 3,5 м | |
| MV-IDA-PE-HDB15-RJ45DB9Open-ST-5m | 310102108 | DB15 вилка → TB3B6P + DB9 розетка (DC jack) + RJ45 вилка | 5 м | |
| MV-IDAPE-DB15M-DB9FRJ45OPEN-ST-5m | 310102619 | DB15 вилка → DB9 розетка + RJ45 + открытые концы | 5 м | |
| MV-IDAPE-DB15M-DB9FRJ45OPEN-ST-7m | 310102620 | DB15 вилка → DB9 розетка + RJ45 + открытые концы | 7 м | |
| MV-IDAPE-DB15M-DB9FRJ45OPEN-ST-10m | 310102621 | DB15 вилка → DB9 розетка + RJ45 + открытые концы | 10 м | |
| MV-IDA-PE-DB15-RJ45M/DB9/OPENS-ST-15 | 101520791 | DB15 вилка → TB3B6P + DB9 розетка (DC jack) + RJ45 вилка | 15 м | |
| MV-IDA-PE-HDB15-RJ45DB9Open-ST-15m | 310102106 | DB15 вилка → TB3B6P + DB9 розетка (DC jack) + RJ45 вилка | 15 м |
Разъём ридера DB15 (ранние серии) — Высокогибкое исполнение (HF)
| Артикул | PN | Разъёмы | Длина | |
|---|---|---|---|---|
| MV-IDA-PE-HDB15-RJ45DB9Open-HF-5m | 310102109 | DB15 вилка → TB3B6P + DB9 розетка (DC jack) + RJ45 вилка | 5 м | |
| MV-IDA-PE-HDB15M-RJ45M/DB9F/TB3B6P-HF-5m | 101522574 | DB15 вилка → TB3B6P + DB9 розетка (DC jack) + RJ45 вилка | 5 м | |
| MV-IDAPE-DB15M-DB9FRJ45OPEN-HF-5m | 310102622 | DB15 вилка → DB9 розетка + RJ45 + открытые концы | 5 м | |
| MV-IDAPE-DB15M-DB9FRJ45OPEN-HF-7m | 310102623 | DB15 вилка → DB9 розетка + RJ45 + открытые концы | 7 м | |
| MV-IDAPE-DB15M-DB9FRJ45OPEN-HF-10m | 310102624 | DB15 вилка → DB9 розетка + RJ45 + открытые концы | 10 м |
Прочие раскладки — Стандартное исполнение (ST)
| Артикул | PN | Разъёмы | Длина | |
|---|---|---|---|---|
| MV-IDA-PE-U2-U2-ST-2m | 101522133 | USB Type-A вилка → USB Type-B вилка | 2 м | |
| MV-IDA-PE-Open9p-Open-ST-7m | 310102111 | 10-pin terminal → открытые концы | 7 м |
Для каких камер и считывателей
и ещё 16 — Считыватели кодов →
Категории оборудования, к которому подбирается:
Серии по данным производителя:
и ещё 1 серия
Вопросы и ответы
Почему два кабеля одной длины могут решать разные задачи подключения?
Метраж не определяет распайку. При одинаковой длине встречаются комбинации с RJ45, DB9, USB, клеммами и открытыми концами. Сначала выбирают разъём ридера и полный состав хвостов по схеме, а длину используют как следующее ограничение.
Когда при прокладке учитывать варианты ST, HF и SF?
После выбора разъёмов и схемы выводов определяют механическое исполнение кабеля. ST относится к стандартной группе, HF — к высокогибкой, SF — к супергибкой. Сравнивать их следует только у позиций, сохраняющих нужные хвосты и длину.
Что проверить у артикула с направлением разъёма вверх?
Вариант UP сохраняет заданный набор хвостов, но меняет ориентацию разъёма возле ридера. Его сверяют с доступным местом для подключения и трассой кабеля. Одновременно проверяют M12 A-coded 17-pin, длину и исполнение ST либо HF.
Как различить USB-варианты семейства MV-IDA-PE?
В группе M12 есть сочетания USB 2.0 с DC или с DB9 и клеммами. В ветви DB15 встречаются одиночный USB и комбинированные хвосты с RJ45, DB9 либо открытыми концами. Также предусмотрен отдельный кабель USB Type-A — USB Type-B.
Как использовать список совместимых исполнений считывателей?
Сопоставляют полное название, включая окончание интерфейса. Например, ID2000M-RJ45 и ID2000M-USB требуют разных ответных подключений. Затем проверяют разъём на ридере, состав выводов, пол соединителей и требуемый класс гибкости.
