Аксессуары Hikrobot
Категория «Аксессуары Hikrobot» объединяет принадлежности для камер, считывателей, контроллеров и 3D-оборудования: кабели, питание, крепёж, оптику, подсветку и защитные элементы. Комплект подбирают по функции принадлежности, разъёмам и точному семейству подключаемого устройства.
Кабели, питание, крепёж и оптика для камер и считывателей Hikrobot. Артикулы сгруппированы в семейства по типу и назначению.
Оборудование этого раздела поставляем в Казахстан официально: со склада от 5 дней при наличии, внутри ЕАЭС — без таможенных пошлин и оформления на границе. Гарантия 36 месяцев. Подбор под задачу — инженер, первый ответ в течение 4 рабочих часов.
| Семейство | Класс | Разъёмы | Длины | Для серий |
|---|---|---|---|---|
| Кабели данных ридеров ID (MV-IDA-PE)42 арт. | Кабели данных | M12 17-pin / DB15 → RJ45 + DB9 / открытые концы | 2–15 м | ID2000M-RJ45, ID2000M-USB, ID2000XM-RJ45, ID2000XM-USB |

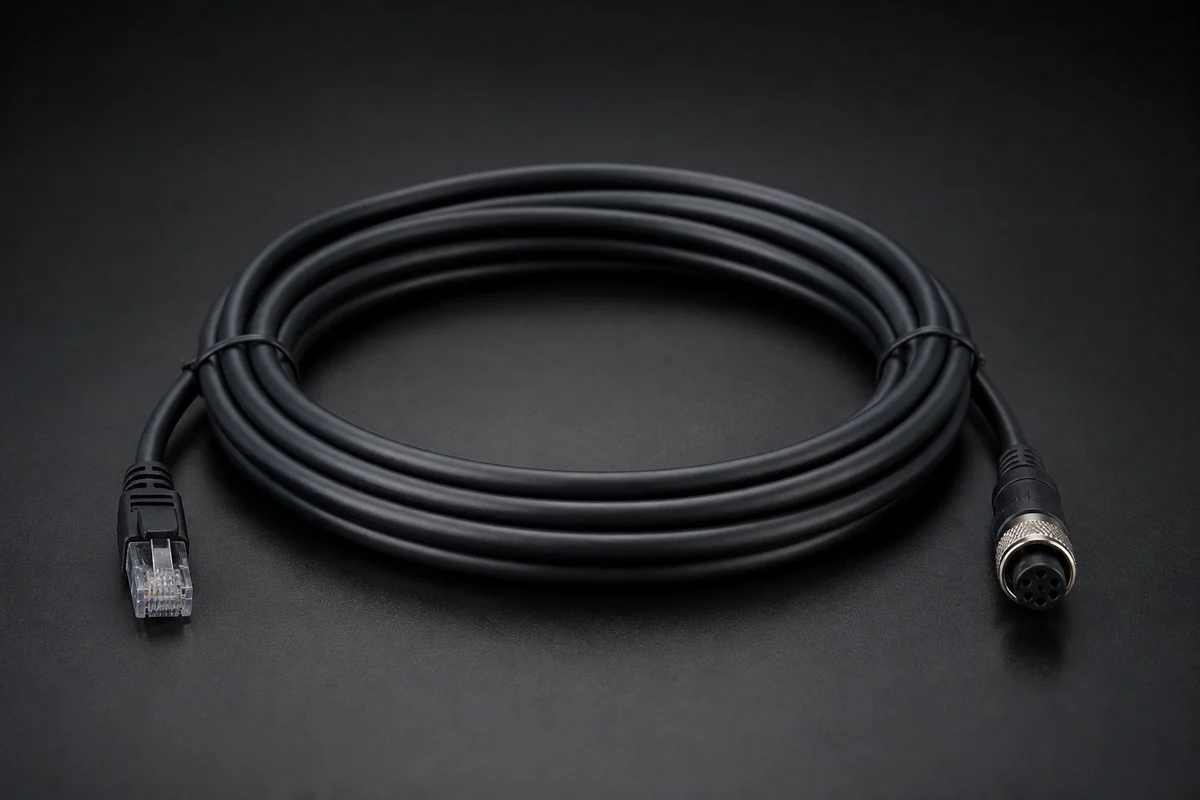

| Кабели Ethernet ридеров ID — M12 8-pin (MV-IDA-E)12 арт. | Кабели данных | M12 8-pin → RJ45 | 3–30 м | ID3000RM, ID3000XM, ID5000M, ID5000X |
| Кабели смарт-камер SC — M12 17-pin (MV-SCA)15 арт. | Кабели данных | M12 17-pin → открытые концы / RJ45 / USB + HDB15 | 0,3–15 м | SC2000E, SC3000, SC6000, SC6500 |
| Панели подсветки смарт-камер SC (lamp panel)26 арт. | Подсветка | Сменные панели подсветки | — | ID2000XM, ID3000XM, ID3000XM liquid lens, ID3000XM mechanical focusing |
| Сменные M12-объективы смарт-камер и ридеров (BHP, BHYB)9 арт. | Оптика | Крепление M12 | — | ID3013PM, ID3050PM, SC2000E, SC3000X |

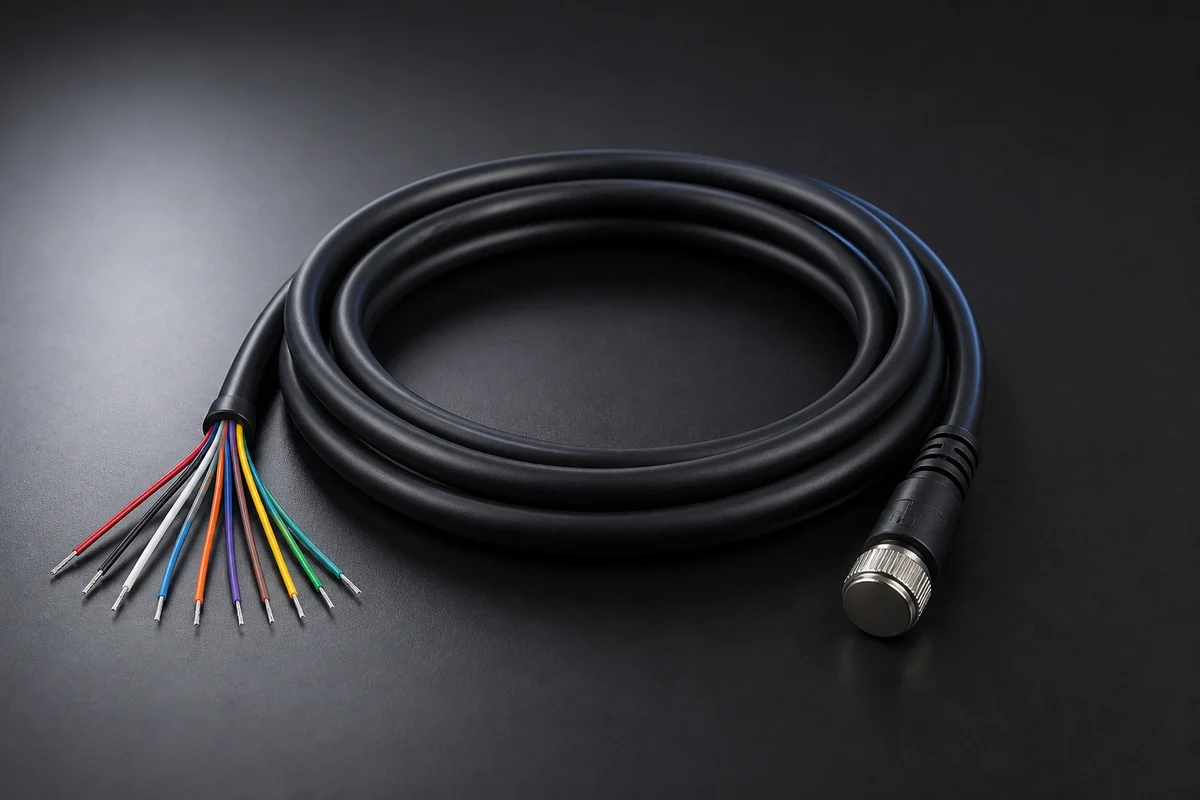

| Кабели питания и IO ридеров ID — M12 12-pin (MV-IDA-P)17 арт. | Кабели IO и питания | M12 12-pin → открытые концы / DB9F | 1–30 м | ID3000RM, ID3000XM, ID5000M, ID5000X |

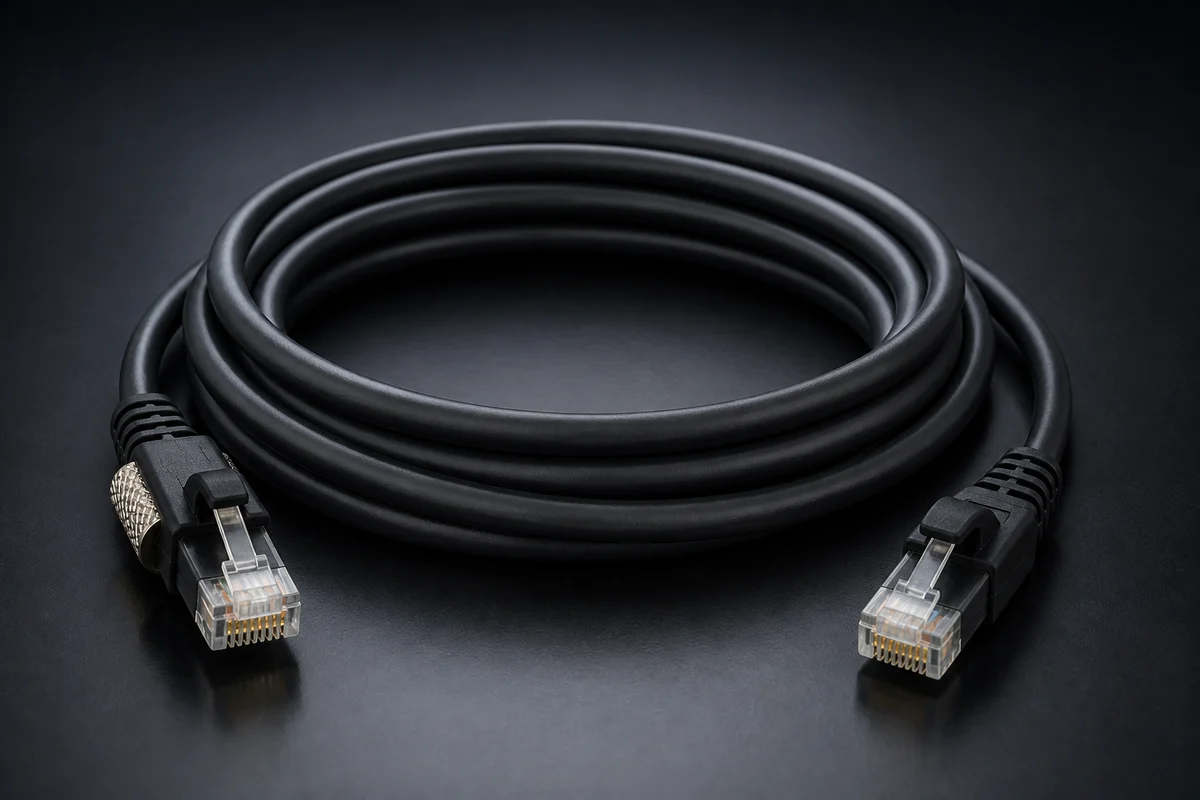

| Кабели GigE для камер машинного зрения (MV-ACG)25 арт. | Кабели данных | RJ45 (винты) → RJ45 | 1–60 м | ID7000, SC1000, SC2000A, SC2000E |
| Кабели USB 3.0 для камер (MV-ACU3)25 арт. | Кабели данных | Micro-B (винты) → USB-A; также USB-A ↔ USB-A | 0,5–20 м | — |

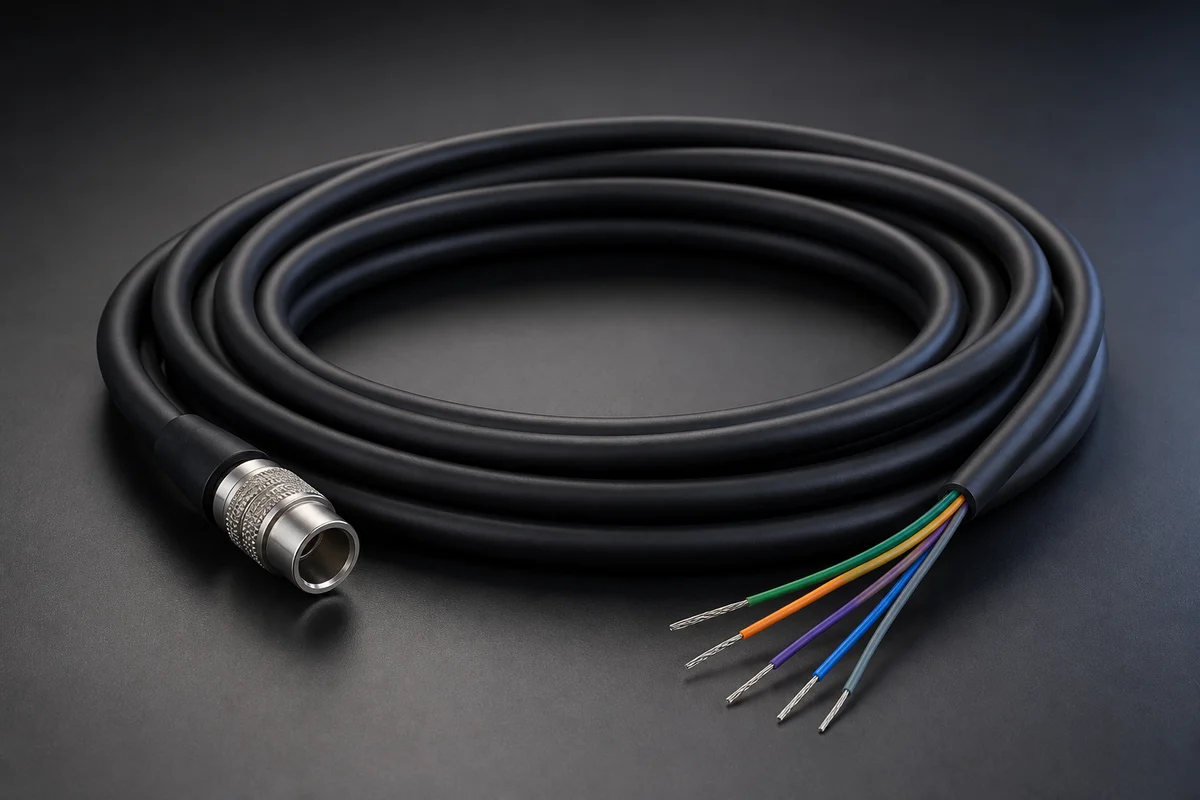

| IO-кабели Hirose 6-pin для камер (MV-ACP-H6p)25 арт. | Кабели IO и питания | Hirose 6-pin → открытые концы | 1–60 м | — |

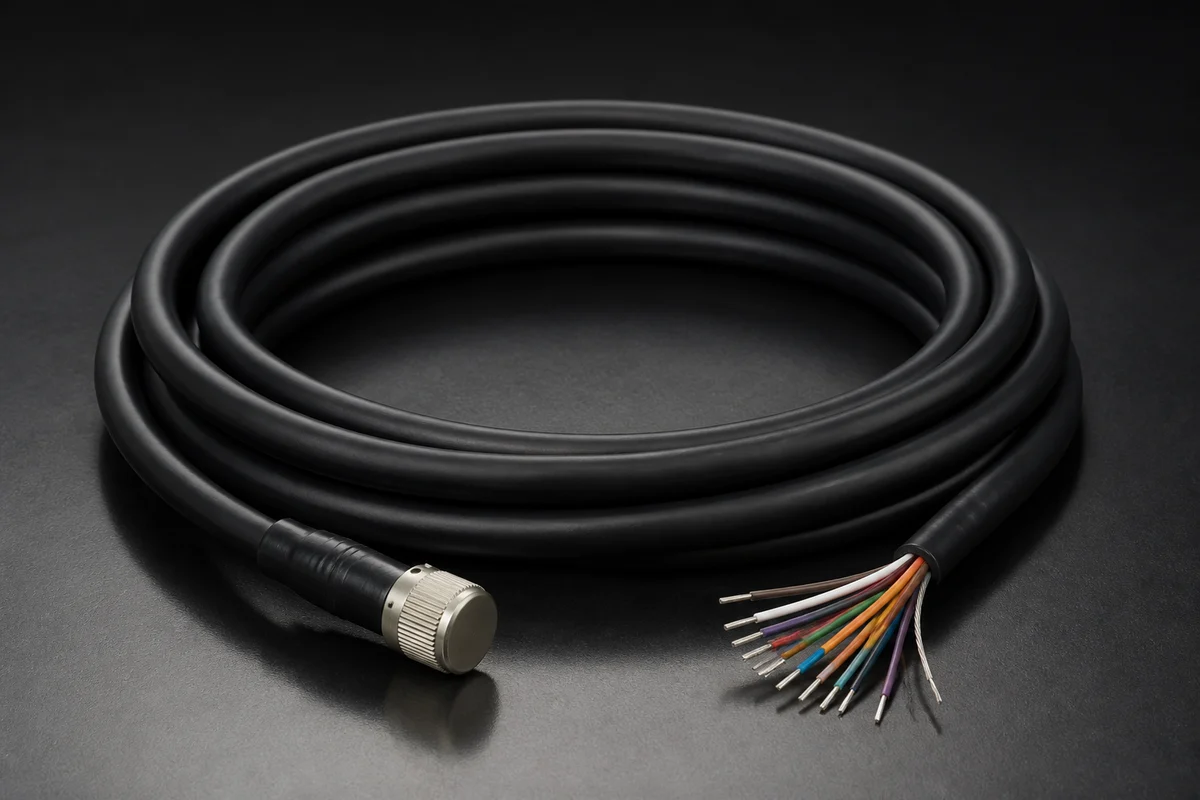

| IO-кабели 12-pin для камер (MV-ACP-H12p)11 арт. | Кабели IO и питания | Hirose 12-pin → открытые концы | 3–20 м | — |

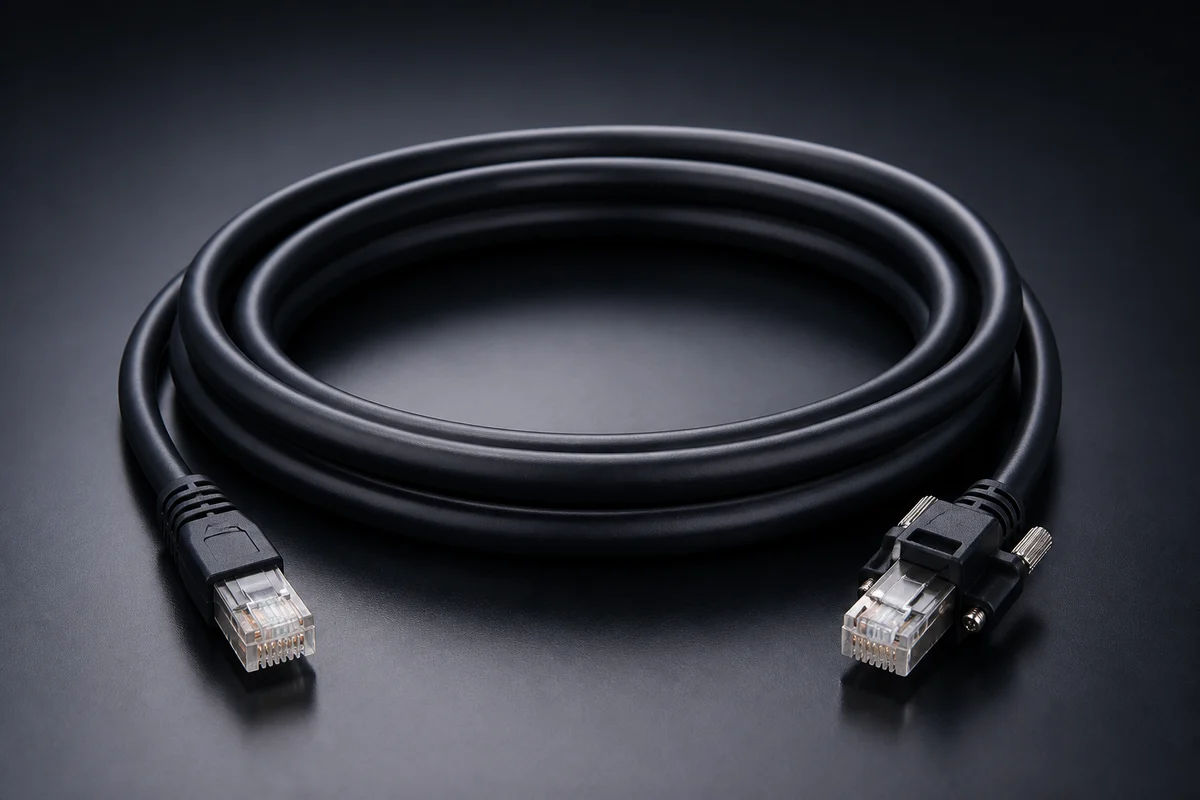

| Кабели и модули 10GigE (MV-AC10G): медь, оптика, SFP+31 арт. | Кабели данных | RJ45 / LC-оптика / SFP+ | 3–50 м | — |

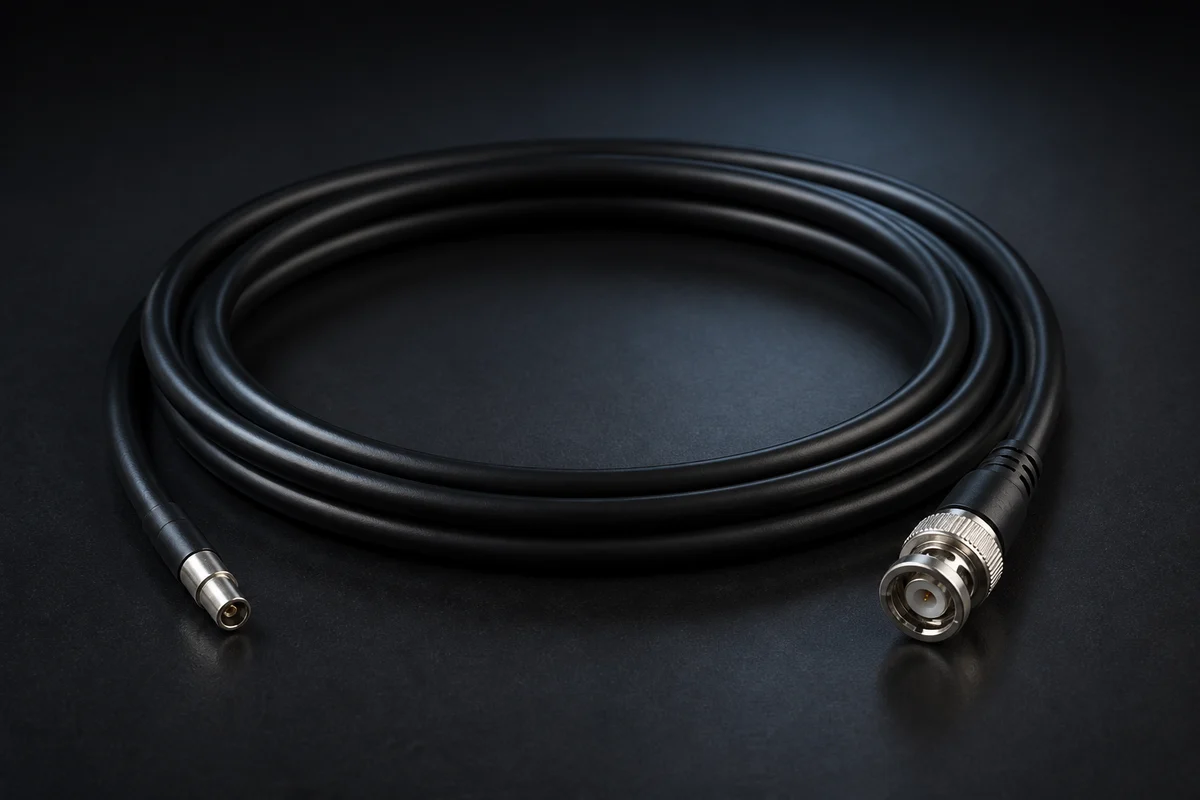

| Кабели CoaXPress CXP-6 и CXP-12 (MV-ACXP)36 арт. | Кабели данных | DIN / HD-BNC | 1,5–15 м | — |

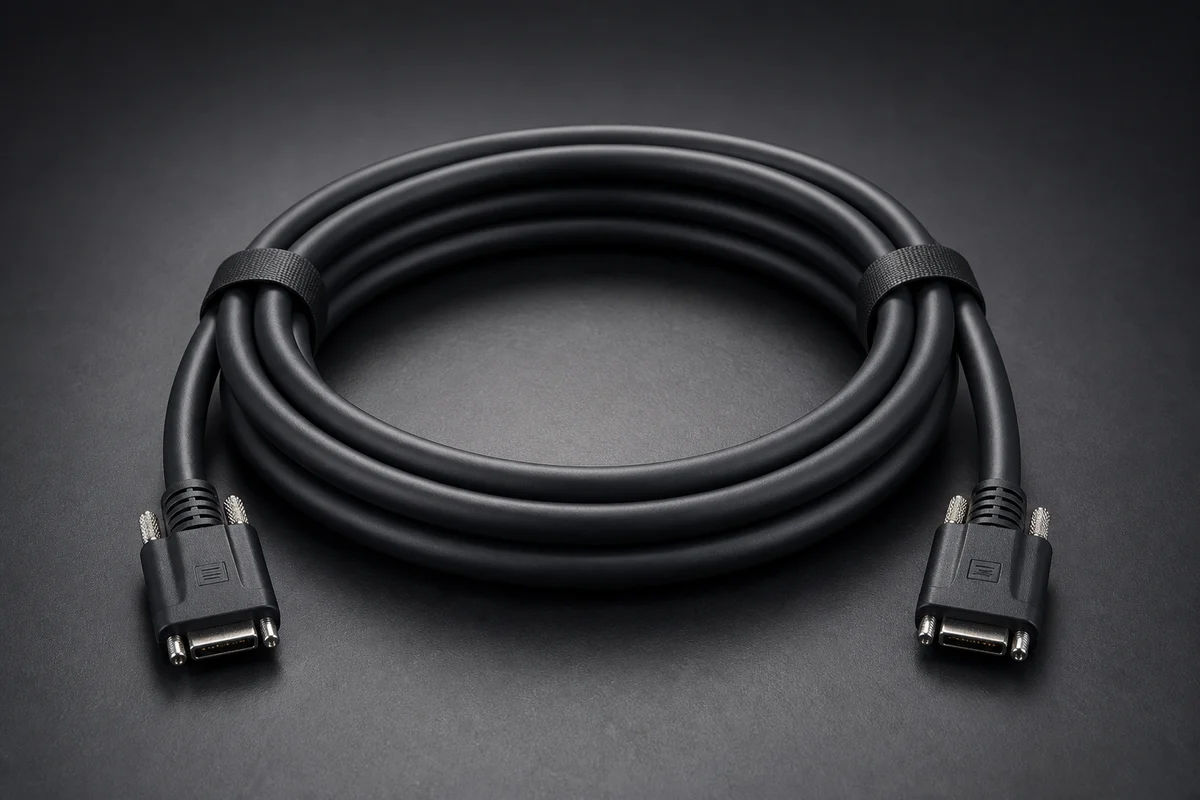

| Кабели Camera Link, включая оптические AOC (MV-ACCL)24 арт. | Кабели данных | SDR / MDR; AOC-оптика | 3–20 м | — |

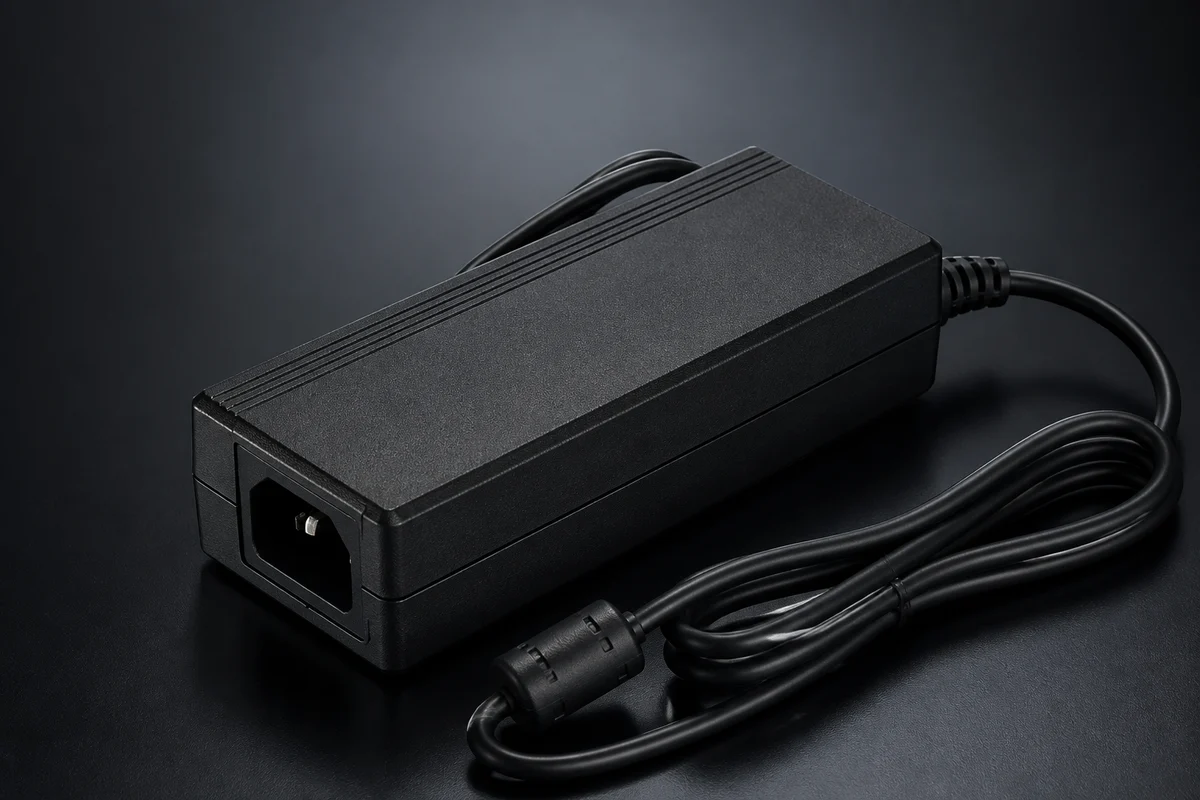

| Питание камер и ридеров Hikrobot: адаптеры и блоки питания17 арт. | Питание | Адаптеры 12/24/48 В | 0,8–1,5 м | ID2000EM, ID2000M, ID3000PM, ID3000XM |
| IO-box для ридеров ID (MV-IDA-IO-33)3 арт. | IO-модули | Клеммный IO-модуль | — | ID2000M, ID2000M-RJ45, ID2013EM-RJ45, ID3000PM |
| Крышки и светофильтры объективов ридеров ID и смарт-камер SC47 арт. | Защита | Защита и светофильтры | — | ID2000M-T, ID2000XM, ID3000RM, ID3000XM |
| Кронштейны и крепёж ридеров ID и IDH13 арт. | Крепёж | Кронштейны и подставки | — | ID2000M, ID2000XM, ID2013EM, ID2016M-16S/25S |
| Кронштейны и крепёж камер и смарт-камер6 арт. | Крепёж | Кронштейны и пластины | — | SC3000X, SC3000X-S, SC5000X C-mount, SC6000 |
| Кабели и зарядные базы ручных сканеров IDH66 арт. | Кабели данных | USB / RS-232; базы, аккумуляторы | 2–15 м | ID3000B LAN, ID3000B USB, ID7000B LAN, ID7000B USB |
| Подсветка и вспышки смарт-камер и ридеров (flash light)49 арт. | Подсветка | Панели и вспышки | — | ID2000XM Liquid Lens, ID3000RM, ID3013PM, ID3013PM-8 |
| IO-кабели для board-level камер CB6 арт. | Кабели IO и питания | DF50 / SH4 / DP254 → открытые концы | 0,15–2 м | — |
| Аксессуары контроллеров VC: кабели, крепёж, терминалы54 арт. | Прочее | Кабели, крепёж, терминалы | 0,06–3 м | VC/VT, VC2000, VC3000H, VC3000X |
| Аксессуары 3D-профилометров: кабели и калибровочные блоки77 арт. | Прочее | IO / RJ45 / AC кабели; калибровочные блоки | 1,5–50 м | DP series Laser Profiler, DL series Line Laser 3D Camera, DB series RGB-D Smart 3D Camera, MV-RS Galvanometer Laser 3D Camera |
| Прочие кабели и переходники ридеров ID23 арт. | Кабели данных | Переходники и спецкабели | 0,3–10 м | ID2000M-USB, ID2000XM, ID2004-06S-RBN/WBN, ID2013EM |
| Триггерные и переходные IO-кабели (MiniDP, DB9/DB15, M14, TJC8)22 арт. | Кабели IO и питания | MiniDP / DB9 / DB15 / M14 / TJC8 | 0,3–20 м | — |
| Кабели Ethernet M12 X-code → RJ45 для камер CT PRO и MAX36 арт. | Кабели данных | M12 X-code 8-pin → RJ45, 1–30 м, ST / HF / SF | 1–30 м | CT PRO, CT MAX |
| Кабели питания и ввода-вывода M8 A-code для камер CT37 арт. | Кабели IO и питания | M8 A-code 8-pin → свободные концы, 1–30 м, ST / HF / SF | 0,19–30 м | CT BASE, CT PRO, CT MAX |
| Кабели USB Type-C с винтовой фиксацией для камер CT5 арт. | Кабели данных | Type-C с винтами → USB Type-A, 0.5–5 м | 0,5–5 м | CT BASE, CT PRO, CT MAX |
| Защитные крышки объектива IP67 для камер CT PRO и MAX8 арт. | Защита | Ø37–65 мм, длина 38–85 мм | — | CT PRO, CT MAX |
| Зеркала и триггерные датчики для считывателей ID10 арт. | Прочее | Зеркала, кронштейны, фотодатчик | — | ID6000, ID7000 |
Выбор принадлежностей по узлу системы
Аксессуары разделены по функции и типу подключаемого оборудования. Электрическая часть включает кабели данных, питание, линии IO, адаптеры, блоки питания и IO-модули. Отдельно собраны оптика, подсветка, защитные элементы и крепёж. Такое устройство охватывает камеры машинного зрения, смарт-камеры SC, считыватели ID и IDH, board-level камеры CB, контроллеры VC и 3D-профилометры.
Канал данных выбирают по интерфейсу устройства. Для камер перечислены семейства GigE MV-ACG, USB 3.0 MV-ACU3, 10GigE MV-AC10G, CoaXPress MV-ACXP и Camera Link MV-ACCL. У считывателей ID есть собственные кабели MV-IDA-PE и Ethernet M12 8-pin MV-IDA-E. Для CT PRO и MAX выделены Ethernet M12 X-code — RJ45 и USB Type-C с винтовой фиксацией. Эти ветви рассматривают раздельно.
Питание и IO также привязаны к разъёмам и семействам. Для ID предусмотрен M12 12-pin MV-IDA-P, для SC — M12 17-pin MV-SCA, для обычных камер — Hirose 6-pin и 12-pin, для CT — M8 A-code. Board-level CB имеет собственную группу IO-кабелей. Триггерные и переходные варианты MiniDP, DB9/DB15, M14 и TJC8 образуют отдельную ветвь, поэтому назначение линии проверяют вместе с обоими соединителями.
Оптическое и механическое оснащение подбирают после устройства и электрических линий. Для SC и ридеров перечислены сменные M12-объективы, панели, вспышки, крышки и светофильтры; для CT PRO и MAX — защитные крышки IP67. Есть кронштейны камер, смарт-камер, ID и IDH, а для ручных IDH — кабели и зарядные базы. Контроллеры VC и 3D-профилометры имеют самостоятельные группы принадлежностей, включая крепёж, терминалы и калибровочные блоки.
Вопросы и ответы
Какие линии следует разделить при комплектации обычной камеры?
Канал данных выбирают среди GigE, USB 3.0, 10GigE, CoaXPress или Camera Link. Питание и IO вынесены в семейства Hirose 6-pin и 12-pin. Поэтому сначала определяют функцию линии, затем интерфейс и разъём.
Какие принадлежности выделены специально для ручных считывателей IDH?
Для ручных считывателей IDH предусмотрена самостоятельная группа кабелей и зарядных баз. Крепление ридеров ID и IDH также вынесено в отдельное семейство кронштейнов и крепежа.
Какие разъёмы собраны в группе триггерных и переходных IO-кабелей?
Отдельная переходная ветвь охватывает варианты MiniDP, DB9/DB15, M14 и TJC8. Её используют после определения нужной триггерной или адаптерной схемы, сверяя соединители с обеих сторон кабеля.
Что относится к оснащению контроллеров VC и 3D-профилометров?
Для контроллеров VC выделены кабели, крепёж и терминалы. У 3D-профилометров есть собственное семейство кабелей и калибровочных блоков. Эти группы выбирают по типу основного оборудования.
Какие оптические и световые компоненты предусмотрены для SC и ID?
Смарт-камеры и ридеры комплектуются сменными M12-объективами, крышками и светофильтрами. Для света предусмотрены панели SC, а также отдельная группа подсветки и вспышек для смарт-камер и считывателей.
