Матричная камера · CA series

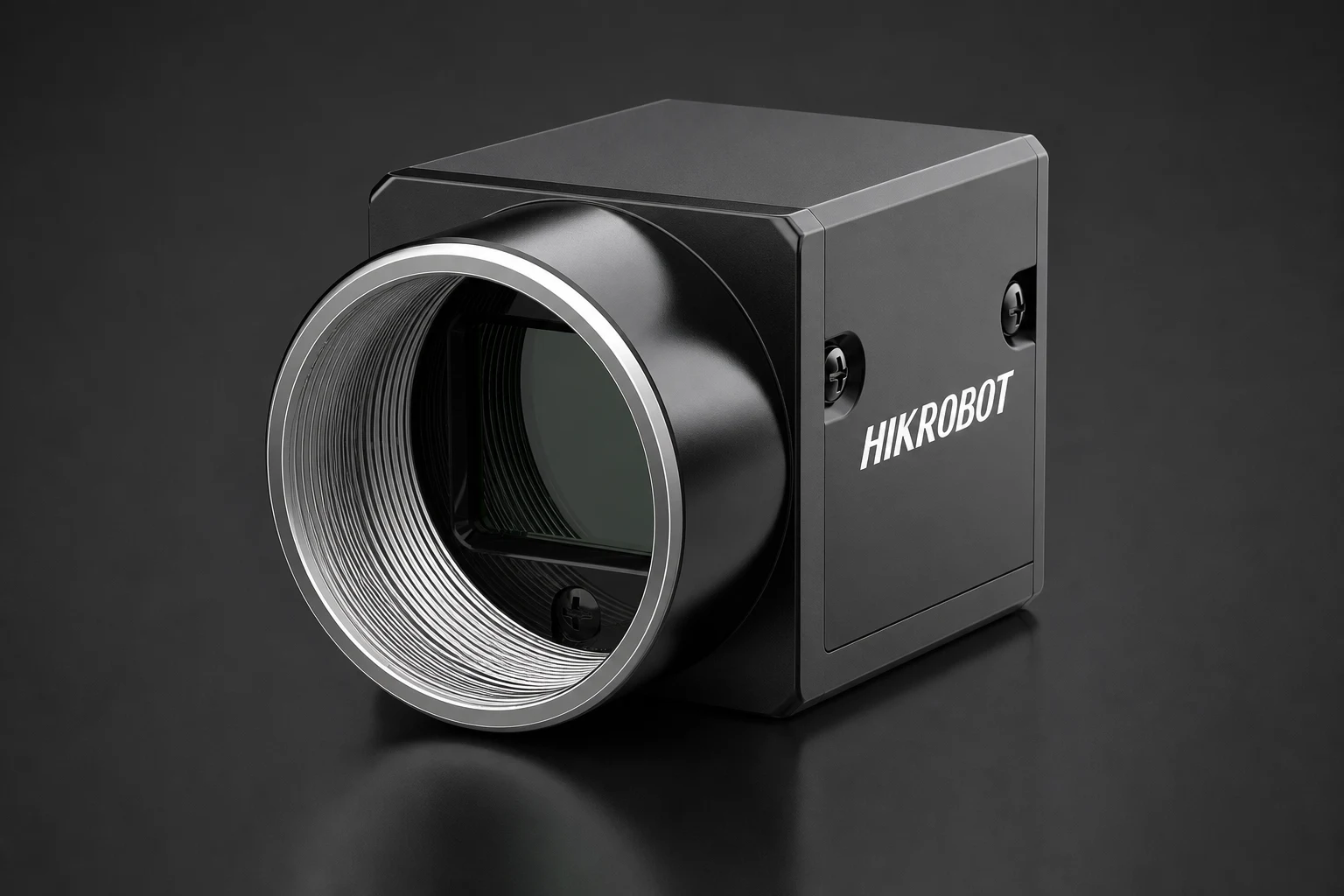

Hikrobot MV-CA003-20GC
Матричная камера Hikrobot MV-CA003-20GC с сенсором PYTHON300 (1/4″, глобальный затвор), кадром 672 × 512, частотой до 336 к/с, интерфейсом Gigabit Ethernet, креплением C-mount. Глобальный затвор фиксирует движущийся объект целиком для контроля формы, положения и размеров.
Производитель переводит эту серию на новые линейки. Модель есть в действующем прайсе — наличие, срок поставки и актуальный аналог подтвердим в первом ответе инженера.
- Срок поставки
- от 5 дней
- Гарантия
- 36 месяцев
Рабочий профиль и варианты выбора
При подборе MV-CA003-20GC исходной величиной становится частота: кадр 672 × 512 считывается до 336 к/с. Сенсор PYTHON300 формата 1/4 дюйма работает с глобальным затвором. Такое сочетание подходит для разбора быстротечных механических событий; передача построена на Gigabit Ethernet, динамический диапазон равен 59 дБ.
В прикладной установке выделяются три сценария: выделение отдельных фаз быстрого механизма, подсчёт небольших объектов в плотном потоке и контроль момента прохождения детали через зону наблюдения. Глобальный затвор и диапазон экспозиции от 40 мкс до 10 с позволяют согласовать резкость с движением и световым импульсом. Для сетевой разводки доступен PoE, а при отдельной цепи требуется 12 В DC.
Соседние исполнения расходятся по темпу, кадру и линии данных. MV-CA004-10GC V3.0 даёт цветной кадр 720 × 540, до 312,9 к/с и Gigabit Ethernet; У MV-CA003-21UC предусмотрены цветной кадр 640 × 480, до 814,5 к/с и USB3.0; MV-CA013-20GC переносит акцент на кадр 1280 × 1024, до 90 к/с и Gigabit Ethernet. MV-CA003-20GC оставляют в проекте, когда сочетание 672 × 512, 336 к/с и Gigabit Ethernet точнее соответствует циклу.
Характеристики
| Тип затвора | глобальный |
| Модель сенсора | PYTHON300 |
| Условный оптический формат сенсора | 1/4″ |
| Разрешение сенсора | 672×512 пикс. |
| Максимальная частота кадров | 336 к/с @ разрешение 672×512 пикс. |
| Цветность | цветная |
| Крепление объектива | C-mount |
| Интерфейс передачи данных | GigE (совместим с Fast Ethernet) |
| Технология сенсора | CMOS |
| Размер пикселя по осям | 4,8×4,8 мкм |
| Динамический диапазон | 59 дБ |
| Отношение сигнал/шум | 39,9 дБ |
| Диапазон выдержки | 40…10000000 мкс |
| Автоэкспозиция | выкл., однократно, непрерывно |
| Усиление | 0…15 дБ |
| Форматы пикселя | Mono8, Mono10, Mono12, BayerRG8, BayerRG10, BayerRG10p, BayerRG12, BayerRG12p, YUV422Packed, YUV422_YUYV_Packed, RGB8 |
| Биннинг | 1x1, 1x2, 2x1, 1x4, 4x1, 2x2, 2x4, 4x2, 4x4 |
| Прореживание | 1x1, 2x2 |
| Буфер изображений | 128 МБ |
| Совместимые протоколы | GigE Vision, GenICam |
| Версии протоколов связи | GigE Vision 1.2 |
| Протокол совместимого стороннего ПО | GigE Vision |
| Клиентское ПО | MVS |
| Операционные системы | Windows 7 (32/64 бит), Windows 10 (32/64 бит), Linux (32/64 бит) |
| Цифровые входы и выходы (линии) | 1 вход, с оптоизоляцией, линия 0; 1 выход, с оптоизоляцией, линия 1; 1 двунаправленная линия, без гальванической развязки, линия 2 |
| Напряжение питания | 12 В |
| Способ подачи питания | PoE |
| Поддержка PoE | да |
| Потребляемая мощность | 2,6 Вт (типичное) @ постоянный ток, напряжение питания 12 В |
| Степень защиты оболочки | IP30 |
| Рабочая температура | 0…50 °C |
| Температура хранения | -30…70 °C |
| Влажность | 20…80 % |
| Габариты | 29×29×42 мм |
| Масса | 68 г (примерно) |
| Сертификация | CE, RoHS, KC |
| Отражение изображения | по горизонтали, по вертикали |
Документы
Поставка в Казахстан
MV-CA003-20GC поставляем в Казахстан официально: MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Ходовые позиции отгружаем со склада, доставка от 5 дней при наличии; срок позиции под заказ инженер подтверждает в первом ответе. Внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Гарантия 36 месяцев, инженеры и склад запчастей в ЕАЭС.
Задачи в Казахстане: напитки и розлив
В напитках брак виден покупателю сразу, поэтому контроль ставят на выходе линии, где скорость максимальная. Глобальный затвор MV-CA003-20GC снимает всю матрицу одновременно, поэтому геометрия движущегося объекта в кадре не искажается. Объектив, подсветку и кабель подберём под вашу дистанцию и поле зрения — связку проверяем до отгрузки.
Подбор и применение
Выделение отдельных фаз быстрого механизма. Подсчёт небольших объектов в плотном потоке. Контроль момента прохождения детали через зону наблюдения.
Минимальный комплект: Начальная конфигурация узла содержит камеру MV-CA003-20GC, формирующий изображение объектив с байонетом C-mount и предназначенный для обмена кабель Gigabit Ethernet; электрическая часть питается по PoE либо от источника 12 В DC.
Рядом в линейке: MV-CA004-10GC V3.0 — Её рассматривают, если требуется цветной кадр 720 × 540 до 312,9 к/с через Gigabit Ethernet; MV-CA003-21UC — На неё переходят, когда нужен цветной кадр 640 × 480 до 814,5 к/с через USB3.0; MV-CA013-20GC — Этот вариант уместен ради кадр 1280 × 1024 до 90 к/с через Gigabit Ethernet.
Кабели и аксессуары для этой модели
Совместимость по данным производителя.
- Питание
- Питание
- Крепёж
- Крепёж камер
Вопросы и ответы
Как режим 672 × 512 до 336 к/с связан с задачами MV-CA003-20GC?
Режим рассчитан на разбора быстротечных механических событий: выделение отдельных фаз быстрого механизма и подсчёт небольших объектов в плотном потоке. Разрешение 672 × 512 задаёт число пространственных отсчётов, частота до 336 к/с — плотность наблюдений во времени, а глобальный затвор удерживает форму движущегося объекта.
Как построить линию данных и питания для камеры MV-CA003-20GC?
Кадры передаются через Gigabit Ethernet. В режиме PoE сетевой тракт одновременно несёт данные и питание; при раздельной схеме подключают источник 12 В DC.
Что определяет выбор объектива C-mount для MV-CA003-20GC в проектируемом посту?
Крепление камеры — C-mount, формат сенсора — 1/4 дюйма. Оптика должна перекрывать матрицу и передавать требуемый масштаб признака; фокусное расстояние определяют из рабочей дистанции и размеров наблюдаемой зоны.
Как диапазон экспозиции MV-CA003-20GC использовать при движении?
Для модели заявлен диапазон экспозиции от 40 мкс до 10 с. Короткий край уменьшает путь объекта за время накопления при достаточном освещении; глобальный затвор снимает весь кадр одновременно. Конкретное значение связывают со скоростью процесса и допустимым смазом.
В каком случае вместо MV-CA003-20GC рассматривать MV-CA004-10GC V3.0?
У MV-CA003-20GC полный кадр 672 × 512 передаётся до 336 к/с через Gigabit Ethernet. MV-CA004-10GC V3.0 предлагает цветной кадр 720 × 540 до 312,9 к/с через Gigabit Ethernet. При выборе сопоставляют разрешение, частоту, интерфейс и другие паспортные параметры, значимые для конкретного поста.
Откуда идёт поставка в Казахстан?
Внутри ЕАЭС поставка идёт без таможенного оформления на границе. Ходовые позиции отгружаем со склада, срок позиции под заказ подтверждаем при запросе.
Какая гарантия действует в Казахстане?
На оборудование действует гарантия 36 месяцев; инженеры и склад запчастей — в ЕАЭС.
Что нужно от нас, чтобы вы подобрали конфигурацию?
Пришлите образцы изделия и опишите задачу — инженер проверит решение и вернёт видео работы вместе с заключением. Это бесплатно и делается до покупки.
