Матричная камера · CA Series

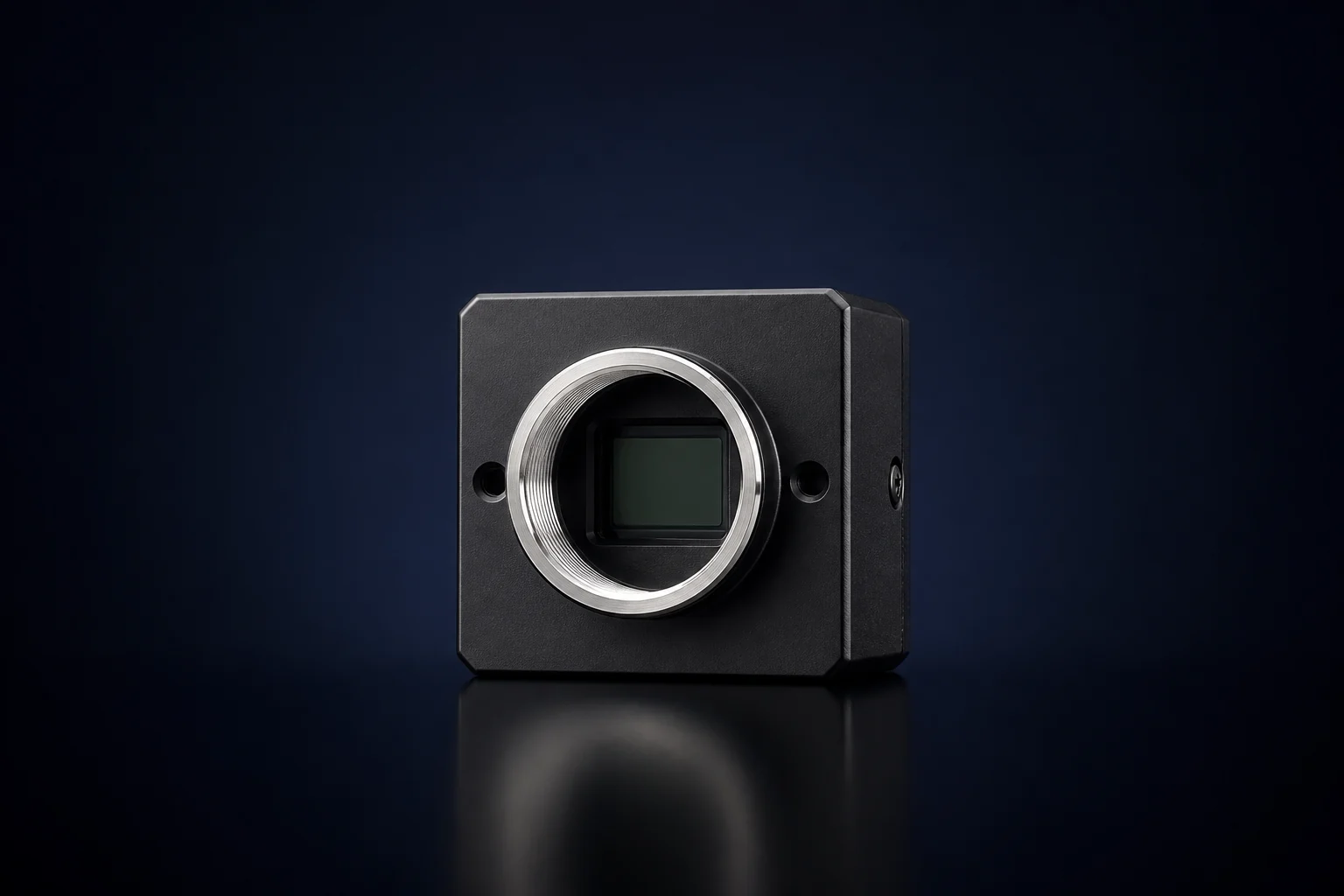

Hikrobot MV-CA032-10GM
MV-CA032-10GM снята с производства; страница сохранена для идентификации установленных устройств и подбора замены. Это монохромная матричная камера Hikrobot с сенсором Sony IMX265 (1/1,8″, глобальный затвор), кадром 2048 × 1536, частотой до 37,5 к/с, интерфейсом Gigabit Ethernet. Преемник — MV-CS032-60GM.
- Срок поставки
- от 5 дней
- Гарантия
- 36 месяцев
Снятие с производства
Модель снята с производства.
Последняя дата закупки у производителя: 30.12.2025.
Замена по данным производителя:
Критерии выбора для поста контроля
У этой конфигурации сначала оценивают размер кадра 2048 × 1536, затем требуемые 37,5 к/с. MV-CA032-10GM использует сенсор Sony IMX265 формата 1/1.8 дюйма, пиксель 3.45 мкм x 3.45 мкм и глобальный затвор. Тип изображения — монохромный. По набору параметров камера рассчитана на детальных измерений по яркостному изображению, поток передаётся по Gigabit Ethernet.
При привязке к техпроцессу в центре внимания: измерение мелких геометрических отклонений, выявление локального контрастного дефекта и проверка присутствия небольших компонентов. Глобальный затвор и режим UltraShort от 1 до 14 мкс и основной диапазон от 15 мкс до 10 с позволяют согласовать резкость с движением и световым импульсом. Разъём Hirose выводит оптоизолированные вход и выход, а также двунаправленную неизолированную линию для аппаратной привязки.
Соседние исполнения расходятся по темпу, кадру и линии данных. MV-CA032-10GC переносит акцент на цветной кадр 2048 × 1536, до 37,5 к/с и Gigabit Ethernet; Для MV-CA023-10GM характерны кадр 1920 × 1200, до 41 к/с и Gigabit Ethernet; MV-CA050-12GC даёт кадр 2448 × 2048, до 24,1 к/с и Gigabit Ethernet. У MV-CA032-10GM свой баланс: 2048 × 1536, предел 37,5 к/с и подключение Gigabit Ethernet.
Характеристики
| Тип устройства | 3.1 MP GigE Area Scan Camera |
| Тип сенсора | CMOS, global shutter |
| Сенсор | Sony IMX265 |
| Формат сенсора | 1/1.8″ |
| Разрешение | 2048 × 1536 |
| Размер пикселя | 3.45 μm x 3.45 μm |
| Макс. частота кадров | 37.5 fps @ 2048 × 1536 |
| Моно/цвет | Mono |
| Динамический диапазон | 73 dB |
| Выдержка | UltraShort exposure mode: 1 μs to 14 μs Standard exposure mode: 15 μs to 10 sec |
| Усиление | 0 dB to 20 dB |
| Интерфейс данных | Gigabit Ethernet, compatible with Fast Ethernet |
| Цифровые входы/выходы | 6-pin Hirose connector provides power and I/O, including opto-isolated input x 1 (Line0), opto-isolated output x 1(Line1), and bi-directional non-isolated I/O x 1 (Line2) |
| Крепление объектива | C-mount |
| Питание | 12 VDC, supports PoE |
| Потребляемая мощность | Typ. 3.2 W @ 12 VDC |
| Класс защиты | IP30 (under proper lens installation and wiring) |
| Рабочая температура | 0 °C to 50 °C (32 °F to 122 °F) |
| Температура хранения | –30 °C to 70 °C (–22 °F to 158 °F) |
| Влажность | 20% RH to 80% RH (no condensation) |
| Габариты | 29 mm × 29 mm × 42 mm (1.1″ × 1.1″ × 1.7″) |
| Вес | Approx. 68 g (0.15 lb.) |
| Сертификация | CE-EMC, KC, CE-LVD, UL, FCC-SDoC |
| Совместимость | GigE Vision V2.0, GenICam |
Поставка в Казахстан
MV-CA032-10GM поставляем в Казахстан официально: MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Ходовые позиции отгружаем со склада, доставка от 5 дней при наличии; срок позиции под заказ инженер подтверждает в первом ответе. Внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Гарантия 36 месяцев, инженеры и склад запчастей в ЕАЭС.
Задачи в Казахстане: мясо-молочная переработка
На переработке контроль встроен в линию: упаковка, дата, шов, этикетка — всё проверяется на скорости конвейера, без отдельного поста контролёра. MV-CA032-10GM — с глобальным затвором: снимать можно на ходу, не останавливая поток ради корректного кадра. Пришлите образцы изделия — получите видео работы и заключение инженера до того, как что-то покупать.
Подбор и применение
Измерение мелких геометрических отклонений. Выявление локального контрастного дефекта. Проверка присутствия небольших компонентов.
Минимальный комплект: Начальная конфигурация узла содержит камеру MV-CA032-10GM, формирующий изображение объектив с байонетом C-mount и предназначенный для обмена кабель Gigabit Ethernet; электрическая часть питается по PoE либо от источника 12 В DC.
Рядом в линейке: MV-CA032-10GC — Этот вариант уместен ради цветной кадр 2048 × 1536 до 37,5 к/с через Gigabit Ethernet.; MV-CA023-10GM — Её выбирают для конфигурации с кадр 1920 × 1200 до 41 к/с через Gigabit Ethernet.; MV-CA050-12GC — Её рассматривают, если требуется кадр 2448 × 2048 до 24,1 к/с через Gigabit Ethernet..
Кабели и аксессуары для этой модели
Совместимость по данным производителя.
- Кабели данных
- GigE
- Кабели IO и питания
- IO Hirose 6-pin
- Питание
- Питание
- Крепёж
- Крепёж камер
Вопросы и ответы
Что определяет выбор объектива C-mount для MV-CA032-10GM в проектируемом посту?
Крепление камеры — C-mount, формат сенсора — 1/1.8 дюйма, пиксель 3.45 мкм x 3.45 мкм. Оптика должна перекрывать матрицу и передавать требуемый масштаб признака; фокусное расстояние определяют из рабочей дистанции и размеров наблюдаемой зоны.
Какие сигнальные цепи доступны через Hirose у MV-CA032-10GM?
На разъёме Hirose находятся один оптоизолированный вход, один оптоизолированный выход и одна двунаправленная неизолированная линия. Их используют для получения события запуска и связи момента съёмки с внешней автоматикой; основной поток при этом идёт через Gigabit Ethernet.
В каком случае вместо MV-CA032-10GM рассматривать MV-CA032-10GC?
У MV-CA032-10GM полный кадр 2048 × 1536 передаётся до 37,5 к/с через Gigabit Ethernet. MV-CA032-10GC предлагает цветной кадр 2048 × 1536 до 37,5 к/с через Gigabit Ethernet. При выборе сопоставляют разрешение, частоту, интерфейс и другие паспортные параметры, значимые для конкретного поста.
Как режим 2048 × 1536 до 37,5 к/с связан с задачами MV-CA032-10GM?
Режим рассчитан на детальных измерений по яркостному изображению: измерение мелких геометрических отклонений и выявление локального контрастного дефекта. Разрешение 2048 × 1536 задаёт число пространственных отсчётов, частота до 37,5 к/с — плотность наблюдений во времени, а глобальный затвор удерживает форму движущегося объекта.
Как построить линию данных и питания для камеры MV-CA032-10GM?
Кадры передаются через Gigabit Ethernet. В режиме PoE сетевой тракт одновременно несёт данные и питание; при раздельной схеме подключают источник 12 В DC. Сигнальный разъём для внешнего запуска, если он используется, ведут отдельной цепью.
Откуда идёт поставка в Казахстан?
Внутри ЕАЭС поставка идёт без таможенного оформления на границе. Ходовые позиции отгружаем со склада, срок позиции под заказ подтверждаем при запросе.
Какая гарантия действует в Казахстане?
На оборудование действует гарантия 36 месяцев; инженеры и склад запчастей — в ЕАЭС.
