Плата-камера · CB Series

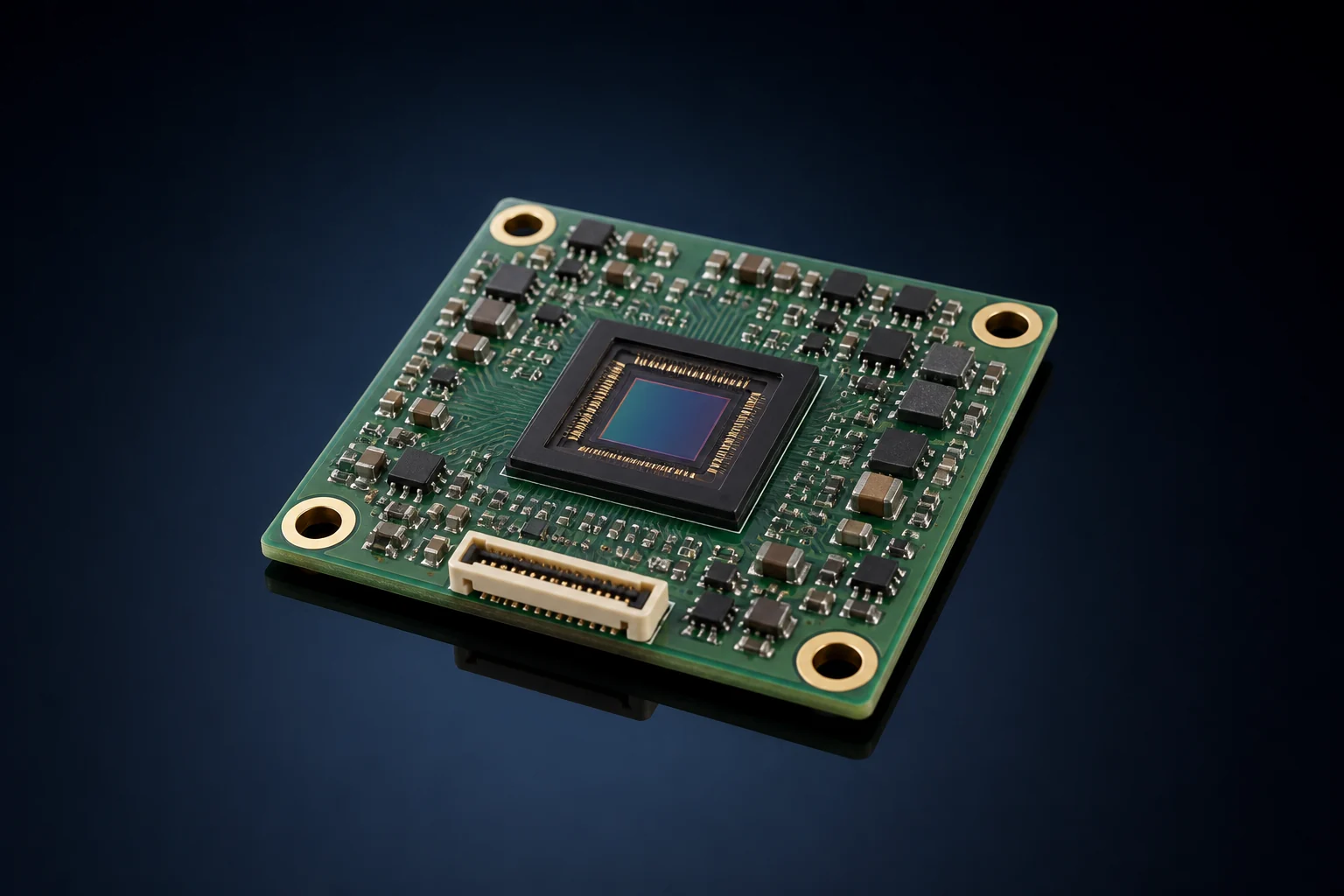

Hikrobot MV-CB013-A0UM-C
Монохромная бескорпусная матричная камера Hikrobot MV-CB013-A0UM-C с сенсором CMOS (1/2″, глобальный затвор), кадром 1280 × 1024, частотой до 201 к/с, интерфейсом USB 3.0, креплением C-mount. Бескорпусное монохромное исполнение подходит для контроля формы и положения движущихся объектов по яркости и контрасту.
- Срок поставки
- от 5 дней
- Гарантия
- 36 месяцев
Контрастные объекты в высоком темпе
Контуры и яркостные переходы на быстром объекте регистрирует MV-CB013-A0UM-C. Её монохромная матрица CMOS имеет формат 1/2″ и сетку 1280 × 1024, а физический шаг составляет 4,8 мкм. За один момент экспонируется весь кадр благодаря глобальному затвору. При работе по USB 3.0 камера выдаёт до 201 к/с; объектив присоединяется к C-mount.
Модель можно заложить в станцию контроля положения, счётчик деталей или узел поиска одноцветной маркировки. Установка выдержки от 9 мкс помогает отделить границу движущегося изделия от фона. Входные и выходные события распределяются между Line 2 и Line 5, причём оба I/O двунаправленные и не имеют развязки. Питание 5 В DC поступает по USB при типичном расходе мощности 1,6 Вт.
MV-CB013-A0UM-B совпадает по сенсору, разрешению и скорости, но выполнена одной платой 32,5 × 32,5 × 1,6 мм массой около 10 г. MV-CB013-A0UC-C оставляет C-mount и 201 к/с, добавляя цветовой канал и повышая типичное потребление до 2,8 Вт. Поэтому MV-CB013-A0UM-C занимает место корпусного монохромного решения: оптика уже опирается на C-mount, а цветовая информация не увеличивает поток.
Характеристики
| Тип устройства | 1.3 MP USB 3.0 Board Level Camera |
| Тип сенсора | CMOS, global shutter |
| Формат сенсора | 1/2″ |
| Разрешение | 1280 × 1024 |
| Размер пикселя | 4.8 μm × 4.8 μm |
| Макс. частота кадров | 201 fps @1280 × 1024 |
| Моно/цвет | Mono |
| Динамический диапазон | 53 dB |
| Выдержка | 9 μs to 10 sec |
| Усиление | 0 dB to 16 dB |
| Интерфейс данных | USB3.0 |
| Цифровые входы/выходы | Bi-directional non-isolated I/O × 2 (Line 2, Line 5) |
| Крепление объектива | C-mount |
| Питание | USB3.0 power supply |
| Потребляемая мощность | Typ. 1.6 W @ 5 VDC (USB3.0 provides power supply) |
| Рабочая температура | 0 °C to 50 °C (32 °F to 122 °F) |
| Температура хранения | -30 °C to 70 °C (-22 °F to 158 °F) |
| Влажность | 20% to 80% RH, non-condensing |
| Габариты | 35 mm × 35 mm × 8.6 mm (1.4″ × 1.4″ × 0.3″) |
| Вес | Approx. 30 g (0.07 lb.) |
| Сертификация | CE-EMC, KC |
| Совместимость | USB3 Vision, GenICam |
Поставка в Казахстан
MV-CB013-A0UM-C поставляем в Казахстан официально: MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Ходовые позиции отгружаем со склада, доставка от 5 дней при наличии; срок позиции под заказ инженер подтверждает в первом ответе. Внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Гарантия 36 месяцев, инженеры и склад запчастей в ЕАЭС.
Задачи в Казахстане: электроника и приборостроение
В электронике контролируемый объект мелкий, а допуск жёсткий: разрешение и оптика здесь определяют, увидите вы дефект или узнаете о нём от заказчика. MV-CB013-A0UM-C — с глобальным затвором: снимать можно на ходу, не останавливая поток ради корректного кадра. Инженер соберёт под задачу комплект целиком: камера, оптика, свет, крепление — и проверит его на ваших образцах.
Подбор и применение
Поиск границ изделия при непрерывном движении. Синхронный захват контрастных меток. Высокочастотное измерение координаты детали.
Минимальный комплект: Для начала работы нужны MV-CB013-A0UM-C, покрывающий формат 1/2″ объектив C-mount и USB 3.0-кабель, по которому камера принимает 5 В DC.
Рядом в линейке: MV-CB013-A0UM-B — Её выбирают для одно-платной компоновки толщиной 1,6 мм и массой около 10 г.; MV-CB013-A0UC-C — Эта камера сохраняет C-mount и 201 к/с, но регистрирует цвет..
Кабели и аксессуары для этой модели
Совместимость по данным производителя.
Вопросы и ответы
Какой круг изображения нужен C-mount объективу для MV-CB013-A0UM-C?
Оптика с креплением C-mount должна покрывать матрицу формата 1/2″. Плотность деталей ограничивают 1280 × 1024 элементов с шагом 4,8 мкм. Фокусное расстояние выбирают уже из геометрии сцены и требуемого размера контролируемого участка.
Что ограничивает смаз при предельном темпе 201 к/с у этой модели?
Все строки захватываются глобально, а выдержка регулируется начиная с 9 мкс. Максимальные 201 к/с указаны для 1280 × 1024. Совместное действие этих параметров позволяет наблюдать частые события, если подсветка обеспечивает короткую экспозицию.
Как подключить MV-CB013-A0UM-C к хосту без отдельного блока 5 В?
USB 3.0 объединяет обмен изображениями и питание камеры. На стороне порта требуются 5 В DC с учётом типичного потребления 1,6 Вт. Для программного взаимодействия устройство использует USB3 Vision и GenICam.
Каковы электрические ограничения двух двунаправленных линий I/O?
Line 2 и Line 5 допускают назначение в обоих направлениях, но электрически не развязаны. Их подключают к согласованным уровням управляющей схемы. Когда между устройствами возможно различие потенциалов, добавляют внешнее разделение цепей.
Чем корпусное исполнение отличается от MV-CB013-A0UM-B при монтаже?
MV-CB013-A0UM-C имеет C-mount, размеры 35 × 35 × 8,6 мм и массу около 30 г. Версия B при тех же 201 к/с представляет собой single board 32,5 × 32,5 × 1,6 мм массой около 10 г и требует собственной оптической механики.
Как происходит поставка в Казахстан?
MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Поставка внутри ЕАЭС проходит без таможенных пошлин; конкретный срок инженер называет по позиции.
Что с гарантией, если оборудование куплено в Казахстан?
Гарантия — 36 месяцев. Обслуживают её инженеры MVisionPro, склад запчастей находится в ЕАЭС, поэтому гарантийный случай не требует отправки оборудования в Китай.
Можно ли получить коммерческое предложение на эту позицию?
Счёт и условия оформляем по запросу. В ответе инженер сразу уточнит конфигурацию, чтобы в предложение не попало лишнее.
