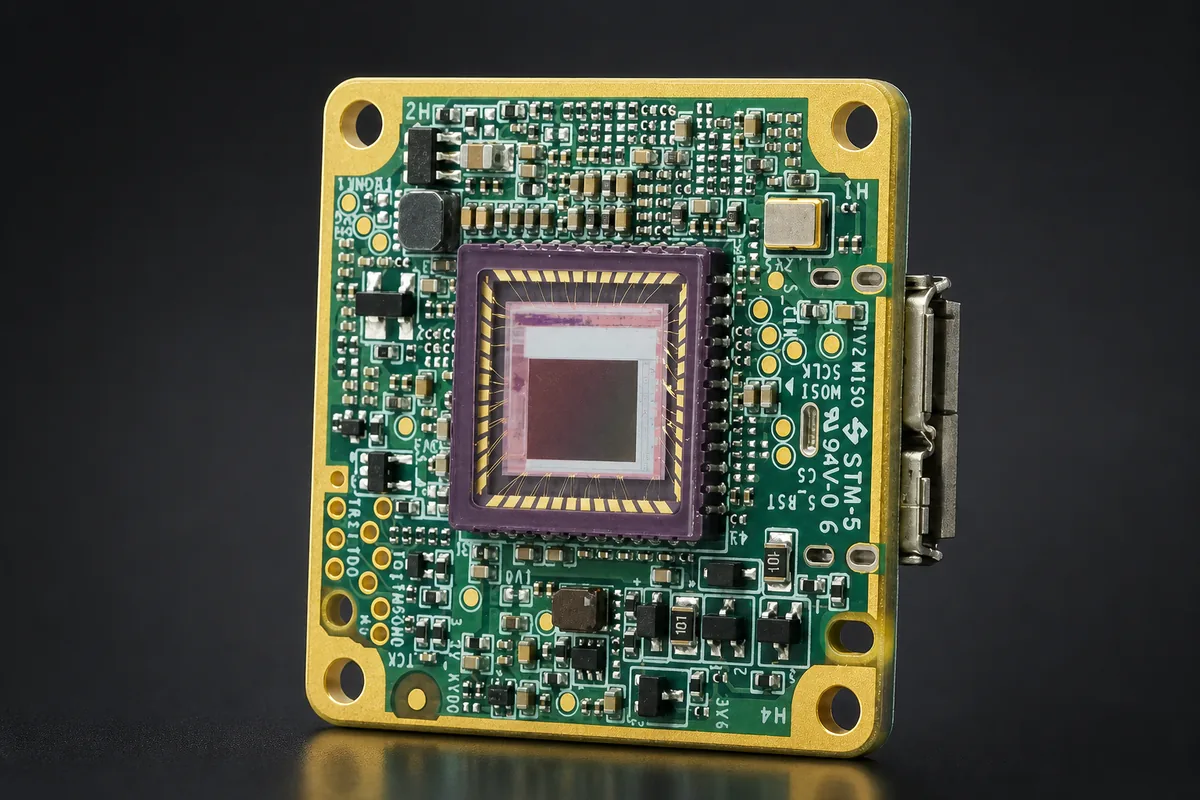

Hikrobot MV-CB020-60UC-C

Быстрая цветная плата среднего разрешения

Баланс между скоростью и размером цветного кадра у MV-CB020-60UC-C задают 1624 × 1240 при 179,9 к/с. Сенсор Stacked BSI формата 1/2,53″ работает с глобальным затвором, поэтому цветовые границы на перемещающейся детали сохраняют форму. Поток передаётся по USB 3.0, а совместимость с USB 2.0 оставляет возможность подключения с ограниченной пропускной способностью.

Модель подходит для сортировки по цветной метке, контроля присутствия разноокрашенных компонентов и определения их положения в быстром механизме. Плата выполнена с креплением C-mount: без объектива камера имеет габарит 35 × 35 × 8,6 мм и массу около 30 г. USB 3.0 одновременно подаёт питание при потреблении 1,6 Вт, а две двунаправленные неизолированные линии позволяют связать момент захвата с внешней логикой.

MV-CB020-60UM-C имеет те же Stacked BSI, 1624 × 1240 и 179,9 к/с, но формирует монохромный поток и потребляет 1,5 Вт. MV-CB016-10UC-C V4.0 уменьшает кадр до 1440 × 1080 и частоту до 165,4 к/с, используя Sony IMX273. MV-CB050-60UC-C-F повышает детализацию до 2448 × 2048 при 80 к/с и предлагает фиксированный C-mount в корпусе 29 × 29 × 31,3 мм.

Документы

Поставка в Казахстан

MV-CB020-60UC-C поставляем в Казахстан официально: MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Ходовые позиции отгружаем со склада, доставка от 5 дней при наличии; срок позиции под заказ инженер подтверждает в первом ответе. Внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Гарантия 36 месяцев, инженеры и склад запчастей в ЕАЭС.

Задачи в Казахстане: зерно и элеваторы

Зерновой терминал не останавливают ради контроля: состав под погрузкой, лента идёт, и разбирать маркировку на таре приходится в пыли и на ходу. Глобальный затвор MV-CB020-60UC-C снимает всю матрицу одновременно, поэтому геометрия движущегося объекта в кадре не искажается. Пришлите образцы изделия — получите видео работы и заключение инженера до того, как что-то покупать.

Подбор и применение

Сортировка деталей по быстро меняющейся метке. Контроль цветных компонентов без останова. Определение координат цветовой границы.

Минимальный комплект: Начальный узел собирают из MV-CB020-60UC-C, объектива C-mount для сенсора 1/2,53″, кабеля USB 3.0 и питания от его порта.

Рядом в линейке: MV-CB020-60UM-C — Выбирать для монохромной обработки при тех же 179,9 к/с; MV-CB016-10UC-C V4.0 — Подходит для цветных 1440 × 1080 на Sony IMX273; MV-CB050-60UC-C-F — Предпочесть ради разрешения 2448 × 2048 и C-mount.

Кабели и аксессуары для этой модели

Совместимость по данным производителя.

Кабели данных

USB 3.0

Питание

Питание

Крепёж

Крепёж камер

Все семейства аксессуаров →

Вопросы и ответы

Как соотнести частоту 179,9 к/с с размером цветного кадра камеры?

Максимальный режим объединяет 179,9 к/с и разрешение 1624 × 1240. Он подходит, когда алгоритму нужна цветная деталь среднего размера и частое обновление, а глобальный затвор сохраняет геометрию при перемещении объекта.

Какой вариант установки оптики выбрать для встроенного узла?

MV-CB020-60UC-C выпускается с креплением C-mount, поэтому в узел закладывают объектив C-mount, покрывающий сенсор формата 1/2,53″. Для собственной оптической сборки предназначена безбайонетная плата MV-CB020-60UC-B, для резьбы M12 — исполнение MV-CB020-60UC-S; это отдельные позиции.

Можно ли подключить плату к USB 2.0 и сохранить полный режим?

Совместимость с USB 2.0 заявлена, однако полный поток 1624 × 1240 при 179,9 к/с относится к USB 3.0. Более медленное соединение можно использовать только с учётом снижения передаваемого объёма данных.

Как питать цветную камеру и какую мощность заложить в USB-узле?

Питание поступает непосредственно от USB 3.0, потребляемая мощность цветной версии равна 1,6 Вт. Порт и кабель одновременно обеспечивают энергоснабжение и высокоскоростной обмен, объединяя обе функции в одной линии.

Какие аппаратные каналы есть для синхронизации быстрого цикла?

MV-CB020-60UC-C имеет два двунаправленных неизолированных входа-выхода — Line 2 и Line 5. Их можно распределить между внешним запуском и ответным событием, согласовав уровни с электрической схемой прибора.

Нужно ли таможенное оформление при поставке в Казахстан?

Поставляем официально как дистрибьютор Hikrobot: внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Срок по конкретной позиции инженер подтверждает в первом ответе.

Гарантия на оборудование в Казахстане — какая и от кого?

36 месяцев гарантии. Мы официальный дистрибьютор Hikrobot, поэтому гарантийные обязательства закрываются нами, а не перепродавцом.

Как понять, что эта модель подойдёт под мою задачу?

Проверка на образцах — штатный этап: вы присылаете изделия, мы показываем, как решение ведёт себя на них.
