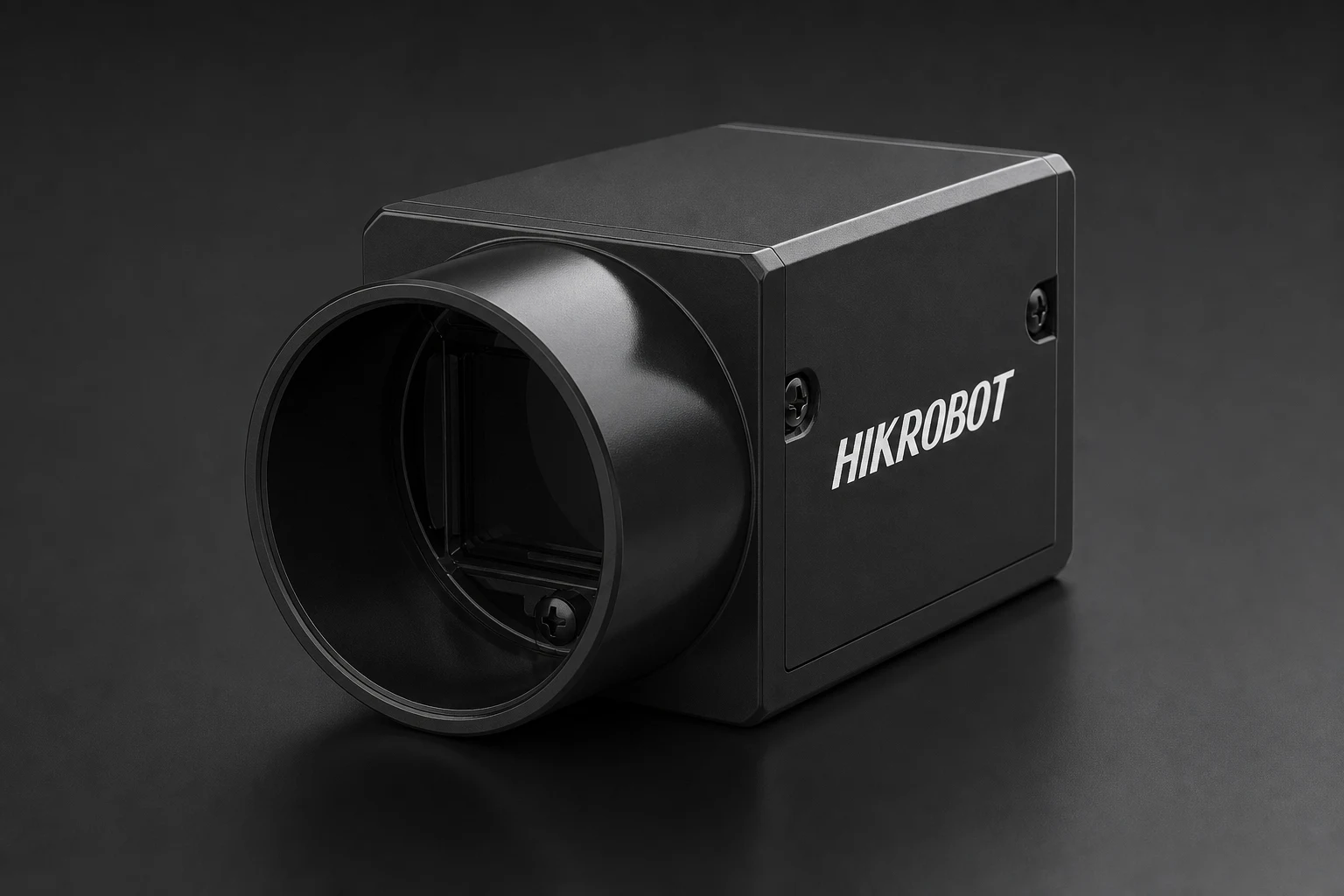

Hikrobot MV-CE050-30UC

Прямое USB-подключение для 5-мегапиксельных задач

Кадр 2592 × 1944 и темп до 44,7 к/с позволяют MV-CE050-30UC совмещать измерительную детализацию с регулярным наблюдением за состояниями объекта. Изображение строит Aptina AR0521 формата 1/2.5″. Канал USB3.0 рассчитан на близкое размещение вычислителя и обратно совместим с USB2.0, а компактный корпус 29 × 29 × 30 мм облегчает встраивание в ограниченный объём.

Такую конфигурацию применяют при поиске отсутствующего элемента, контроле очертания и сопоставлении положения деталей между последовательными кадрами. Питание может поступать непосредственно от USB3.0; доступен также вход 12 В DC. Один оптоизолированный вход, один оптоизолированный выход и двунаправленная неизолированная линия выведены на 6-контактный Hirose. Рабочая среда ограничена 0–50 °C и 20–80 % RH.

Сетевой аналог MV-CE050-31GC V3.0 использует Aptina AR0521 и такое же разрешение, формирует цветное изображение, поддерживает PoE, но ограничен 24 к/с. MV-CE060-10UM остаётся на USB3.0, увеличивает кадр до 3072 × 2048 и работает с близкими 42,7 к/с на Sony IMX178. Если важна одновременная фиксация быстрого движения, цветная MV-CE013-80GC V3.0 предлагает глобальный затвор и 89,9 к/с при снижении разрешения до 1280 × 1024.

Характеристики

Поставка в Казахстан

MV-CE050-30UC поставляем в Казахстан официально: MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Ходовые позиции отгружаем со склада, доставка от 5 дней при наличии; срок позиции под заказ инженер подтверждает в первом ответе. Внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Гарантия 36 месяцев, инженеры и склад запчастей в ЕАЭС.

Задачи в Казахстане: электроника и приборостроение

В электронике контролируемый объект мелкий, а допуск жёсткий: разрешение и оптика здесь определяют, увидите вы дефект или узнаете о нём от заказчика. У MV-CE050-30UC 2592 × 1944 px — при таком разрешении один пост контроля закрывает то, на что иначе ставят два. Инженер соберёт под задачу комплект целиком: камера, оптика, свет, крепление — и проверит его на ваших образцах.

Подбор и применение

Сопоставление положения элементов в серии кадров. Проверка заполнения посадочных мест. Измерение внешнего контура через USB3.0.

Минимальный комплект: Для первого изображения соединяют MV-CE050-30UC, объектив с посадкой C-mount и USB3.0-кабель, используя питание USB3.0 либо отдельные 12 В DC.

Рядом в линейке: MV-CE050-31GC V3.0 — Берут для цветного кадра 2592 × 1944, Gigabit Ethernet и PoE.; MV-CE060-10UM — Предпочитают ради 3072 × 2048 при близких 42,7 к/с.; MV-CE013-80GC V3.0 — Применяют для цветного движения с глобальным затвором и 89,9 к/с..

Кабели и аксессуары для этой модели

Совместимость по данным производителя.

Кабели данных

USB 3.0

Кабели IO и питания

IO Hirose 6-pin

Питание

Питание

Крепёж

Крепёж камер

Все семейства аксессуаров →

Вопросы и ответы

Какой объём пространственных данных даёт разрешение 2592 × 1944?

Произведение сторон кадра составляет около 5 Мп. Сенсор Aptina AR0521 имеет формат 1/2.5″, поэтому итоговый масштаб признака определяется тем, какую рабочую область объектив спроецирует на эти 2592 × 1944 отсчёта.

Достаточно ли USB3.0 одновременно для обмена данными и электропитания?

Устройство поддерживает питание от USB3.0 и потребляет 2,5 Вт. В конфигурации с отдельной силовой цепью предусмотрено 12 В DC. USB2.0 совместим по подключению, но интерфейс камеры рассчитан прежде всего на USB3.0.

Какие требования предъявляет формат 1/2.5″ к объективу камеры?

Посадка камеры выполнена под C-mount, а круг изображения оптики должен закрывать сенсор 1/2.5″. Разрешение объектива соотносят с кадром 2592 × 1944; нужное фокусное расстояние получают из ширины зоны наблюдения и монтажной дистанции.

Из каких аппаратных линий состоит ввод-вывод MV-CE050-30UC?

На Hirose предусмотрены три сигнальные цепи: оптоизолированный вход, оптоизолированный выход и двунаправленная линия без изоляции — по одной каждого типа. Это даёт отдельный аппаратный канал управления помимо USB-передачи изображений.

Какие размеры и условия работы учитывать при встраивании в установку?

Камера занимает 29 × 29 × 30 мм и весит 56 г. Её рабочий интервал равен 0–50 °C при влажности 20–80 % RH, а корпус соответствует IP30. Эти значения задают доступное место и требования к окружающей среде узла.

Как происходит поставка в Казахстан?

MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Поставка внутри ЕАЭС проходит без таможенных пошлин; конкретный срок инженер называет по позиции.

Что с гарантией, если оборудование куплено в Казахстан?

Гарантия — 36 месяцев. Обслуживают её инженеры MVisionPro, склад запчастей находится в ЕАЭС, поэтому гарантийный случай не требует отправки оборудования в Китай.

Можно ли получить коммерческое предложение на эту позицию?

Счёт и условия оформляем по запросу. В ответе инженер сразу уточнит конфигурацию, чтобы в предложение не попало лишнее.
