Матричная камера · CH089 series

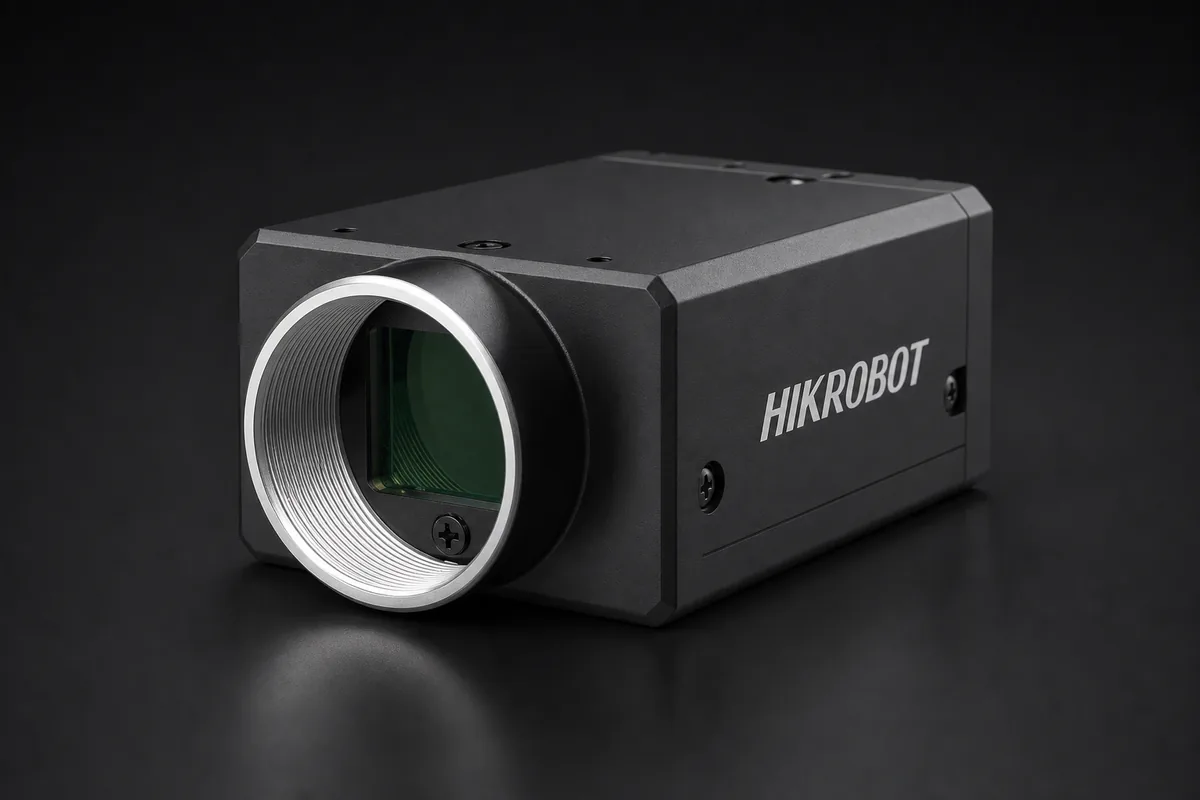

Hikrobot MV-CH089-10UM
Монохромная матричная камера Hikrobot MV-CH089-10UM с сенсором Sony IMX267 (1″, глобальный затвор), кадром 4096 × 2160, частотой до 32 к/с, интерфейсом USB 3.0, креплением C-mount. Монохромное исполнение сохраняет геометрию объекта в движении и подходит для измерений и поиска границ.
Производитель переводит эту серию на новые линейки. Модель есть в действующем прайсе — наличие, срок поставки и актуальный аналог подтвердим в первом ответе инженера.
- Срок поставки
- от 5 дней
- Гарантия
- 36 месяцев
Локальный USB-тракт на Sony IMX267
Для локальной регистрации широкой движущейся сцены MV-CH089-10UM выдаёт 4096 × 2160 с частотой до 32 к/с. Монохромный Sony IMX267 формата 1 дюйм использует глобальный затвор и элементы 3,45 × 3,45 мкм. Интерфейс USB 3.0 совместим с USB 2.0 и может подавать питание; предусмотрен также вход 12 В DC. Объектив подключается через распространённую механическую посадку C-mount.
Камера полезна при измерении длины и положения узкой детали, проверке равномерного шага компонентов в ряду и записи нескольких фаз перемещения на локальном вычислительном узле. Глобальная экспозиция снижает рассогласование координат между строками. Корпус 44 × 29 × 59 мм весит 100 г и имеет защиту IP30. Сочетание ширины 4096 и темпа 32 к/с смещает акцент с очень крупного кадра на более частое наблюдение.
Сетевая MV-CH089-10GM использует тот же сенсор и разрешение, передаёт до 13 к/с, а также предлагает Gigabit Ethernet, PoE и разъём Hirose для дискретных линий. MV-CH100-60UM увеличивает высоту до 2460 элементов и частоту до 36 к/с, сохраняя USB 3.0 и C-mount. CH089-10UM выбирают, если вытянутого 4096 × 2160 достаточно и важна прямая USB-связь.
Характеристики
| Тип затвора | глобальный |
| Модель сенсора | Sony® IMX267 |
| Условный оптический формат сенсора | 1″ |
| Разрешение сенсора | 4096×2160 пикс. |
| Максимальная частота кадров | 32 к/с @ Mono8, разрешение 4096×2160 пикс. |
| Цветность | монохромная |
| Крепление объектива | C-mount |
| Интерфейс передачи данных | USB 3.0 |
| Технология сенсора | CMOS |
| Размер пикселя по осям | 3,45×3,45 мкм |
| Динамический диапазон | 72,5 дБ |
| Отношение сигнал/шум | 40,1 дБ |
| Диапазон выдержки | 1…14 мкс @ режим сверхкороткой экспозиции; 15…10000000 мкс @ стандартный режим экспозиции |
| Автоэкспозиция | выкл., однократно, непрерывно |
| Усиление | 0…20 дБ |
| Форматы пикселя | Mono8, Mono10, Mono10p, Mono12, Mono12p |
| Биннинг | 1x1, 2x2, 4x4 |
| Прореживание | 1x1, 2x2, 4x4 |
| Совместимость с USB 2.0 | да |
| Совместимые протоколы | USB3 Vision, GenICam |
| Протокол совместимого стороннего ПО | USB3 Vision |
| Клиентское ПО | MVS |
| Операционные системы | Windows 7 (32/64 бит), Windows 10 (32/64 бит), Windows 11 (64 бит), Linux (32/64 бит) |
| Цифровые входы и выходы (линии) | 1 вход, с оптоизоляцией, линия 0; 1 выход, с оптоизоляцией, линия 1; 1 двунаправленная линия, без гальванической развязки, линия 2 |
| Разъём входов-выходов | Hirose 6 конт. |
| Напряжение питания | 12 В @ постоянный ток, внешний источник питания |
| Способ подачи питания | внешний блок питания, USB |
| Потребляемая мощность | 3,27 Вт (типичное) @ постоянный ток, USB 3.0, напряжение питания 5 В |
| Степень защиты оболочки | IP30 при правильно установленных объективе и кабелях |
| Рабочая температура | 0…50 °C |
| Температура хранения | -30…70 °C |
| Влажность | 20…80 % @ без конденсации |
| Габариты | 44×29×59 мм |
| Масса | 100 г (примерно) |
| Сертификация | CE, RoHS, KC |
| Отражение изображения | по горизонтали, по вертикали |
| Порты, количество и назначение | USB 3.0 (передача данных) |
Документы
Поставка в Казахстан
MV-CH089-10UM поставляем в Казахстан официально: MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Ходовые позиции отгружаем со склада, доставка от 5 дней при наличии; срок позиции под заказ инженер подтверждает в первом ответе. Внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Гарантия 36 месяцев, инженеры и склад запчастей в ЕАЭС.
Задачи в Казахстане: логистика и склады
Распределительный центр меряется коробками в час, и каждый ручной скан на сортировке — это вычтенная из смены пропускная способность. MV-CH089-10UM — с глобальным затвором: снимать можно на ходу, не останавливая поток ради корректного кадра. Пришлите образцы изделия — получите видео работы и заключение инженера до того, как что-то покупать.
Подбор и применение
Измерение длины узкой перемещаемой детали. Проверка равномерного шага компонентов в ряду. Запись последовательных фаз через локальный USB-тракт.
Минимальный комплект: Для локального поста нужны MV-CH089-10UM, объектив C-mount на формат 1 дюйм и кабель USB 3.0; питание поступает от USB 3.0 либо источника 12 В DC.
Рядом в линейке: MV-CH089-10GM — Переводит тот же кадр на Gigabit Ethernet с PoE при частоте 13 к/с; MV-CH100-60UM — Увеличивает высоту изображения до 2460 пикселей и темп до 36 к/с.
Кабели и аксессуары для этой модели
Совместимость по данным производителя.
- Кабели данных
- USB 3.0
- Питание
- Питание
- Крепёж
- Крепёж камер
Вопросы и ответы
При подборе: Какой C-mount-объектив соответствует формату Sony IMX267?
Матрица имеет формат 1 дюйм и шаг 3,45 × 3,45 мкм. Объектив C-mount должен перекрывать весь сенсор и сохранять требуемый контраст по ширине массива 4096 × 2160.
В рабочем режиме: Какие варианты питания доступны при подключении по USB 3.0?
Камера поддерживает питание от USB 3.0, а также работу от источника 12 В DC. Основной канал данных — USB 3.0 с предусмотренной совместимостью с USB 2.0.
Как соотносятся глобальный затвор и темп полного кадра 32 к/с?
Sony IMX267 экспонирует изображение глобально и выдаёт до 32 кадров 4096 × 2160 в секунду. Это позволяет получать последовательные состояния объекта без временного разнесения строк внутри одного кадра.
При монтаже: Чем механика USB-версии отличается от сетевой CH089-10GM?
Обе камеры имеют корпус 44 × 29 × 59 мм и степень защиты IP30. USB-исполнение весит 100 г, сетевое — 140 г; сенсор Sony IMX267, C-mount и разрешение 4096 × 2160 совпадают.
В каком случае MV-CH100-60UM стоит выбрать вместо CH089-10UM?
MV-CH100-60UM увеличивает кадр с 4096 × 2160 до 4096 × 2460 и поднимает частоту с 32 до 36 к/с. Обе модели монохромные, глобальные и используют USB 3.0 с C-mount.
Как происходит поставка в Казахстан?
MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Поставка внутри ЕАЭС проходит без таможенных пошлин; конкретный срок инженер называет по позиции.
Что с гарантией, если оборудование куплено в Казахстан?
Гарантия — 36 месяцев. Обслуживают её инженеры MVisionPro, склад запчастей находится в ЕАЭС, поэтому гарантийный случай не требует отправки оборудования в Китай.
Можно ли проверить решение до покупки?
Нужны три вещи: что контролируем, на какой скорости идёт линия и какой допуск считается браком. Остальное — работа инженера.
