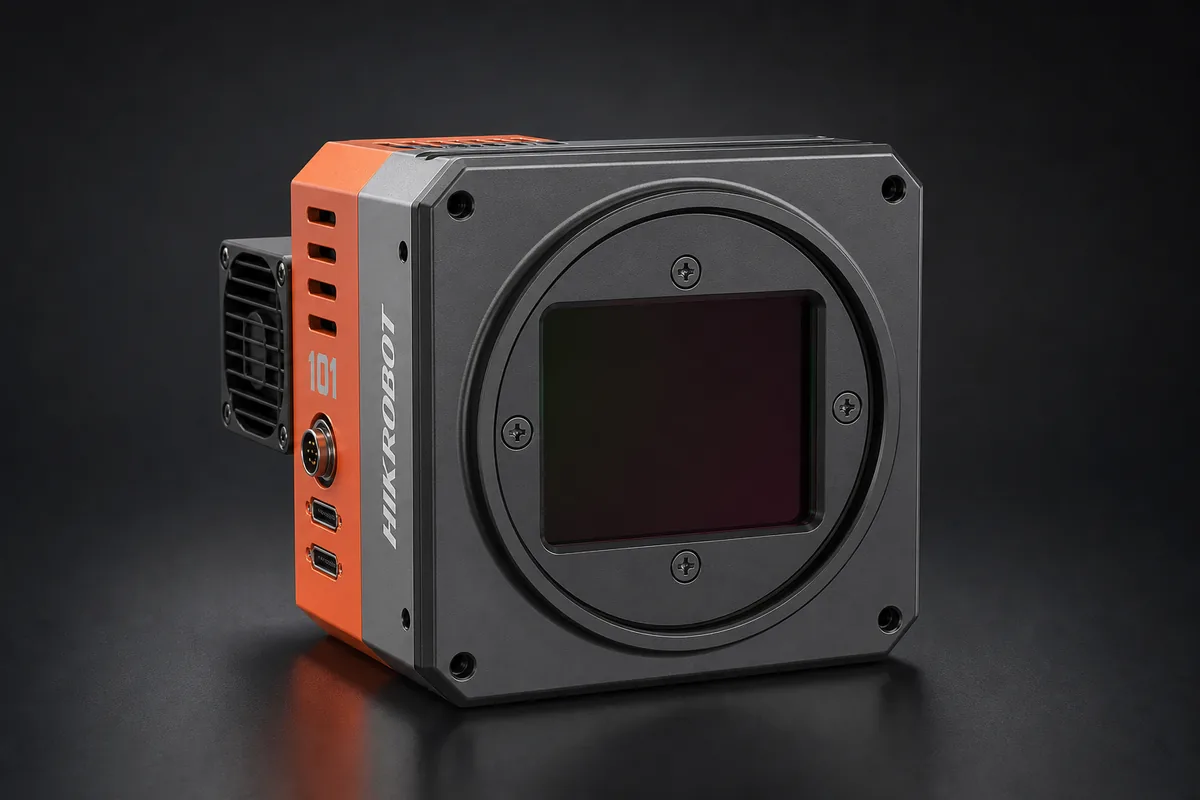

Hikrobot MV-CH1010-10CM-M72-NF
Монохромная матричная камера Hikrobot MV-CH1010-10CM-M72-NF с сенсором формата 55 мм, кадром 11648 × 8740, частотой до 8,1 к/с, интерфейсом Camera Link. Монохромное исполнение подходит для анализа яркости, размеров и положения деталей без различения цвета; для потока нужна совместимая плата захвата.
- Срок поставки
- от 5 дней
- Гарантия
- 36 месяцев
Крупноформатный кадр через Camera Link
Большую монохромную сцену MV-CH1010-10CM-M72-NF оцифровывает сенсором Sony IMX461 на 11648 × 8740. Формат чувствительной области составляет 55 мм, размер пикселя — 3,76 × 3,76 мкм. Для оптики предусмотрена резьба M72 × 0,75 с рабочим отрезком 19,55 мм. Поток до 8,1 к/с передаётся по Camera Link через SDR; совместимость заявлена с Camera Link V2.0 и GenICam.
Камера применима для контроля сетки элементов на крупной пластине, измерения взаимных координат множества отверстий и поиска слабой яркостной неоднородности в одном широком захвате. Динамический диапазон равен 78 дБ, отношение сигнал/шум — 45 дБ, усиление регулируется от 0 до 36 дБ. Экспозиция меняется от 14 мкс до 10 с. Конструкция предусматривает вентилятор и отдельный режим охлаждения TEC.
MV-CH6040-10XM-M72-TF расширяет монохромный массив до 28416 × 21280, но выдаёт 1,45 к/с по CoaXPress DIN. MV-CH610-10TC-F-TF V2.0 работает быстрее — 17,9 к/с — и передаёт цветные 9568 × 6380 по 10 Gigabit Ethernet, используя F-mount. CH1010 занимает промежуточную позицию по темпу и разрешению, сохраняя M72 и классический тракт Camera Link SDR.
Характеристики
| Тип затвора | скользящий |
| Модель сенсора | Sony® IMX461 |
| Разрешение сенсора | 11648×8740 пикс. |
| Максимальная частота кадров | 8,1 к/с @ Mono8, разрешение 11648×8740 пикс. |
| Цветность | монохромная |
| Крепление объектива | M72×0,75 |
| Интерфейс передачи данных | Camera Link, RS-232 |
| Технология сенсора | CMOS |
| Размер пикселя по осям | 3,76×3,76 мкм |
| Динамический диапазон | 78 дБ |
| Отношение сигнал/шум | 45 дБ |
| Диапазон выдержки | 14…10000000 мкс |
| Автоэкспозиция | выкл., однократно, непрерывно, глобальный сброс |
| Усиление | 0…36 дБ |
| Форматы пикселя | Mono8, Mono10, Mono12 @ разрядность АЦП 12 бит; Mono8, Mono10, Mono12, Mono16 @ разрядность АЦП 16 бит |
| Биннинг | 1x1, 1x2, 1x4, 2x1, 2x2, 2x4, 4x1, 4x2, 4x4 |
| Прореживание | 1x1, 1x2, 1x4, 2x1, 2x2, 2x4, 4x1, 4x2, 4x4 |
| Рабочий отрезок | 19,55 мм |
| Разъём передачи данных | Camera Link SDR ×2 |
| Совместимые протоколы | Camera Link, GenICam |
| Версии протоколов связи | Camera Link 2.0 |
| Протокол совместимого стороннего ПО | GenICam |
| Клиентское ПО | MVS |
| Операционные системы | Windows 7 (32/64 бит), Windows 10 (32/64 бит), Windows 11 (64 бит) |
| Цифровые входы и выходы (линии) | 1 вход, с оптоизоляцией, линия 0; 1 выход, с оптоизоляцией, линия 1; 1 двунаправленная линия, без гальванической развязки, линия 2 |
| Разъём входов-выходов | P10 12 конт. |
| Напряжение питания | 12…24 В |
| Способ подачи питания | внешний блок питания |
| Потребляемая мощность | 14 Вт (типичное) @ постоянный ток, напряжение питания 24 В |
| Охлаждение | вентилятор |
| Степень защиты оболочки | IP40 при правильно установленных объективе и кабелях |
| Рабочая температура | 0…50 °C |
| Температура хранения | -30…80 °C |
| Влажность | 20…95 % @ без конденсации |
| Габариты | 90×90×71,5 мм |
| Масса | 790 г (примерно) |
| Сертификация | CE, RoHS, KC |
| Конфигурация Camera Link | Base, Medium, Full, 80-bit |
| Физическая диагональ сенсора | 55 мм |
| Геометрия taps | 8X_1Y, 10X_1Y; 2X_1Y, 4X_1Y |
| Количество taps | 2; 4; 8; 10 |
| Отражение изображения | по горизонтали |
| Порты, количество и назначение | RS-232 (последовательный) |
| Тактовая частота пикселей | 40000000 Гц; 60000000 Гц; 70000000 Гц; 85000000 Гц |
| Управляющие линии Camera Link | CC1, CC2, CC3, CC4 |
Документы
Поставка в Казахстан
MV-CH1010-10CM-M72-NF поставляем в Казахстан официально: MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Ходовые позиции отгружаем со склада, доставка от 5 дней при наличии; срок позиции под заказ инженер подтверждает в первом ответе. Внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Гарантия 36 месяцев, инженеры и склад запчастей в ЕАЭС.
Задачи в Казахстане: металлопрокат и стройматериалы
Производство стройматериалов упирается в геометрию: размер, кромка, целостность проверяются на потоке и на скорости линии. Затвор у MV-CH1010-10CM-M72-NF роллинговый: под задачу на быстром потоке инженер честно предложит альтернативу, а не будет натягивать эту модель. Объектив, подсветку и кабель подберём под вашу дистанцию и поле зрения — связку проверяем до отгрузки.
Подбор и применение
Сверка сетки элементов на крупной пластине. Измерение взаимных координат множества отверстий. Поиск слабой яркостной неоднородности одним захватом.
Минимальный комплект: MV-CH1010-10CM-M72-NF комплектуют объективом M72 × 0,75 под формат 55 мм, кабелем Camera Link SDR и источником 12–24 В DC либо 24 В DC для TEC.
Рядом в линейке: MV-CH6040-10XM-M72-TF — Увеличивает монохромный массив до 28416 × 21280, используя CoaXPress DIN; MV-CH610-10TC-F-TF V2.0 — Подходит для цветного кадра 9568 × 6380 при 17,9 к/с и креплении F-mount.
