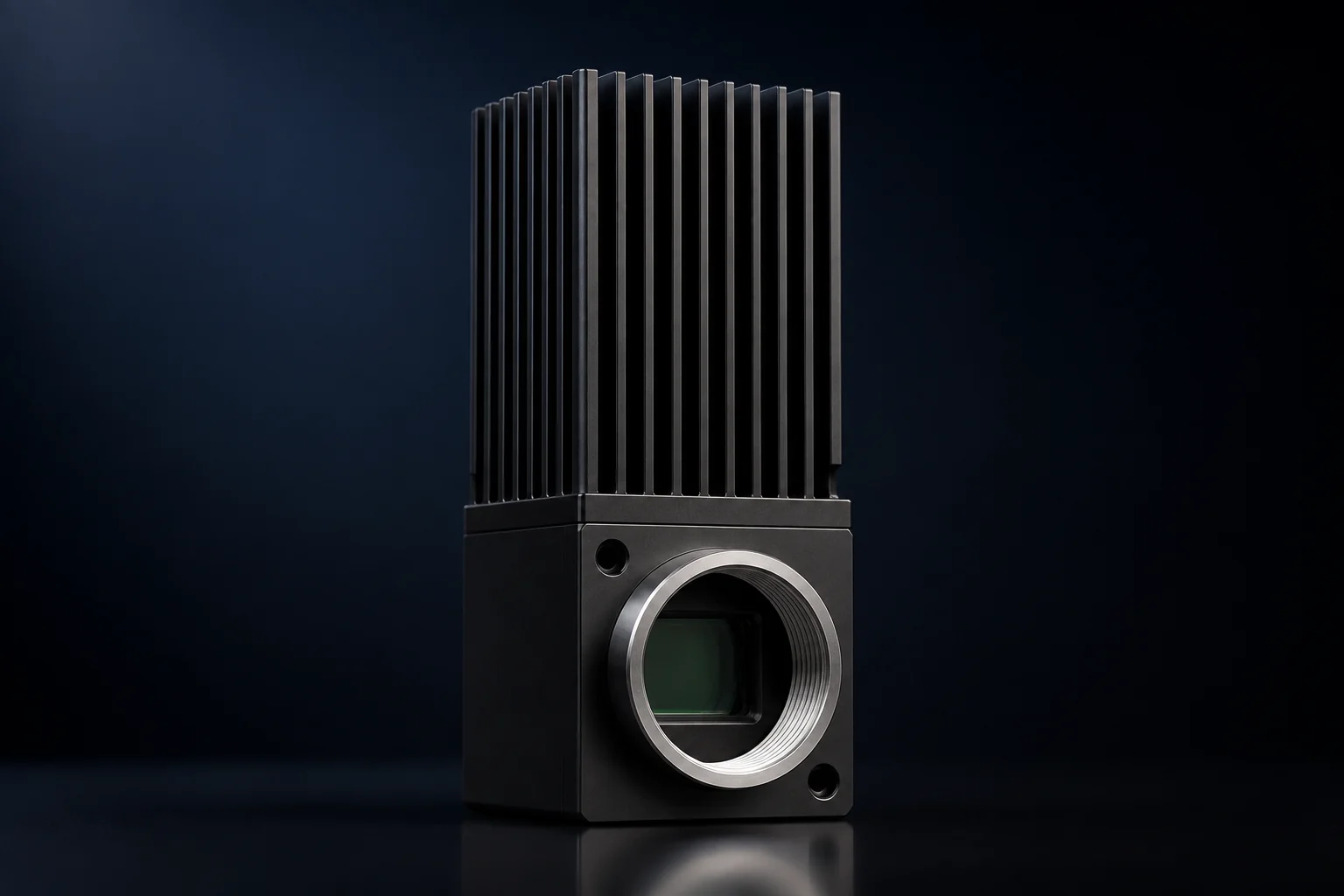

Hikrobot MV-CH120-90Y1C-NH

Цветной захват в исполнении с радиатором

Теплоотводящий корпус MV-CH120-90Y1C-NH рассчитан на цветной CoaXPress-поток при рабочей температуре до 50 °C. Gpixel GMAX3412 формата 1.1″ формирует Bayer GB 8 размером 4096 × 3072 при 93,9 к/с; пиксель равен 3,4 мкм, затвор — глобальный. Соединение выполнено на Micro-BNC, поддерживается PoCXP. C-mount имеет оптический задний отрезок 17,52 мм, а корпус с радиатором занимает 29 × 85 × 42 мм.

Камера подходит для отслеживания окрашенной метки в быстром цикле, проверки чередования цветных компонентов и сопоставления оттенка с положением границы. Экспозиция от 6 мкс уменьшает смаз, частота 93,9 к/с разделяет последовательные положения. Аппаратный старт поступает на оптоизолированный вход P7, выход и двунаправленная линия связывают периферию. Питание возможно по PoCXP либо от 12–24 В DC при типичном потреблении 5 Вт на 12 В DC.

MV-CH120-90Y1C-NN создаёт идентичный цветной поток через Micro-BNC, но корпус без радиатора сокращён до 29 × 29 × 42 мм, масса снижена со 170 до 90 г, а верхняя рабочая температура — с 50 до 40 °C. MV-CH120-90Y1M-NH сохраняет радиатор и все временные параметры, переходя на Mono 8. MV-CH120-90Y2C-C-NN увеличивает цветной темп до 149 к/с при 4096 × 3008 и использует несколько Micro-BNC. NH выбирают ради теплоотвода.

Характеристики

Поставка в Казахстан

MV-CH120-90Y1C-NH поставляем в Казахстан официально: MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Ходовые позиции отгружаем со склада, доставка от 5 дней при наличии; срок позиции под заказ инженер подтверждает в первом ответе. Внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Гарантия 36 месяцев, инженеры и склад запчастей в ЕАЭС.

Задачи в Казахстане: логистика и склады

На складе поток разнородный: короб, паллета, мешок, посылка маркетплейса — читать приходится всё подряд и на движущейся ленте. Глобальный затвор MV-CH120-90Y1C-NH снимает всю матрицу одновременно, поэтому геометрия движущегося объекта в кадре не искажается. Пришлите образцы изделия — получите видео работы и заключение инженера до того, как что-то покупать.

Подбор и применение

Отслеживание окрашенной метки в быстром цикле. Проверка чередования цветных компонентов. Сопоставление оттенка с координатой границы.

Минимальный комплект: Узел на MV-CH120-90Y1C-NH дополняют C-mount-объективом с задним отрезком 17,52 мм, CoaXPress-кабелем Micro-BNC и питанием PoCXP или 12–24 В DC.

Рядом в линейке: MV-CH120-90Y1C-NN — Подходит для корпуса без радиатора при рабочей температуре до 40 °C.; MV-CH120-90Y1M-NH — Нужна для Mono 8 с тем же радиатором и частотой 93,9 к/с.; MV-CH120-90Y2C-C-NN — Обеспечивает цветные 149 к/с при разрешении 4096 × 3008..

Кабели и аксессуары для этой модели

Совместимость по данным производителя.

Кабели данных

CoaXPress

Кабели IO и питания

IO Hirose 6-pin

Питание

Питание

Крепёж

Крепёж камер

Все семейства аксессуаров →

Вопросы и ответы

Что означает задний отрезок 17,52 мм для подбора объектива в рабочей конфигурации?

Камера использует C-mount с оптическим задним отрезком 17,52 мм. Объектив должен также перекрывать сенсор 1.1″, разрешать 4096 × 3072 при пикселе 3,4 мкм и обеспечивать свет для выдержки от 6 мкс.

Как радиатор меняет механику версии NH относительно NN при интеграции камеры?

Размер NH равен 29 × 85 × 42 мм, масса — около 170 г, рабочий диапазон — 0…50 °C. Версия NN без вентилятора и радиатора занимает 29 × 29 × 42 мм, весит около 90 г и работает при 0…40 °C.

Каким способом подать питание при соединении Micro-BNC для выбранного тракта?

CoaXPress-камера поддерживает PoCXP, поэтому питание можно передать по интерфейсной линии. Отдельная подача выполняется в диапазоне 12–24 В DC; типичное потребление равно 5 Вт при 12 В DC.

Как использовать P7 для фиксации цветного события в проектируемом узле?

Внешний импульс принимается оптоизолированным входом, глобальный затвор экспонирует кадр одновременно, а оптоизолированный выход сообщает о связанном событии. Есть также двунаправленная неизолированная линия.

Когда более быстрая 90Y2C-C-NN оправдывает смену корпуса при настройке системы?

Она выдаёт Bayer GB 8 с частотой 149 к/с при разрешении 4096 × 3008 и имеет корпус 50 × 50 × 45 мм. MV-CH120-90Y1C-NH сохраняет 4096 × 3072 при 93,9 к/с и использует корпус 29 × 85 × 42 мм с радиатором.

Откуда идёт поставка в Казахстан?

Внутри ЕАЭС поставка идёт без таможенного оформления на границе. Ходовые позиции отгружаем со склада, срок позиции под заказ подтверждаем при запросе.

Какая гарантия действует в Казахстане?

На оборудование действует гарантия 36 месяцев; инженеры и склад запчастей — в ЕАЭС.

Что нужно от нас, чтобы вы подобрали конфигурацию?

Пришлите образцы изделия и опишите задачу — инженер проверит решение и вернёт видео работы вместе с заключением. Это бесплатно и делается до покупки.
