Матричная камера · CH140 series

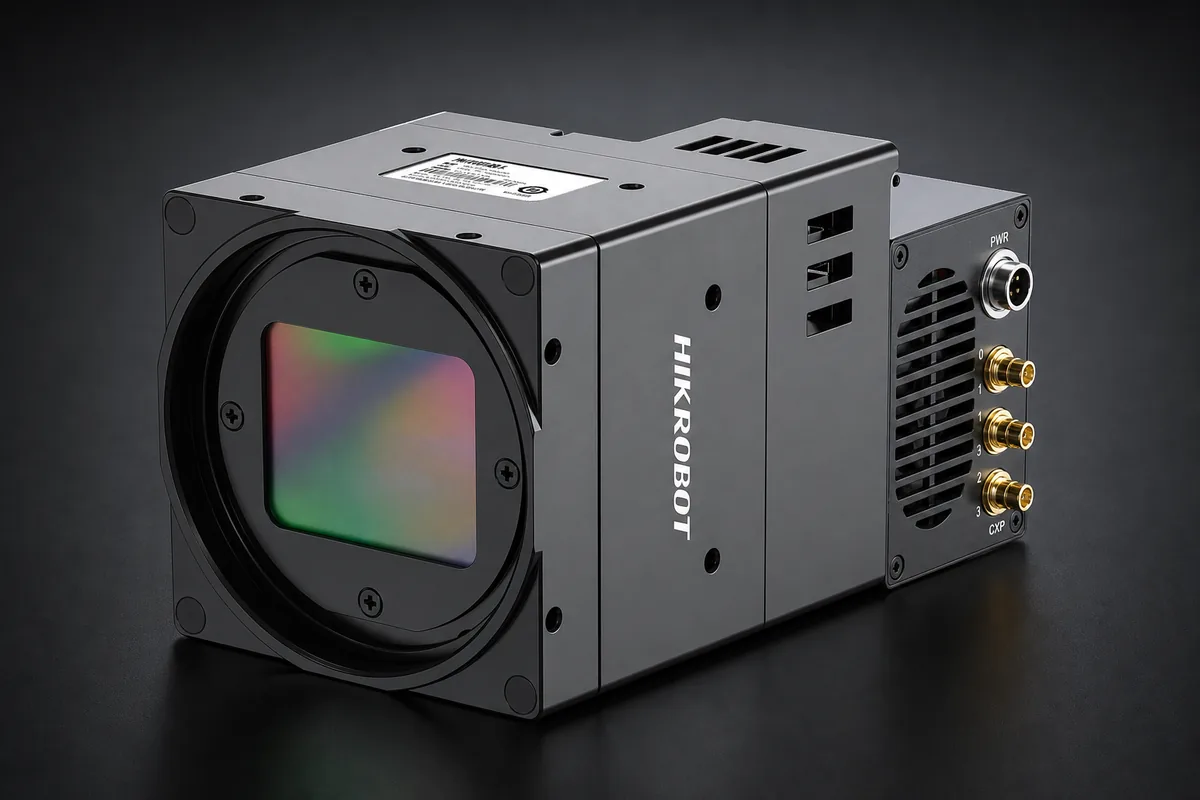

Hikrobot MV-CH140-90YM-M58S-NF
Монохромная матричная камера Hikrobot MV-CH140-90YM-M58S-NF с сенсором CMOS (глобальный затвор), кадром 4608 × 3072, частотой до 339 к/с, интерфейсом CoaXPress. Монохромное исполнение подходит для контроля формы и положения движущихся объектов по яркости и контрасту; для потока нужна совместимая плата захвата.
- Срок поставки
- от 5 дней
- Гарантия
- 36 месяцев
Временное разрешение для быстрого механизма
Быстрый процесс MV-CH140-90YM-M58S-NF разбивает на 339 монохромных кадров в секунду при разрешении 4608 × 3072. Gpixel Gsprint 5514 имеет глобальный затвор и крупный пиксель 5,5 × 5,5 мкм. Данные уходят по CoaXPress через Micro-BNC, объектив крепится резьбой M58 × 0,75 с рабочим отрезком 11,48 мм. Такое сочетание ориентировано на высокое временное разрешение при сохранении 4608 отсчётов по ширине.
Камера позволяет наблюдать последовательные положения быстрого привода, определять фазу краткого контакта и измерять смещение детали между соседними моментами. Глобальная экспозиция сохраняет форму каждого состояния. Питание принимается от 12–24 В DC или по CoaXPress, типичное потребление равно 15,1 Вт при 24 В DC. P10 содержит оптоизолированные вход и выход, двунаправленную линию и RS-232 для связи с автоматикой.
MV-CH140-60GM близка по пространственной выборке — 4708 × 2824, но выдаёт 9 к/с через Gigabit Ethernet, поддерживает PoE и использует C-mount. MV-CH650-90YM-M58S-NN увеличивает массив до 9344 × 7000, сохраняя Micro-BNC, M58 и глобальный монохромный тракт, однако её частота равна 71 к/с. CH140-90YM выбирают, когда 339 к/с важнее увеличения размера кадра.
Характеристики
| Тип затвора | глобальный |
| Модель сенсора | Gpixel Gsprint 5514 |
| Разрешение сенсора | 4608×3072 пикс. |
| Максимальная частота кадров | 339 к/с @ Mono8, разрешение 4608×3072 пикс. |
| Цветность | монохромная |
| Крепление объектива | M58×0,75 |
| Интерфейс передачи данных | CoaXPress |
| Технология сенсора | CMOS |
| Размер пикселя по осям | 5,5×5,5 мкм |
| Динамический диапазон | 75 дБ |
| Отношение сигнал/шум | 44,7 дБ |
| Диапазон выдержки | 2…10000000 мкс |
| Автоэкспозиция | выкл., однократно, непрерывно |
| Линейный коэффициент усиления | 1 1,6 2,3 Показать все (5)2,95 |
| Форматы пикселя | Mono8, Mono10, Mono12 |
| Биннинг | 1x1, 1x2, 1x4, 2x1, 2x2, 2x4, 4x1, 4x2, 4x4 |
| Прореживание | 1x1, 1x2, 1x4, 2x1, 2x2, 2x4, 4x1, 4x2, 4x4 |
| Рабочий отрезок | 11,33…11,53 мм |
| Совместимые протоколы | CoaXPress, GenICam |
| Протокол совместимого стороннего ПО | CoaXPress |
| Клиентское ПО | MVS |
| Операционные системы | Windows 7 (32/64 бит), Windows 10 (32/64 бит), Windows 11 (64 бит), Linux (32/64 бит) |
| Цифровые входы и выходы (линии) | 1 вход, с оптоизоляцией, линия 0; 1 выход, с оптоизоляцией, линия 1; 1 двунаправленная линия, без гальванической развязки, линия 2 |
| Разъём входов-выходов | P10 12 конт. |
| Напряжение питания | 12…24 В |
| Способ подачи питания | внешний блок питания; PoCXP @ порты CXP-0, CXP-1 |
| Потребляемая мощность | 15,1 Вт (типичное) @ напряжение питания 24 В |
| Степень защиты оболочки | IP40 при правильно установленных объективе и кабелях |
| Рабочая температура | 0…50 °C |
| Температура хранения | -30…80 °C |
| Влажность | 20…95 % @ без конденсации |
| Габариты | 60×60×77 мм (без байонета/крепления объектива) |
| Масса | 790 г (примерно) |
| Сертификация | CE, RoHS, KC |
| Геометрические размеры сенсора | 25,34×16,9 мм |
| Поддержка PoCXP | да |
| Отражение изображения | по горизонтали, по вертикали |
| Порты, количество и назначение | RS-232 (последовательный), CoaXPress CXP-12 ×4 (передача данных) |
Документы
Поставка в Казахстан
MV-CH140-90YM-M58S-NF поставляем в Казахстан официально: MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Ходовые позиции отгружаем со склада, доставка от 5 дней при наличии; срок позиции под заказ инженер подтверждает в первом ответе. Внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Гарантия 36 месяцев, инженеры и склад запчастей в ЕАЭС.
Задачи в Казахстане: мясо-молочная переработка
Молочная линия не прощает остановок: между наполнением и упаковкой есть секунды, и решение о годности упаковки принимается внутри этого окна. MV-CH140-90YM-M58S-NF — с глобальным затвором: снимать можно на ходу, не останавливая поток ради корректного кадра. Объектив, подсветку и кабель подберём под вашу дистанцию и поле зрения — связку проверяем до отгрузки.
Подбор и применение
Наблюдение последовательных положений быстрого привода. Определение фазы краткого контакта. Измерение смещения между соседними моментами.
Минимальный комплект: MV-CH140-90YM-M58S-NF устанавливают с объективом M58 × 0,75 и рабочим отрезком 11,48 мм, кабелем CoaXPress Micro-BNC и питанием 12–24 В DC либо по CoaXPress.
Рядом в линейке: MV-CH140-60GM — Подходит для 4708 × 2824 при 9 к/с в сетевой системе с PoE и C-mount; MV-CH650-90YM-M58S-NN — Увеличивает монохромный массив до 9344 × 7000 при достаточных 71 к/с.
Кабели и аксессуары для этой модели
Совместимость по данным производителя.
- Кабели данных
- CoaXPress
- Кабели IO и питания
- IO 12-pin
- Питание
- Питание
- Крепёж
- Крепёж камер
Вопросы и ответы
При подборе: Как согласовать объектив M58 с рабочим отрезком 11,48 мм?
Механическая посадка камеры — M58 × 0,75, рабочий отрезок — 11,48 мм. Оптика должна передавать изображение на массив 4608 × 3072 с размером элемента 5,5 × 5,5 мкм.
В рабочем режиме: Какой объём временной информации дают максимальные 339 к/с?
Камера формирует до 339 полных кадров 4608 × 3072 в секунду. Глобальный затвор фиксирует каждое состояние одновременно по всей матрице, поэтому последовательность описывает отдельные фазы процесса.
При подключении: Какие способы питания доступны рядом с трактом Micro-BNC?
MV-CH140-90YM-M58S-NF принимает 12–24 В DC и поддерживает питание по CoaXPress. Типичное потребление указано как 15,1 Вт при 24 В DC, а поток передаётся через Micro-BNC.
При монтаже: Как синхронизировать скоростной захват с внешним событием?
12-контактный P10 предоставляет оптоизолированные вход и выход, двунаправленную неизолированную линию и RS-232. Вход можно связать с моментом события, а выход — с ответом камеры.
Почему CH650-90YM выбирают при меньшем требовании к частоте?
CH650-90YM выдаёт 9344 × 7000 при 71 к/с, то есть увеличивает пространственную выборку. CH140-90YM работает на 339 к/с при 4608 × 3072; обе используют глобальный затвор, M58 и Micro-BNC.
Как происходит поставка в Казахстан?
MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Поставка внутри ЕАЭС проходит без таможенных пошлин; конкретный срок инженер называет по позиции.
Что с гарантией, если оборудование куплено в Казахстан?
Гарантия — 36 месяцев. Обслуживают её инженеры MVisionPro, склад запчастей находится в ЕАЭС, поэтому гарантийный случай не требует отправки оборудования в Китай.
Можно ли получить коммерческое предложение на эту позицию?
Счёт и условия оформляем по запросу. В ответе инженер сразу уточнит конфигурацию, чтобы в предложение не попало лишнее.
