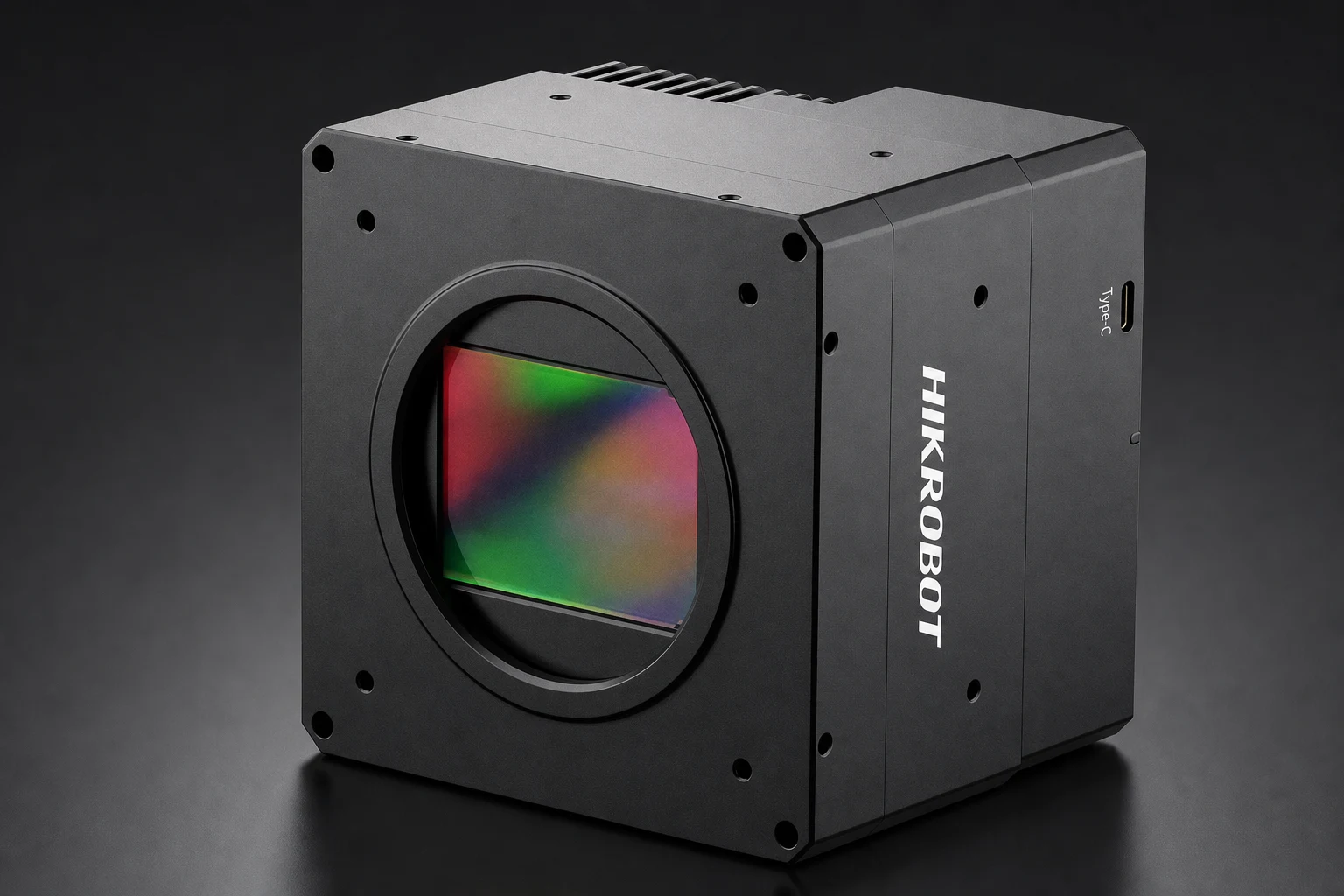

Hikrobot MV-CH2450-10YM-M72-TF

Максимум деталей в одном кадре

Изображение 19200 × 12800 позволяет MV-CH2450-10YM-M72-TF переносить в один кадр около 246 Мп яркостных данных. Монохромный CMOS Sony IMX811 имеет размер 64,84 мм, шаг пикселя 2,81 × 2,81 мкм и rolling-затвор. Верхняя частота составляет 12,4 к/с. Такой объём выводится по CoaXPress через HDBNC, а объектив присоединяется резьбой M72 × 0,75. Камера рассчитана на 24 В DC и предусматривает работу с охлаждением.

Основные сценарии — поиск локальных отклонений на большой неподвижной детали, сопоставление плотной матрицы элементов и измерение нескольких удалённых друг от друга участков без перестановки камеры. Построчное считывание требует фиксировать сцену на время захвата. Выдержка регулируется от 98 мкс до 60 с, усиление — от 0 до 24 дБ, поэтому уровень сигнала можно настраивать как для короткой регистрации, так и для длительного накопления. Динамический диапазон монохромного исполнения равен 71,9 дБ, сигнал-шум — 44,1 дБ.

MV-CH1510-11XM-M72-TF сохраняет резьбу M72 × 0,75 и охлаждаемое исполнение, но формирует 14208 × 10640 при 6,2 к/с; её тракт обрабатывает меньший массив. MV-CH1520-90GM-M72-NN даёт 16320 × 9200 и global-затвор по Gigabit Ethernet, ограничиваясь 0,8 к/с в несжатом режиме. MV-CH610-10TM-F-TF V2.0 выдаёт 9568 × 6380 при 17,9 к/с и использует F-mount с 10 Gigabit Ethernet. MV-CH2450-10YM-M72-TF выбирают, когда разрешение одного снимка важнее global-экспозиции или более высокого темпа.

Характеристики

Поставка в Казахстан

MV-CH2450-10YM-M72-TF поставляем в Казахстан официально: MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Ходовые позиции отгружаем со склада, доставка от 5 дней при наличии; срок позиции под заказ инженер подтверждает в первом ответе. Внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Гарантия 36 месяцев, инженеры и склад запчастей в ЕАЭС.

Задачи в Казахстане: логистика и склады

Казахстанские склады растут вместе с маркетплейсами, и первым упирается в потолок именно участок приёмки и сортировки. У MV-CH2450-10YM-M72-TF роллинг-затвор — камера рассчитана на статичную или медленно движущуюся сцену; для быстрого конвейера инженер подберёт модель с глобальным затвором. Инженер соберёт под задачу комплект целиком: камера, оптика, свет, крепление — и проверит его на ваших образцах.

Подбор и применение

Сопоставление плотной матрицы мелких элементов. Поиск локальных отклонений на крупной неподвижной детали. Измерение разнесённых участков без перестановки камеры.

Минимальный комплект: Начальный состав: камера MV-CH2450-10YM-M72-TF, объектив M72 × 0,75, кабель CoaXPress под HDBNC и блок питания 24 В DC.

Рядом в линейке: MV-CH1510-11XM-M72-TF — Её применяют при достаточном разрешении 14208 × 10640 и том же креплении.; MV-CH1520-90GM-M72-NN — Вариант подходит, если нужны global-затвор и Gigabit Ethernet.; MV-CH610-10TM-F-TF V2.0 — Его выбирают для темпа 17,9 к/с при разрешении 9568 × 6380..

Кабели и аксессуары для этой модели

Совместимость по данным производителя.

Кабели данных

CoaXPress

Питание

Питание

Крепёж

Крепёж камер

Все семейства аксессуаров →

Вопросы и ответы

Какой характер контроля раскрывает массив 19200 × 12800 пикселей?

Разрешение около 246 Мп позволяет одновременно наблюдать множество разнесённых участков крупного объекта и сравнивать мелкие элементы внутри одного изображения. Сенсор монохромный, поэтому камера регистрирует их яркостную структуру без цветового разделения.

Почему движение сцены нужно согласовывать с rolling-считыванием?

Sony IMX811 считывает кадр последовательно по строкам. При смещении объекта части массива 19200 × 12800 соответствуют разным моментам и геометрия может измениться. Для измерительной задачи объект фиксируют, а выдержку выбирают в диапазоне 98 мкс…60 с.

Какая оптика механически подходит к крупному сенсору Sony IMX811?

Крепление выполнено как M72 × 0,75, рабочий отрезок равен 19,55 мм. Объектив должен перекрывать сенсор размером 64,84 мм и разрешать структуру с шагом 2,81 × 2,81 мкм на всей используемой площади изображения.

Как построить канал передачи большого кадра через разъём формата HDBNC?

Интерфейс данных — CoaXPress с физическим подключением HDBNC. Кабель и приёмная часть выбираются под этот тип линии. Вычислительный узел должен принимать монохромные изображения 19200 × 12800 с требуемой частотой вплоть до 12,4 к/с.

Как меняется электрическая нагрузка при включении охлаждения?

Без охлаждения камера потребляет 19 Вт, с охлаждением — 33 Вт; оба значения заданы при 24 В DC. Блок питания и отвод тепла рассчитывают по выбранному состоянию. Сам корпус имеет размер 100 × 100 × 82 мм и массу около 1216,9 г.

В каких температурных и влажностных пределах работает камера?

Эксплуатационный интервал составляет 0…50 °C, относительная влажность — 20…95 %, защита — IP40. Для хранения указан диапазон −30…80 °C. Условия рабочего размещения выбирают по первой паре границ, а не по значениям хранения.

Откуда идёт поставка в Казахстан?

Внутри ЕАЭС поставка идёт без таможенного оформления на границе. Ходовые позиции отгружаем со склада, срок позиции под заказ подтверждаем при запросе.

Какая гарантия действует в Казахстане?

На оборудование действует гарантия 36 месяцев; инженеры и склад запчастей — в ЕАЭС.

Что нужно от нас, чтобы вы подобрали конфигурацию?

Пришлите образцы изделия и опишите задачу — инженер проверит решение и вернёт видео работы вместе с заключением. Это бесплатно и делается до покупки.
