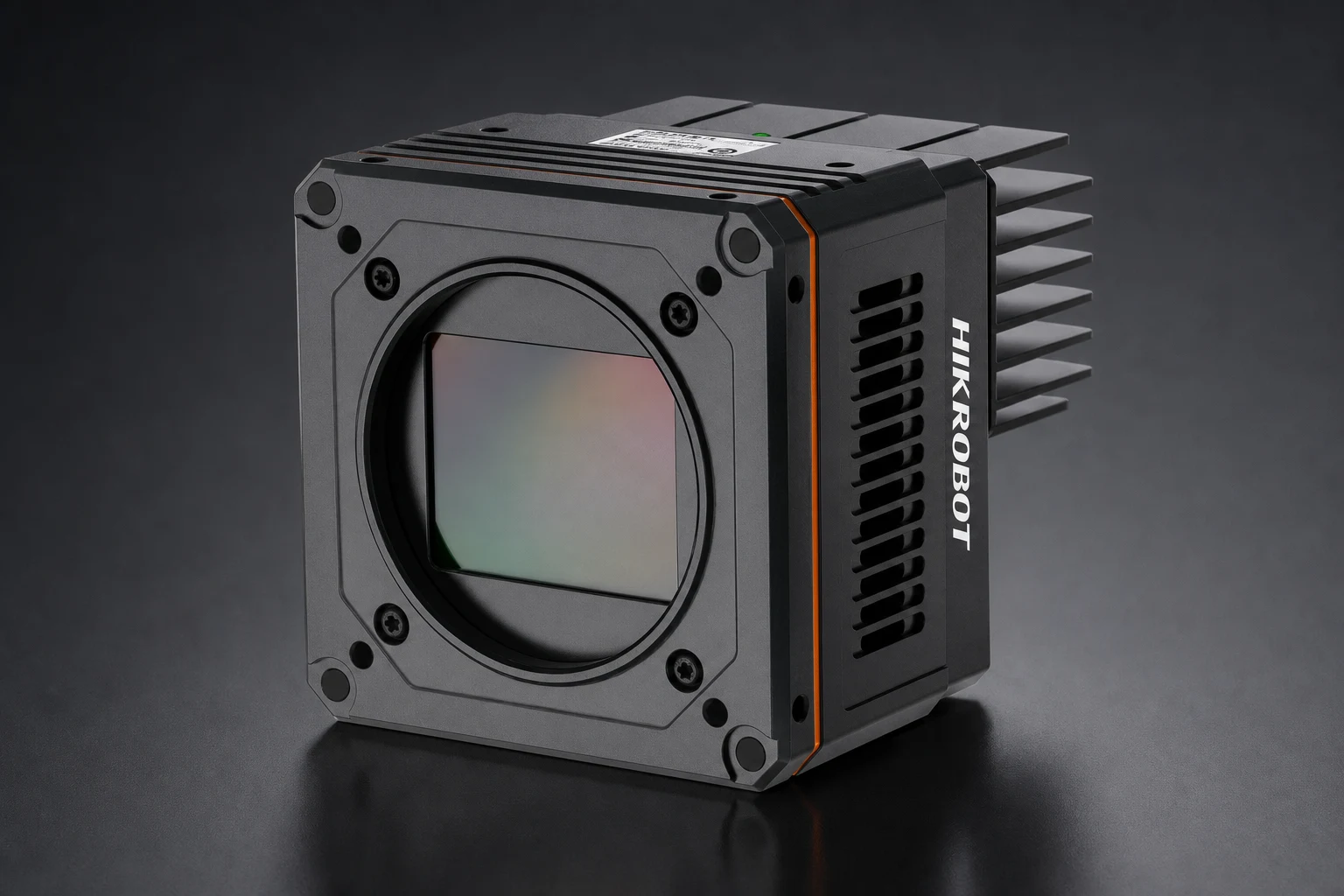

Hikrobot MV-CH320-60TM-M58S-NN

Разрешение и темп сетевой камеры

Массив 7744 × 4336 при частоте до 30 к/с задаёт промежуточный профиль MV-CH320-60TM-M58S-NN между компактными и сверхвысокодетальными камерами. Монохромный Stacked BSI CMOS имеет rolling-затвор, пиксель 2,9 × 2,9 мкм и активную область 22,6 × 12,7 мм. Изображения передаются через 10 Gigabit Ethernet с поддержкой Gigabit Ethernet. Объектив крепится резьбой M58 × 0,75, рабочий отрезок равен 11,48 мм.

Камера подходит для проверки протяжённых деталей на пошаговой линии, сопоставления нескольких зон изделия за один захват и регистрации фазы механизма по внешнему сигналу. Экспозиция регулируется от 12 мкс до 10 с: короткое значение сокращает смаз, но не отменяет временную природу rolling-затвора. Для синхронизации P10 предоставляет оптоизолированные вход и выход, двунаправленный I/O и RS-232. Динамический диапазон равен 70,6 дБ, сигнал-шум — 41 дБ, усиление меняется от 0 до 24 дБ.

MV-CH240-10TM-C-NN немного быстрее — 35,1 к/с — и фиксирует кадр global-затвором, однако её разрешение составляет 5328 × 4600, а посадка выполнена как C-mount. MV-CH650-60TM-M58S-NN использует ту же резьбу и сетевой класс, увеличивает изображение до 9344 × 7008, но снижает частоту до 17,5 к/с. MV-CH250-60GM формирует квадрат 5120 × 5120 на 4,7 к/с и весит 96 г. MV-CH320-60TM-M58S-NN выбирают, когда требуется больше деталей, чем у MV-CH240-10TM-C-NN, при темпе, заметно более высоком, чем у MV-CH650-60TM-M58S-NN.

Характеристики

Поставка в Казахстан

MV-CH320-60TM-M58S-NN поставляем в Казахстан официально: MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Ходовые позиции отгружаем со склада, доставка от 5 дней при наличии; срок позиции под заказ инженер подтверждает в первом ответе. Внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Гарантия 36 месяцев, инженеры и склад запчастей в ЕАЭС.

Задачи в Казахстане: электроника и приборостроение

На сборке плат проверяют то, что глазом не берётся: присутствие компонента, полярность, качество пайки, читаемость технологической метки. Затвор у MV-CH320-60TM-M58S-NN роллинговый: под задачу на быстром потоке инженер честно предложит альтернативу, а не будет натягивать эту модель. Объектив, подсветку и кабель подберём под вашу дистанцию и поле зрения — связку проверяем до отгрузки.

Подбор и применение

Сопоставление нескольких зон изделия за один захват. Проверка протяжённой детали на пошаговой линии. Регистрация фазы механизма по внешнему сигналу.

Минимальный комплект: Пусковой набор включает MV-CH320-60TM-M58S-NN, оптику M58 × 0,75, линию 10 Gigabit Ethernet и блок постоянного тока 9–24 В DC.

Рядом в линейке: MV-CH240-10TM-C-NN — Она подходит для global-затвора и частоты 35,1 к/с.; MV-CH650-60TM-M58S-NN — Её выбирают для увеличения кадра до 9344 × 7008 при той же резьбе.; MV-CH250-60GM — Версия уместна для квадратного кадра и корпуса массой 96 г..

Кабели и аксессуары для этой модели

Совместимость по данным производителя.

Кабели данных

GigE10GigE

Питание

Питание

Крепёж

Крепёж камер

Все семейства аксессуаров →

Вопросы и ответы

Как использовать границы экспозиции 12 мкс и 10 с на практике?

Выдержка 12 мкс уменьшает путь объекта за время накопления, а 10 с позволяет собирать сигнал на полностью неподвижной сцене. Rolling-затвор считывает строки последовательно при любом значении, поэтому для геометрических измерений захват привязывают к известной фазе механизма.

Какой сетевой режим нужен для массива 7744 × 4336 на 30 к/с?

Штатная передача использует 10 Gigabit Ethernet, при этом возможно включение камеры в Gigabit Ethernet. Верхний режим означает приём изображения 7744 × 4336 до 30 раз за секунду. При снижении скорости сетевого звена доступный поток также придётся уменьшить.

Какие аппаратные линии P10 доступны для запуска и связи с автоматикой?

На P10 выведены один оптоизолированный вход, один оптоизолированный выход, одиночный двунаправленный I/O без развязки и один RS-232. Через них задают момент регистрации, возвращают состояние и обмениваются управляющими сигналами.

Как согласовать объектив M58 с сенсором 22,6 × 12,7 мм этой камеры?

Посадка оптики — M58 × 0,75, рабочий отрезок — 11,48 мм. Объектив должен перекрывать область 22,6 × 12,7 мм и передавать детали с учётом пикселя 2,9 × 2,9 мкм, чтобы использовать разрешение 7744 × 4336 по всей нужной зоне.

Какой электрический режим питания указан для монохромного исполнения TM?

Камера принимает 9–24 В DC. Для версии TM типичное потребление равно 10,6 Вт при 12 В DC; значение 11,2 Вт относится к исполнению TC. При расчёте данного узла используют параметр TM и рабочий интервал 0…50 °C.

Какие монтажные условия нужны для заявленной защиты корпуса IP40?

Условием уровня IP40 служат правильно смонтированные оптика и проводка. Монтажную опору рассчитывают на массу 600 г и габарит 84 × 84 × 92,5 мм. Относительная влажность может составлять 20…95 %, но образование конденсата не допускается.

Нужно ли таможенное оформление при поставке в Казахстан?

Поставляем официально как дистрибьютор Hikrobot: внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Срок по конкретной позиции инженер подтверждает в первом ответе.

Гарантия на оборудование в Казахстане — какая и от кого?

36 месяцев гарантии. Мы официальный дистрибьютор Hikrobot, поэтому гарантийные обязательства закрываются нами, а не перепродавцом.

Как узнать стоимость и условия для юридического лица в Казахстане?

Стоимость подтверждаем по запросу — вместе с подбором комплекта под задачу, а не отдельной цифрой в вакууме.
