Линейная камера · CL series

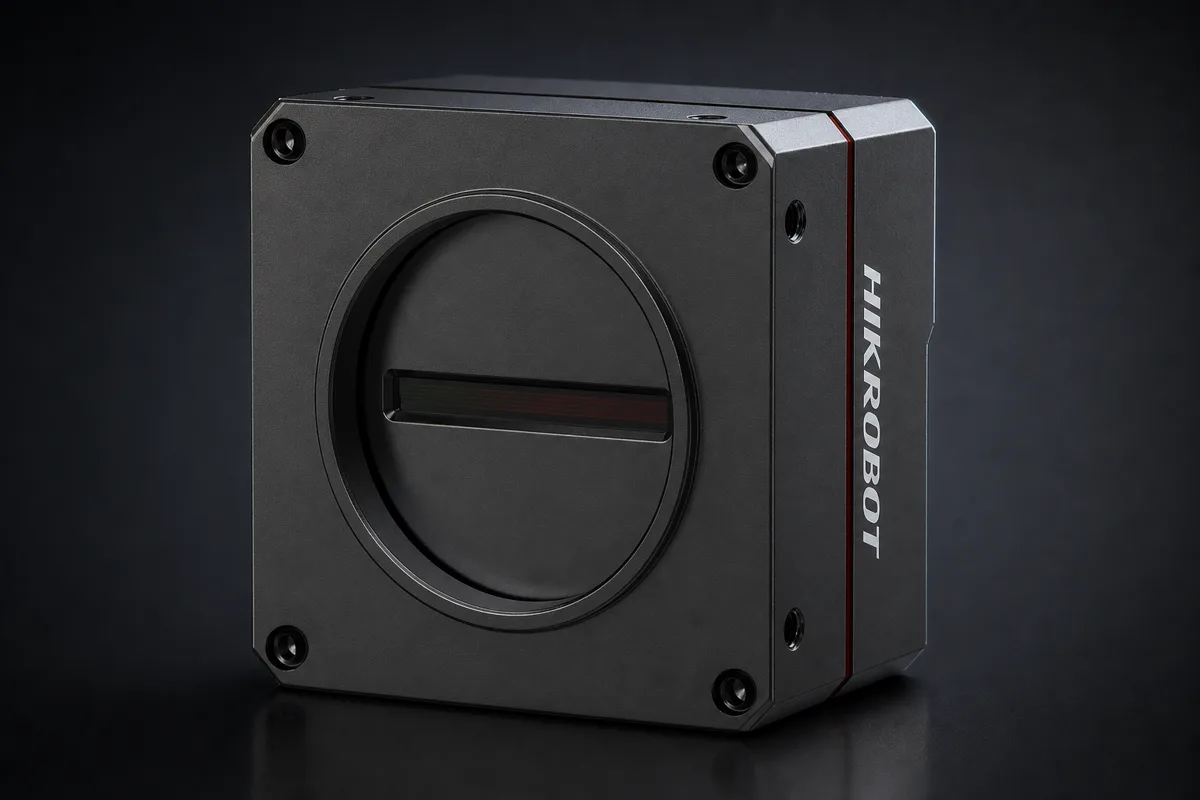

Hikrobot MV-CL044-91NC
Линейная камера Hikrobot MV-CL044-91NC на CMOS-сенсоре формирует строку 4096 × 3 с частотой до 75,3 кГц и передаёт данные по 2,5 Gigabit Ethernet; крепление объектива — M42. Подходит для построчного контроля движущегося полотна, измерения кромок и поиска локальных дефектов.
- Срок поставки
- от 5 дней
- Гарантия
- 36 месяцев
Трёхстрочный поток и ускорение ROI
Полная конфигурация 4096 × 3 работает у MV-CL044-91NC с частотой до 75,3 кГц, а сокращение области повышает предел до 100 кГц. CMOS-сенсор использует элемент 7 × 7 мкм и однострочный режим сканирования. Данные выводятся по 2,5 Gigabit Ethernet на 2500 Мбит/с; предусмотрена обратная совместимость с каналами 1000 и 100 Мбит/с.
Камеру можно применить для измерения положения нескольких границ, контроля повторяющихся полос или быстрого анализа выделенного участка движущегося материала. Четыре двунаправленных канала на P10 разрешают назначать входы и выходы под синхронизацию; электрически доступны одиночные и дифференциальные варианты. Питание подаётся по PoE либо отдельно в диапазоне 12–24 В DC.
MV-CL043-A1GC также использует сенсор 4096 × 3, но передаёт цветные форматы через Gigabit Ethernet и ограничена 28 кГц для Bayer 8 или Mono 8. Монохромная MV-CL044-91NM расширяет структуру до 4096 × 4 и добавляет 2-TDI с 4-TDI. MV-CL042-B1NC имеет пиксель 3,5 мкм и заметно меньший корпус 29 × 44 × 59 мм. MV-CL044-91NC выделяется сочетанием трёх строк, PoE и частоты 100 кГц после ROI.
Характеристики
| Разрешение сенсора | 4096×3 пикс. |
| Максимальная частота строк | 75300 Гц при полном разрешении, Mono8/BayerRG8; 25100 Гц при полном разрешении, …Свернуть75300 Гц при полном разрешении, Mono8/BayerRG8; 25100 Гц при полном разрешении, RGB8/BGR8; 37700 Гц при полном разрешении, BayerRG10; 100000 Гц @ в режиме ROI, ширина ROI не более 3080 пикс. |
| Режим строк и TDI | одна строка |
| Цветность | цветная |
| Крепление объектива | M42×1 |
| Интерфейс передачи данных | 2.5GigE (совместим с GigE и Fast Ethernet) |
| Технология сенсора | CMOS |
| Размер пикселя по осям | 7×7 мкм |
| Динамический диапазон | 61,3 дБ |
| Отношение сигнал/шум | 40,3 дБ |
| Диапазон выдержки | 1…10000 мкс |
| Автоэкспозиция | выкл., однократно, непрерывно, по длительности триггера |
| Линейный коэффициент усиления | 1; 2; 3; 4 |
| Форматы пикселя | RGB8, BGR8, BayerRG8, BayerRG10, Mono8 |
| Биннинг | 1x1, 1x2, 1x4, 2x1, 2x2, 2x4, 4x1, 4x2, 4x4 |
| Режим запуска | внешний, внутренний; строчный, кадровый, строчный и кадровый @ внешний запуск |
| Рабочий отрезок | 12 мм |
| Совместимые протоколы | GigE Vision, GenICam |
| Версии протоколов связи | GigE Vision 2.0 |
| Протокол совместимого стороннего ПО | GigE Vision |
| Клиентское ПО | MVS |
| Операционные системы | Windows 7 (32/64 бит), Windows 10 (32/64 бит), Windows 11 (64 бит), Linux (32/64 бит) |
| Цифровые входы и выходы (линии) | 4 двунаправленные линии, несимметричный сигнал, дифференциальный сигнал, линии 0, 1, 3, 4 |
| Разъём входов-выходов | P10 12 конт. |
| Напряжение питания | 12…24 В |
| Способ подачи питания | PoE, внешний блок питания |
| Поддержка PoE | да |
| Потребляемая мощность | 7,2 Вт (типичное) @ постоянный ток, напряжение питания 12 В |
| Степень защиты оболочки | IP40 при правильно установленных объективе и кабелях |
| Рабочая температура | -20…55 °C |
| Температура хранения | -30…80 °C |
| Влажность | 20…80 % @ без конденсации |
| Габариты | 62×62×46,1 мм |
| Масса | 260 г (примерно) |
| Сертификация | CE, RoHS, KC |
| Крепления через переходник | F-mount (через переходник); C-mount (через переходник) |
| Отражение изображения | нет |
Документы
Поставка в Казахстан
MV-CL044-91NC поставляем в Казахстан официально: MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Ходовые позиции отгружаем со склада, доставка от 5 дней при наличии; срок позиции под заказ инженер подтверждает в первом ответе. Внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Гарантия 36 месяцев, инженеры и склад запчастей в ЕАЭС.
Задачи в Казахстане: металлопрокат и стройматериалы
Металлобаза живёт учётом: пачка, бирка, номер плавки — и всё это читается на открытой площадке при любом освещении. У MV-CL044-91NC 4096×3 пикс. — при таком разрешении один пост контроля закрывает то, на что иначе ставят два. Инженер соберёт под задачу комплект целиком: камера, оптика, свет, крепление — и проверит его на ваших образцах.
Подбор и применение
Измерение положения нескольких границ. Проверка повторяемости полос на материале. Высокочастотный анализ выбранного ROI.
Минимальный комплект: Минимальную систему образуют MV-CL044-91NC, объектив M42×1.0, кабель 2,5 Gigabit Ethernet и питание PoE либо отдельные 12–24 В DC.
Рядом в линейке: MV-CL043-A1GC — Она выводит цветные данные 4096 × 3 через Gigabit Ethernet; MV-CL044-91NM — Она предлагает монохромные 4096 × 4 и режим 4-TDI; MV-CL042-B1NC — Её берут ради корпуса 29 × 44 × 59 мм и пикселя 3,5 мкм.
Кабели и аксессуары для этой модели
Совместимость по данным производителя.
- Питание
- Питание
- Крепёж
- Крепёж камер
Вопросы и ответы
Что задают M42×1.0 и фланцевое расстояние при выборе оптики?
Объектив присоединяется к резьбе M42×1.0, а его расчётное положение определяется отрезком 12 мм. Разрешение оптики соотносят с пикселем 7 × 7 мкм и структурой 4096 × 3, включая ширину используемого ROI.
Какие габариты и условия работы нужно учесть при размещении?
Корпус имеет размеры 62 × 62 × 46,1 мм и массу 260 г. Разрешённый рабочий диапазон составляет −20…55 °C при влажности 20–80 % RH. Степень исполнения камеры обозначена как IP40.
Как область интереса меняет предельный темп MV-CL044-91NC в составе измерительной системы?
При использовании всей структуры 4096 × 3 максимум равен 75,3 кГц. После сокращения ROI частота может подняться до 100 кГц. Такой режим предназначен для задачи, где достаточно части поперечной ширины сенсора.
Какую пропускную способность закладывать в сетевое соединение?
Камера поддерживает 2,5 Gigabit Ethernet на 2500 Мбит/с, а также соединения 1000 и 100 Мбит/с. Для частот 75,3 кГц на полном разрешении и 100 кГц после ROI приёмный тракт проверяют на работу с верхней полосой.
Можно ли совместить сетевой кабель с электропитанием камеры?
Да, в характеристиках предусмотрен PoE. Другой вариант — подать 12–24 В DC отдельно; потребление камеры равно 7,2 Вт. Сигналы управления при этом доступны на 12-контактном P10 с четырьмя двунаправленными каналами.
Откуда идёт поставка в Казахстан?
Внутри ЕАЭС поставка идёт без таможенного оформления на границе. Ходовые позиции отгружаем со склада, срок позиции под заказ подтверждаем при запросе.
Какая гарантия действует в Казахстане?
На оборудование действует гарантия 36 месяцев; инженеры и склад запчастей — в ЕАЭС.
Как получить счёт в Казахстане?
Цену и условия для юрлица подтверждает инженер по запросу: оставьте задачу через форму, первый ответ — в течение 4 рабочих часов.
