Линейная камера · CL Series
Hikrobot MV-CL082-91F2M

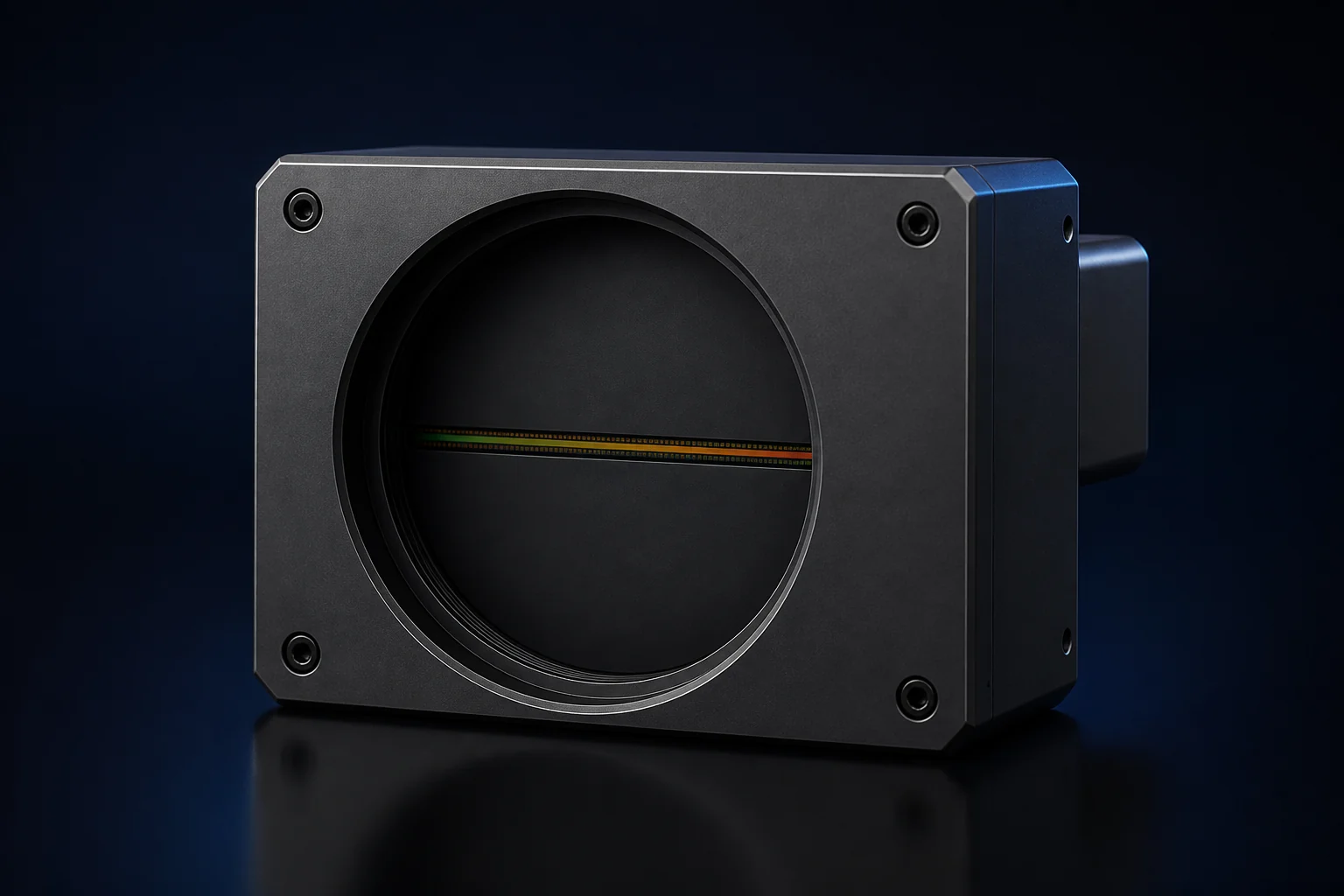

Монохромная линейная камера Hikrobot MV-CL082-91F2M на CMOS-сенсоре формирует строку 8192 × 2 с частотой до 200 кГц и передаёт данные по оптоволоконному интерфейсу; крепление объектива — M72. Такой темп подходит для высокоскоростного контроля широкого полотна, проволоки и кромки, когда требуется 8192 отсчёта поперёк движения.
- Срок поставки
- от 5 дней
- Гарантия
- 36 месяцев
Два LC-соединения для темпа 200 кГц
Верхняя частота 200 кГц и двойной LC-интерфейс определяют место MV-CL082-91F2M среди камер на 8192 отсчёта. Монохромный CMOS-сенсор имеет структуру 8192 × 2, пиксель 7 × 7 мкм и режимы 1-Line с 2-TDI. Динамический диапазон составляет 63,4 дБ, экспозиция регулируется от 3 мкс до 10 мс, усиление равно 1,0×.
Длинная строка при таком темпе подходит для проверки быстрого широкого полотна, измерения положения тонкой кромки и регистрации частых контрастных меток. Двухстрочный TDI можно использовать для накопления при согласованном перемещении. Четыре программируемых канала P10 поддерживают одиночный либо дифференциальный запуск, а питание 12–24 В DC приходит отдельно от двух волоконных соединений.
MV-CL082-91F1M работает через один LC и ограничена 146 кГц в 1-Line. MV-CL082-92CM выдаёт тот же формат 8192 × 2 по Camera Link, но верхняя ступень равна 100 кГц. MV-CL084-91F2M сохраняет два LC и максимум 200 кГц в однострочном режиме, при этом добавляет 8192 × 4, 4-TDI и многосветовое управление. F2M с двумя строками выбирают, когда эти дополнительные режимы не нужны.
Исполнения
Одно изделие в разных ревизиях. По умолчанию поставляем актуальную; если у вас на участке уже стоит конкретная — назовите её в запросе, подберём совместимую.
| Артикул | PN | Версия | |
|---|---|---|---|
| MV-CL082-91F2M снята с производства | 306302172 | — | |
| MV-CL082-91F2M V2.0 | 306303818 | V2.0 |
Характеристики
| Тип устройства | 8192 px Fiber Line Scan Camera |
| Тип сенсора | CMOS |
| Разрешение | 8192 × 2 |
| Размер пикселя | 7 μm × 7 μm |
| Моно/цвет | Mono |
| Динамический диапазон | 63.4 dB |
| Выдержка | 3 μs to 10 ms |
| Усиление | 1.0 × |
| Интерфейс данных | 2LC fiber connector |
| Цифровые входы/выходы | 12-pin P10 connector provides power and I/O: Configurable input/output × 4 (Line 0/1/3/4) and single-ended/differential is supported. |
| Крепление объектива | M72 *0.75, flange back length 12 mm, applicable to F-mount via lens adapter |
| Питание | 12 VDC to 24 VDC |
| Потребляемая мощность | Typ. 14 W @ 24 VDC |
| Класс защиты | IP40 (under proper lens installation and wiring) |
| Рабочая температура | –20 °C to 50 °C (–4 °F to 122 °F) |
| Температура хранения | –30 °C to 80 °C (–22 °F to 176 °F) |
| Влажность | 5% RH to 90% RH (no condensation) |
| Габариты | 132 mm × 76 mm × 57.4 mm (5.2″ × 3.0″ × 2.3″) |
| Вес | Approx. 600 g (1.3 lb.) |
| Сертификация | CE-EMC, KC, UL |
| Совместимость | Self-developed protocol, GenICam |
| Max line rate | 200 kHz |
| Line length | 8192 |
| Scan type | Supports 1-Line, 2-TDI |
Поставка в Казахстан
MV-CL082-91F2M поставляем в Казахстан официально: MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Ходовые позиции отгружаем со склада, доставка от 5 дней при наличии; срок позиции под заказ инженер подтверждает в первом ответе. Внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Гарантия 36 месяцев, инженеры и склад запчастей в ЕАЭС.
Задачи в Казахстане: электроника и приборостроение
Приборостроение работает малыми партиями и высокой ценой ошибки — контроль ставят на каждую единицу, а не на выборку. 8192 × 2 — это про различимость мелких элементов на большом поле, а не про «красивую картинку». Объектив, подсветку и кабель подберём под вашу дистанцию и поле зрения — связку проверяем до отгрузки.
Подбор и применение
Проверка быстрого широкого полотна. Регистрация частых контрастных меток. Синхронное накопление двумя строками.
Минимальный комплект: Для ввода MV-CL082-91F2M нужны объектив M72×0.75 либо F-mount с адаптером, два LC-волоконных соединения и питание 12–24 В DC на P10.
Рядом в линейке: MV-CL082-91F1M — Она ограничивается одним LC и частотой 146 кГц.; MV-CL082-92CM — Её применяют для такой же строки через Camera Link до 100 кГц.; MV-CL084-91F2M — Она добавляет 4-TDI и управление несколькими источниками света..
Кабели и аксессуары для этой модели
Совместимость по данным производителя.
- Кабели IO и питания
- IO 12-pin
- Питание
- Питание
- Крепёж
- Крепёж камер
Вопросы и ответы
Какую оптику поставить перед широким сенсором 8192 × 2 при настройке линейного захвата?
Базовая резьба — M72×0.75 с фланцевым отрезком 12 мм. F-mount подключают через адаптер. Объектив должен перекрывать линейку 8192 × 2 без ухудшения краёв и разрешать шаг элемента 7 × 7 мкм.
Какие электрические и температурные параметры имеет корпус для рабочего измерительного узла?
Камера типично потребляет 14 Вт при 24 В DC и допускает питание 12–24 В DC. Рабочая температура лежит от −20 до 50 °C. Корпус IP40 размером 132 × 76 × 57,4 мм имеет массу около 600 г.
Что означает обозначение 2LC в интерфейсе MV-CL082-91F2M в составе измерительной системы?
Поток передаётся через два LC-волоконных соединения. Электрические цепи вынесены на P10: там находятся питание 12–24 В DC и четыре программируемые линии. Такое разделение нужно учитывать при прокладке обоих типов кабеля.
Какие режимы сканирования поддерживаются при максимуме 200 кГц?
Камера заявляет общий предел 200 кГц и умеет работать в 1-Line или 2-TDI на сенсоре 8192 × 2. Конкретную комбинацию проверяют по требуемому накоплению, темпу объекта и пропускной способности двух LC-соединений.
Какими параметрами можно отрегулировать уровень изображения?
Усиление фиксировано на 1,0×, а выдержка меняется в пределах 3 мкс–10 мс. Поэтому амплитуду сигнала задают прежде всего временем накопления и внешним освещением, не забывая о периоде выбранной частоты строк.
Откуда идёт поставка в Казахстан?
Внутри ЕАЭС поставка идёт без таможенного оформления на границе. Ходовые позиции отгружаем со склада, срок позиции под заказ подтверждаем при запросе.
Какая гарантия действует в Казахстане?
На оборудование действует гарантия 36 месяцев; инженеры и склад запчастей — в ЕАЭС.
