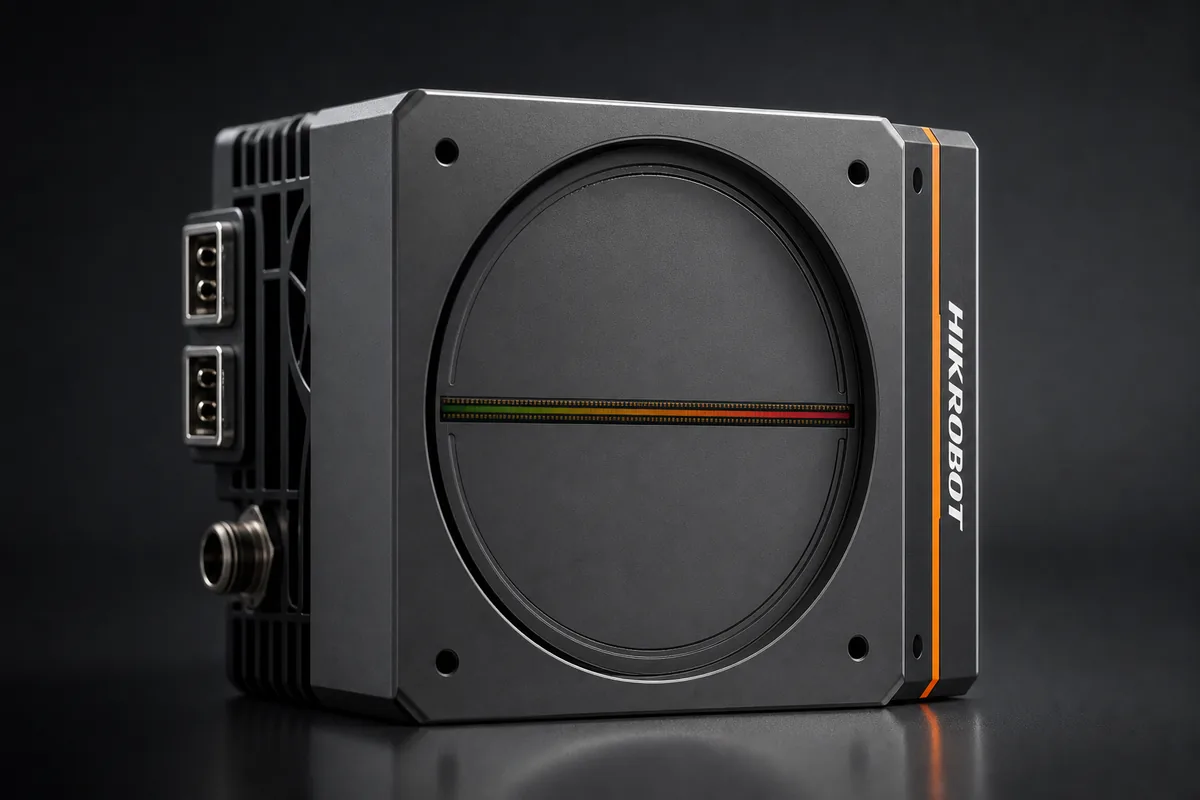

Hikrobot MV-CL166-91F2C

Истинный RGB и выбор глубины накопления

Четыре варианта глубины считывания позволяют MV-CL166-91F2C адаптировать цветной захват под сигнал и скорость. CMOS-сенсор истинного RGB имеет структуру 16384 × 12 и пиксель 5 × 5 мкм. В одну строку камера достигает 47,3 кГц, в 2-TDI — 45,3 кГц, в 3-TDI — 30,6 кГц, в 4-TDI — 23,1 кГц. Форматы RGB 8 и BGR 8 передаются через 2LC в варианте 1 Link либо 2 Link.

Модель рассчитана на детальный цветовой контроль широких полотен и листовых материалов. Одну строку выбирают при приоритете скорости, а дополнительные ступени TDI — когда движение согласовано и требуется накопить больше сигнала. Экспозиция регулируется от 3 мкс до 10 мс. Четыре линии ввода-вывода поддерживают однополярное или дифференциальное соединение. Встроенный вентилятор обеспечивает предусмотренный режим охлаждения корпуса.

MV-CL166-B0F2C имеет те же 16384 × 12, но не предлагает 3-TDI и работает до 40 кГц через 2LC. MV-CL166-B0F2C-BASE уменьшает структуру до 16384 × 6, поддерживает 2-TDI и выделяется динамическим диапазоном 72 дБ. MV-CL162-B0F2C использует пиксель 3,5 мкм и одну строку 16384 × 2, достигая 130 кГц для Bayer BRGG 8 по двум каналам.

Характеристики

Поставка в Казахстан

MV-CL166-91F2C поставляем в Казахстан официально: MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Ходовые позиции отгружаем со склада, доставка от 5 дней при наличии; срок позиции под заказ инженер подтверждает в первом ответе. Внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Гарантия 36 месяцев, инженеры и склад запчастей в ЕАЭС.

Задачи в Казахстане: зерно и элеваторы

Элеватор живёт сезоном: за уборку через весовую проходит поток, в котором ручная сверка документов и мешков перестаёт успевать физически. MV-CL166-91F2C работает в диапазоне -20…55 °C — это как раз про казахстанские площадки с большим сезонным перепадом. Объектив, подсветку и кабель подберём под вашу дистанцию и поле зрения — связку проверяем до отгрузки.

Подбор и применение

Контроль цветовых переходов истинным RGB-сенсором. Выбор накопления от одной строки до 4-TDI. Передача RGB 8 и BGR 8 через двухканальный 2LC.

Минимальный комплект: Для запуска требуются камера, объектив M90×1, двухканальное оптоволоконное соединение 2LC и блок питания 24 В DC.

Рядом в линейке: MV-CL166-B0F2C — Подходит для структуры 16384 × 12 с частотой 40 кГц.; MV-CL166-B0F2C-BASE — Даёт динамический диапазон 72 дБ при структуре 16384 × 6.; MV-CL162-B0F2C — Предпочтительна для меньшего пикселя и быстрого Bayer-потока..

Кабели и аксессуары для этой модели

Совместимость по данным производителя.

Питание

Питание

Крепёж

Крепёж камер

Все семейства аксессуаров →

Вопросы и ответы

Как частота MV-CL166-91F2C зависит от числа ступеней TDI камеры?

Одна строка работает до 47,3 кГц, 2-TDI — до 45,3 кГц, 3-TDI — до 30,6 кГц, а 4-TDI — до 23,1 кГц. Поэтому увеличение глубины накопления сопровождается уменьшением предельной частоты строк.

В каком виде камера передаёт данные истинного RGB-сенсора через 2LC?

Поддерживаются пиксельные форматы RGB 8 и BGR 8. Поток идёт через оптоволоконный разъём 2LC, причём можно выбрать режим передачи 1 Link или 2 Link для сенсора 16384 × 12.

Какие линии доступны для внешней синхронизации цветного захвата?

Камера имеет четыре конфигурируемые линии ввода-вывода. Они поддерживают однополярное и дифференциальное подключение, что позволяет связать получение строк с управляющими событиями оборудования.

Какой объектив и источник питания нужны MV-CL166-91F2C для работы?

Оптическая резьба — M90×1, рабочий отрезок равен 12 мм. Питание подаётся напряжением 24 В DC, потребление составляет 22,5 Вт. Объектив выбирают для строки 16384 с пикселем 5 мкм.

Что учитывать при тепловом и механическом размещении камеры?

В корпусе применяется охлаждающий вентилятор. Рабочий диапазон равен −20…55 °C, масса — 923 г, размеры — 99 × 99 × 83,4 мм. Степень защиты обозначена IP40, влажность допускается 5–90 %.

Как происходит поставка в Казахстан?

MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Поставка внутри ЕАЭС проходит без таможенных пошлин; конкретный срок инженер называет по позиции.

Что с гарантией, если оборудование куплено в Казахстан?

Гарантия — 36 месяцев. Обслуживают её инженеры MVisionPro, склад запчастей находится в ЕАЭС, поэтому гарантийный случай не требует отправки оборудования в Китай.

Можно ли проверить решение до покупки?

Нужны три вещи: что контролируем, на какой скорости идёт линия и какой допуск считается браком. Остальное — работа инженера.
