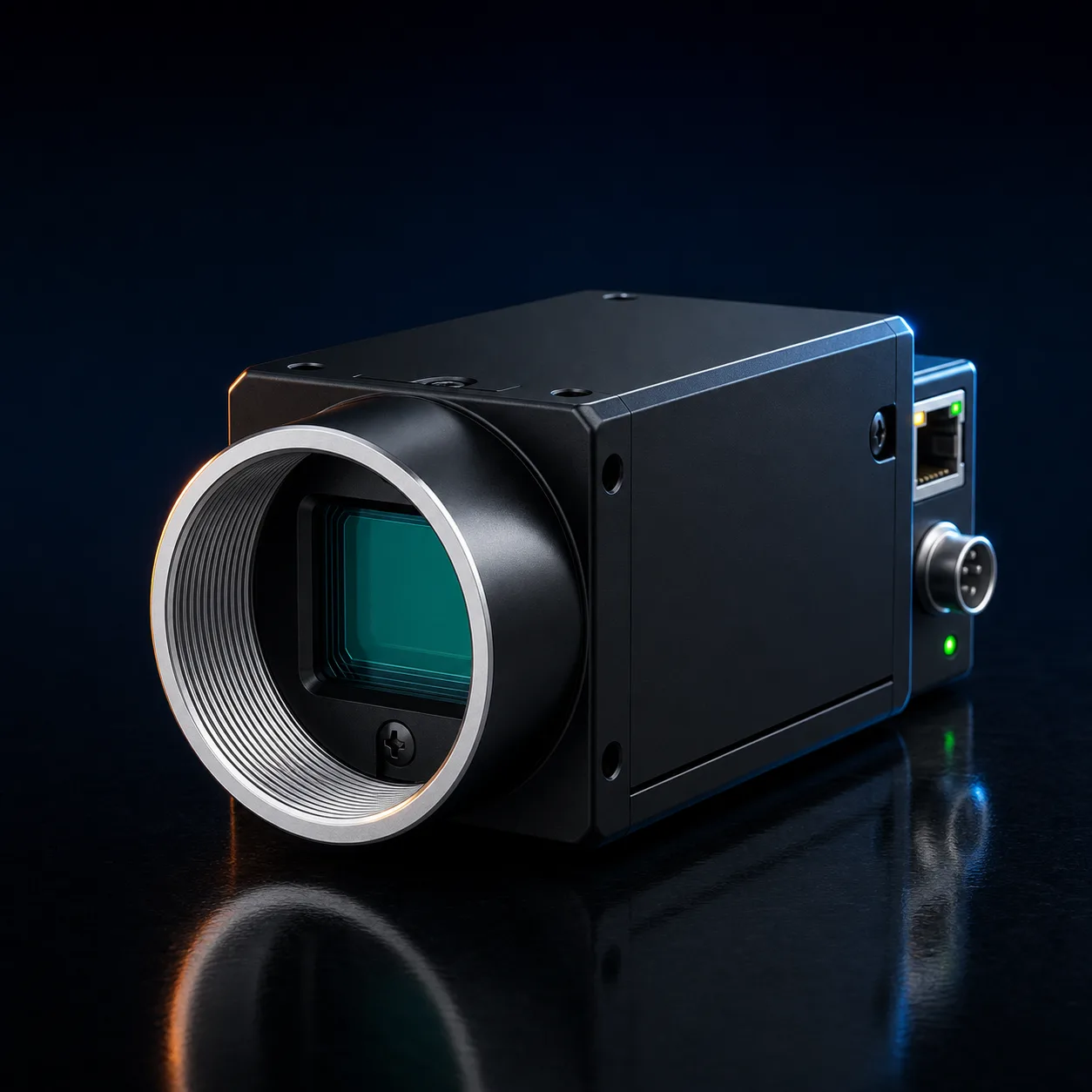

Hikrobot MV-CS032-10GM

Инженерные задачи сетевой камеры

Трёхмегапиксельное измерение движущегося объекта — основной профиль MV-CS032-10GM. Sony IMX265 формата 1/1.8″ формирует 2048 × 1536, а глобальный затвор удерживает геометрию детали. Частота достигает 38,1 к/с; изображение передаётся по Gigabit Ethernet. Такая конфигурация связывает детализацию с сетевым удалением камеры от вычислительного узла до 100 м.

Камеру ставят над транспортером для поиска кромок, подтверждения наличия элемента или считывания контрастной метки. Датчик цикла подключают к изолированному входу P7, исполнительный сигнал — к изолированному выходу; ещё одна линия работает двунаправленно без изоляции. PoE уменьшает число соединений, а питание 9–24 В DC оставляет раздельную схему. Корпус 29 × 29 × 42 мм занимает небольшое монтажное пространство.

MV-CS032-10GC использует тот же IMX265, разрешение и 38,1 к/с, при этом для неё задан цветной Bayer RG 8. MV-CS032-60GM построена на Stacked BSI, выдаёт Mono 8 и развивает 38,6 к/с при 2048 × 1536. Если требуется больше точек на объекте, MV-CS050-10GM-PRO даёт 2448 × 2048 с пикселем 3,45 мкм, но её сетевой темп ниже — 24,2 к/с.

Характеристики

Поставка в Казахстан

MV-CS032-10GM поставляем в Казахстан официально: MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Ходовые позиции отгружаем со склада, доставка от 5 дней при наличии; срок позиции под заказ инженер подтверждает в первом ответе. Внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Гарантия 36 месяцев, инженеры и склад запчастей в ЕАЭС.

Задачи в Казахстане: электроника и приборостроение

На сборке плат проверяют то, что глазом не берётся: присутствие компонента, полярность, качество пайки, читаемость технологической метки. MV-CS032-10GM — с глобальным затвором: снимать можно на ходу, не останавливая поток ради корректного кадра. Объектив, подсветку и кабель подберём под вашу дистанцию и поле зрения — связку проверяем до отгрузки.

Подбор и применение

Локализация кромок на движущихся деталях. Контроль наличия компонента по яркостному контрасту. Удалённая съёмка с линией до 100 м.

Минимальный комплект: Узел запуска объединяет MV-CS032-10GM, оптику C-mount на формат 1/1.8″, кабель Gigabit Ethernet и питание через PoE или вход 9–24 В DC разъёма P7.

Рядом в линейке: MV-CS032-10GC — Предпочтительна, когда алгоритму нужны цветовые признаки при 38,1 к/с.; MV-CS032-60GM — Даёт Mono 8 со Stacked BSI и частотой 38,6 к/с.; MV-CS050-10GM-PRO — Берут ради кадра 2448 × 2048 на Sony IMX264..

Кабели и аксессуары для этой модели

Совместимость по данным производителя.

Кабели данных

GigE

Кабели IO и питания

IO Hirose 6-pin

Питание

Питание

Крепёж

Крепёж камер

Все семейства аксессуаров →

Вопросы и ответы

Какие линии ввода-вывода предусмотрены для привязки кадра к циклу?

Шестиконтактный P7 содержит по одному оптоизолированному входу и выходу и один неизолированный двунаправленный канал. Вход используют для сигнала момента захвата, а выход и двунаправленную цепь — для обмена событиями с автоматикой согласно электрической схеме установки.

Какую длину кабеля допускает сетевой тракт MV-CS032-10GM при настройке режима съёмки?

Для Gigabit Ethernet задана дистанция передачи до 100 м. Интерфейс работает на 1000 Мбит/с и совместим со 100 Мбит/с. Полный поток 2048 × 1536 при 38,1 к/с разумно вести по гигабитному соединению, оставляя Fast Ethernet для уменьшенной нагрузки.

В каком температурном диапазоне может работать сетевое исполнение?

Паспортный рабочий диапазон MV-CS032-10GM простирается от −30 до 60 °C при влажности 20–95%. Корпус соответствует IP40, поэтому его размещение соотносят с фактическим воздействием пыли и влаги. Масса камеры составляет 100 г.

Как согласовать объектив с матрицей Sony IMX265 этого сетевого исполнения?

Нужен объектив с резьбой C-mount и покрытием чувствительной области 1/1.8″. Его разрешение выбирают под растр 2048 × 1536, а фокусное расстояние — под размер сцены и рабочий отрезок. Габарит поперечного сечения камеры составляет 29 × 29 мм.

Каким способом подать питание на MV-CS032-10GM возле механизма?

Камера принимает PoE по сетевой линии или 9–24 В DC через P7. Типовая мощность составляет 2,2 Вт при 12 В DC. В первом случае питание объединяется с передачей, во втором его можно развести вместе с дискретными цепями от шкафа управления.

Нужно ли таможенное оформление при поставке в Казахстан?

Поставляем официально как дистрибьютор Hikrobot: внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Срок по конкретной позиции инженер подтверждает в первом ответе.

Гарантия на оборудование в Казахстане — какая и от кого?

36 месяцев гарантии. Мы официальный дистрибьютор Hikrobot, поэтому гарантийные обязательства закрываются нами, а не перепродавцом.

Как узнать стоимость и условия для юридического лица в Казахстане?

Стоимость подтверждаем по запросу — вместе с подбором комплекта под задачу, а не отдельной цифрой в вакууме.
