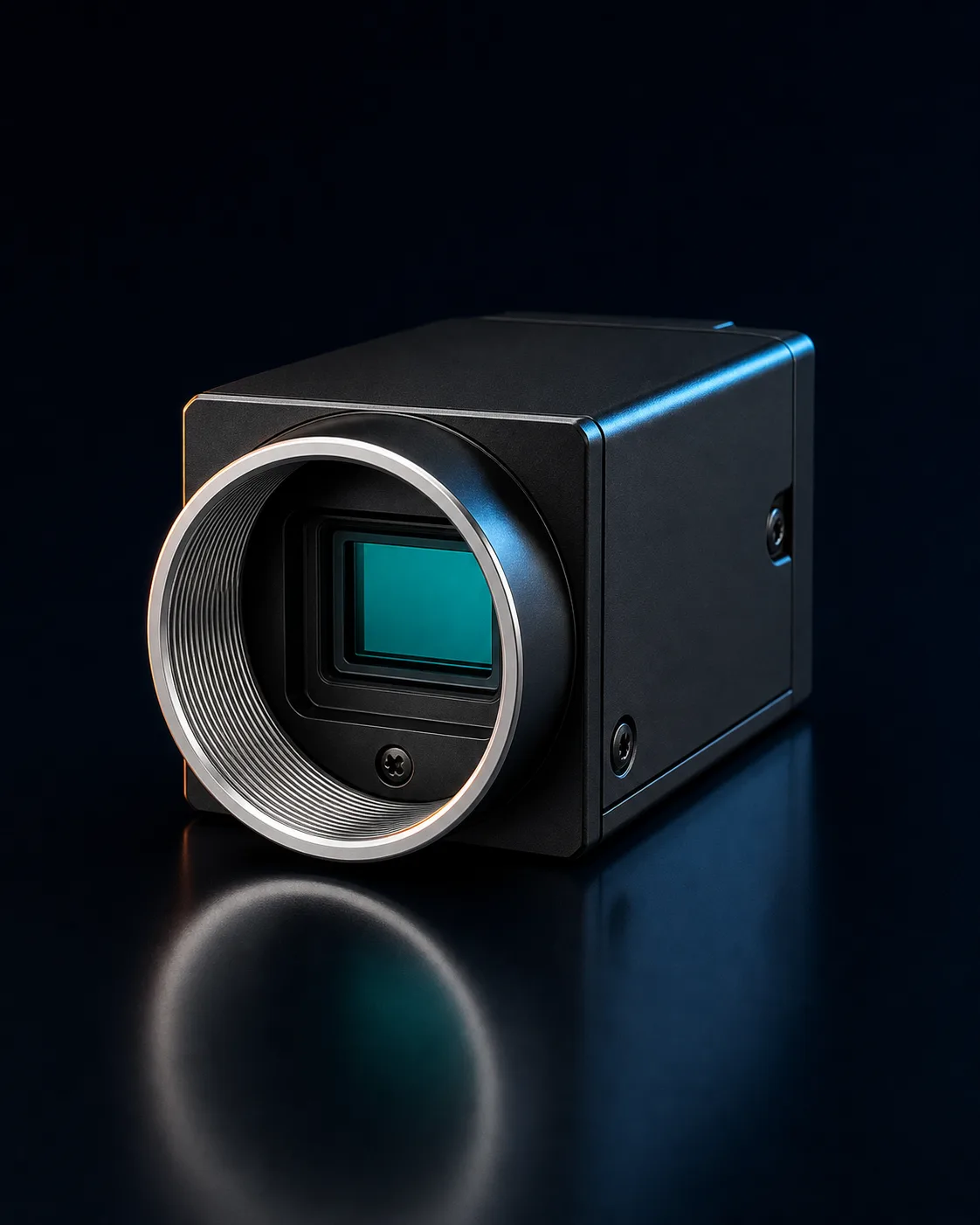

Hikrobot MV-CU013-80GC

Квадратный кадр для динамического участка

Участок, где детализация по вертикали почти так же важна, как по горизонтали, соответствует формату MV-CU013-80GC. Камера снимает 1280 × 1024 со скоростью 89,9 к/с; CMOS-матрица 1/2,7 дюйма использует глобальный затвор. Изображение передаётся по Gigabit Ethernet, оптика устанавливается в C-mount, а корпус массой 100 г имеет степень защиты IP30.

Такой набор применим для подсчёта перемещающихся заготовок, определения ориентации и проверки внешнего контура. Глобальная экспозиция делает кадр единым временным срезом, что важно при сравнении координат кромок. Аппаратный цикл можно построить на изолированном входе и выходе плюс двунаправленной неизолированной линии. Питание 9–24 В DC и типичное потребление 2,2 Вт учитываются при проектировании шкафа.

MV-CU013-80GM совпадает по 1280 × 1024 и 89,9 к/с, но для неё определён монохромный Mono 8 и приведены расширенные параметры экспозиции. MV-CU013-A0GC работает на сенсоре 1/2 дюйма, выдаёт цветной Bayer GB 8 и немного ускоряется до 91,3 к/с. При локальном USB-подключении MV-CU013-80UC сохраняет 1280 × 1024, добавляет подтверждённый цвет и достигает 240,4 к/с. Эта модель остаётся сетевым вариантом среднего темпа.

Исполнения

Одно изделие в разных ревизиях. По умолчанию поставляем актуальную; если у вас на участке уже стоит конкретная — назовите её в запросе, подберём совместимую.

Характеристики

Поставка в Казахстан

MV-CU013-80GC поставляем в Казахстан официально: MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Ходовые позиции отгружаем со склада, доставка от 5 дней при наличии; срок позиции под заказ инженер подтверждает в первом ответе. Внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Гарантия 36 месяцев, инженеры и склад запчастей в ЕАЭС.

Задачи в Казахстане: электроника и приборостроение

Приборостроение работает малыми партиями и высокой ценой ошибки — контроль ставят на каждую единицу, а не на выборку. MV-CU013-80GC — с глобальным затвором: снимать можно на ходу, не останавливая поток ради корректного кадра. Объектив, подсветку и кабель подберём под вашу дистанцию и поле зрения — связку проверяем до отгрузки.

Подбор и применение

Определение ориентации заготовки на ходу. Подсчёт изделий кадром 1280 × 1024. Сопоставление координат кромок по триггеру.

Минимальный комплект: Для получения первого кадра объединяют MV-CU013-80GC, C-mount-объектив, кабель Gigabit Ethernet и источник постоянного напряжения 9–24 В DC.

Рядом в линейке: MV-CU013-80GM — Подходит, если при 1280 × 1024 и 89,9 к/с требуется Mono 8.; MV-CU013-A0GC — Сравнить при выборе цветного Bayer GB 8 на сенсоре 1/2 дюйма.; MV-CU013-80UC — Использовать для цветного USB3.0-потока с пределом 240,4 к/с..

Кабели и аксессуары для этой модели

Совместимость по данным производителя.

Кабели данных

GigE

Питание

Питание

Крепёж

Крепёж камер

Все семейства аксессуаров →

Вопросы и ответы

Какие протоколы использует MV-CU013-80GC поверх сетевого подключения?

Для камеры заявлены GigE Vision V2.0 и GenICam. Они относятся к её сетевой совместимости наряду с интерфейсом Gigabit Ethernet; при интеграции приёмный узел настраивают на изображение 1280 × 1024 с верхним темпом 89,9 к/с.

Какой круг изображения нужен объективу для матрицы формата 1/2,7 дюйма?

Камера имеет байонет C-mount, а активный формат равен 1/2,7 дюйма. Оптика должна полностью закрывать матрицу; фокусное расстояние выбирают по требуемому охвату и дистанции, одновременно проверяя детализацию на кадре 1280 × 1024.

Почему частота 89,9 к/с сочетается здесь с глобальным затвором?

CMOS-матрица накапливает сигнал по всему кадру одновременно, поэтому границы движущейся заготовки не сдвигаются строка за строкой. Предел 89,9 к/с при 1280 × 1024 задаёт доступную плотность наблюдений во времени.

Как подать дискретный запуск и получить ответ от MV-CU013-80GC?

Электрическая часть включает один оптоизолированный вход, один такой же выход и один двунаправленный канал без изоляции. Первый можно связать с датчиком положения, а выходные функции — с логикой машинного цикла.

Какой источник выбрать с учётом типичного потребления этой сетевой камеры?

MV-CU013-80GC принимает постоянное напряжение 9–24 В DC и в типовом режиме потребляет 2,2 Вт. Источник рассчитывают одновременно с остальными узлами, учитывая выбранное напряжение и параметры линии до камеры.

Что учесть при монтаже корпуса IP30 в закрытом машинном отсеке?

Рабочая температура ограничена интервалом 0…50 °C, а степень защиты равна IP30. Масса корпуса составляет 100 г. При компоновке оставляют место под C-mount-объектив, Ethernet-соединение и циркуляцию воздуха.

Нужно ли таможенное оформление при поставке в Казахстан?

Поставляем официально как дистрибьютор Hikrobot: внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Срок по конкретной позиции инженер подтверждает в первом ответе.

Гарантия на оборудование в Казахстане — какая и от кого?

36 месяцев гарантии. Мы официальный дистрибьютор Hikrobot, поэтому гарантийные обязательства закрываются нами, а не перепродавцом.

Как узнать стоимость и условия для юридического лица в Казахстане?

Стоимость подтверждаем по запросу — вместе с подбором комплекта под задачу, а не отдельной цифрой в вакууме.
