Промышленный считыватель кодов · ID7000 series

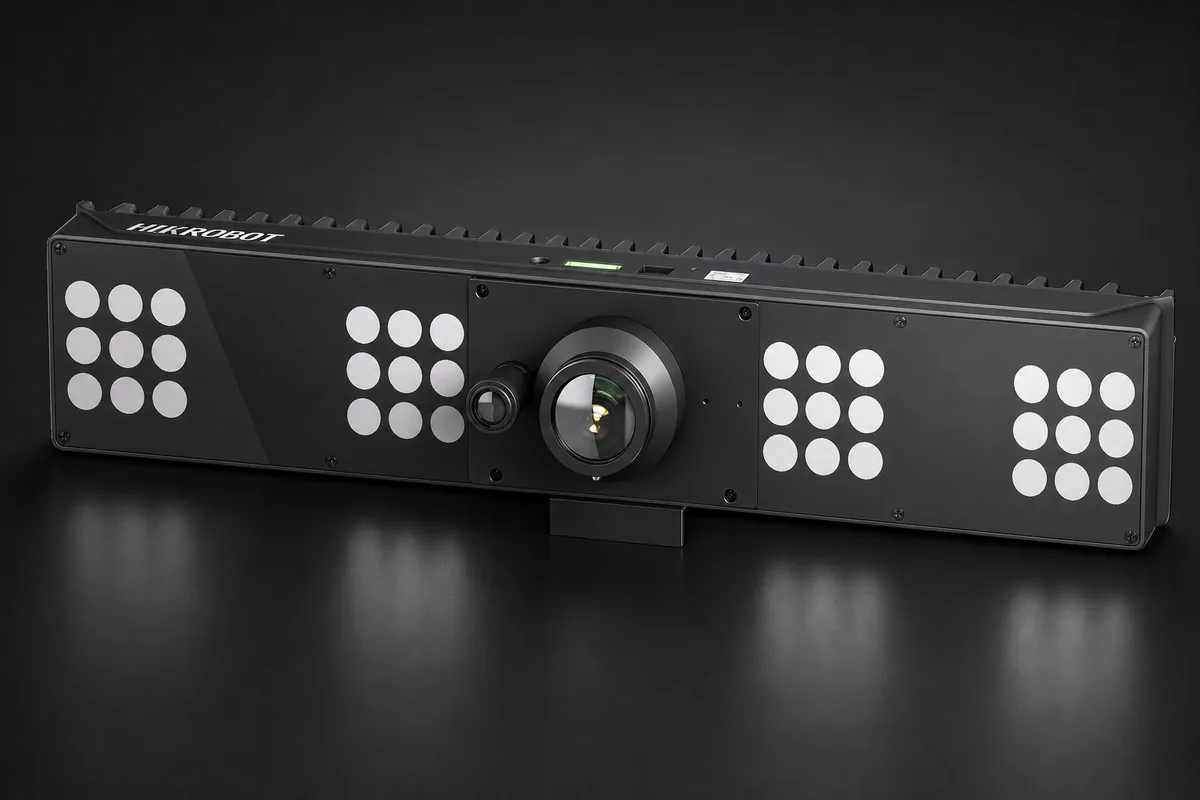

Hikrobot MV-ID7080EM-35FEF-WHA V3.0
- Гарантия
- 36 месяцев
Фокусировка линейного считывателя
Механическая фокусировка объектива F-mount 35 мм отличает MV-ID7080EM-35FEF-WHA V3.0 в паре линейных моделей. Сенсор строит строку 7424 × 1 и работает до 15 кГц, а движение конвейера со скоростью до 2,5 м/с разворачивает последовательность строк в изображение груза. При дистанции 1000 мм рабочая ширина равна 1000 мм для маркировки 10 mil. Данные передаются по Gigabit Ethernet 1000 Мбит/с.
Устройство предназначено для поперечного наблюдения ленты, где требуется читать одномерные, матричные и составные коды на проходящем объекте. Настройка фокуса позволяет совместить плоскость резкости с заданной дистанцией. На 10-контактной клемме находятся дифференциальный и оптоизолированный входы, два развязанных выхода и RS-232. Корпус 608,3 × 127,6 × 239 мм весит 5 кг; электрическая часть рассчитана на 48 В DC и мощность до 180 Вт.
MV-ID7080EM-35F-WHA V3.0 сохраняет 7424 × 1, 15 кГц, скорость 2,5 м/с, объектив 35 мм и поле 1000 мм; глубина его корпуса составляет 167,1 мм. Исполнение 35FEF имеет глубину 239 мм, поддерживает механическую фокусировку, PDF417 и UDP. MV-ID6200M создаёт двумерный кадр 5440 × 3648 с rolling shutter до 20 к/с и подходит для дискретного группового захвата. MV-ID6120PM даёт глобальные 4096 × 3072 до 28 к/с, если изображение должно формироваться одним экспонированием.
Характеристики
| Разрешение | 7424 × 1 px |
| Моно/цвет | Mono |
| Интерфейс данных | Gigabit Ethernet (1000 Mbit/s) |
| Цифровые входы/выходы | 10-pin green terminal; differential input × 1, opto-isolated input × 1, opto-isolated output × 2, RS-232 × 1 |
| Крепление объектива | F-mount |
| Фокусное расстояние | 35 mm |
| Коды 1D | Code 39, Code 93, Code 128, CodaBar, EAN8, EAN13, ITF25, ITF14, UPCA, UPCE |
| Коды 2D | QR Code, Data Matrix |
| Коды stacked | PDF417 |
| Питание | 48 VDC |
| Потребление (макс.) | 180 W |
| Рабочая температура | 0…50 °C |
| Влажность | 20…95 % RH |
| Габариты | 608.3 × 127.6 × 239 mm |
| Вес | 5 kg |
| Max line frequency | 15 kHz |
| Max conveyor speed | 2.5 m/s |
| Оптимальная рабочая дистанция | 1000 mm |
| Поле зрения | 1000 mm @10 mil |
| Протоколы обмена | SmartSDK, TCP Client, TCP Server, Serial, FTP, UDP |
| Focus | mechanical focus supported |
Поставка в Казахстан
MV-ID7080EM-35FEF-WHA V3.0 поставляем в Казахстан официально: MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Ходовые позиции отгружаем со склада, доставка от 5 дней при наличии; срок позиции под заказ инженер подтверждает в первом ответе. Внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Гарантия 36 месяцев, инженеры и склад запчастей в ЕАЭС.
Для задач маркировки настроим чтение и агрегацию с передачей в 1С и ИС МПТ; для продукции, уходящей в Россию, — в СУЗ „Честного знака“.
Задачи в Казахстане: зерно и элеваторы
На хлебоприёмных пунктах Казахстана узкое место одно и то же — учёт на приёмке: партию нужно опознать и записать быстрее, чем подъедет следующая машина. 7424 × 1 px — это про различимость мелких элементов на большом поле, а не про «красивую картинку». Настроим чтение и агрегацию с передачей в вашу учётную систему; для продукции, уходящей в Россию, — в СУЗ «Честного знака».
Подбор и применение
Фокусировка строки на дистанции 1000 мм. Распознавание PDF417 в движущемся потоке. Передача результата двумя развязанными выходами.
Минимальный комплект: Для поста нужны MV-ID7080EM-35FEF-WHA V3.0 с механически настраиваемым F-mount-объективом 35 мм, кабель Gigabit Ethernet, 10-контактное подключение и блок 48 В DC на 180 Вт.
Рядом в линейке: MV-ID7080EM-35F-WHA V3.0 — Сокращает глубину корпуса до 167,1 мм при той же полосе сканирования.; MV-ID6200M — Формирует полный матричный кадр 5440 × 3648.; MV-ID6120PM — Даёт одновременную экспозицию кадра 4096 × 3072..
Кабели и аксессуары для этой модели
Совместимость по данным производителя.
- Прочее
- Зеркала и датчики
- Кабели данных
- GigE
- Питание
- Питание
Вопросы и ответы
Зачем исполнению 35FEF механическая настройка фокуса при настройке системы?
Объектив F-mount 35 мм поддерживает механическую фокусировку. Её выставляют на рабочую плоскость, которая для указанной конфигурации находится на дистанции 1000 мм и соответствует полосе шириной 1000 мм для кода 10 mil.
Какие группы маркировок читает линейная версия 35FEF при проектировании системы?
Одномерная группа содержит Code 39, Code 93, Code 128, CodaBar, EAN8, EAN13, ITF25, ITF14, UPCA и UPCE. В двумерной части названы QR Code и Data Matrix, в составной — PDF417.
Какие протоколы доступны через Gigabit Ethernet 1000 Мбит/с?
Сетевой перечень включает SmartSDK, TCP Client, TCP Server, Serial, FTP и UDP. Отдельный RS-232 выведен на 10-контактную зелёную клемму вместе с входами синхронизации и двумя выходами результата.
Как согласовать строку 7424 × 1 с ходом конвейера при интеграции с линией?
Сенсор получает поперечную строку с частотой до 15 кГц, а продольная координата возникает при перемещении объекта со скоростью до 2,5 м/с. Частоту и скорость настраивают совместно, чтобы модули кода сохраняли пропорции.
Какие параметры заданы силовому подключению этого корпуса при подключении оборудования?
Номинальное питание составляет 48 В DC, максимальное потребление — 180 Вт. Корпус имеет длину 608,3 мм, ширину 127,6 мм, глубину 239 мм и массу 5 кг, что учитывают при выборе несущей конструкции.
Как происходит поставка в Казахстан?
MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Поставка внутри ЕАЭС проходит без таможенных пошлин; конкретный срок инженер называет по позиции.
Что с гарантией, если оборудование куплено в Казахстан?
Гарантия — 36 месяцев. Обслуживают её инженеры MVisionPro, склад запчастей находится в ЕАЭС, поэтому гарантийный случай не требует отправки оборудования в Китай.
Что с маркировкой, если продукция уходит в Россию?
Да, чтение Data Matrix заявлено в характеристиках. Для продукции, которая уходит в Россию, настраиваем передачу в СУЗ «Честного знака».
