Датчик зрения · SC2000A series

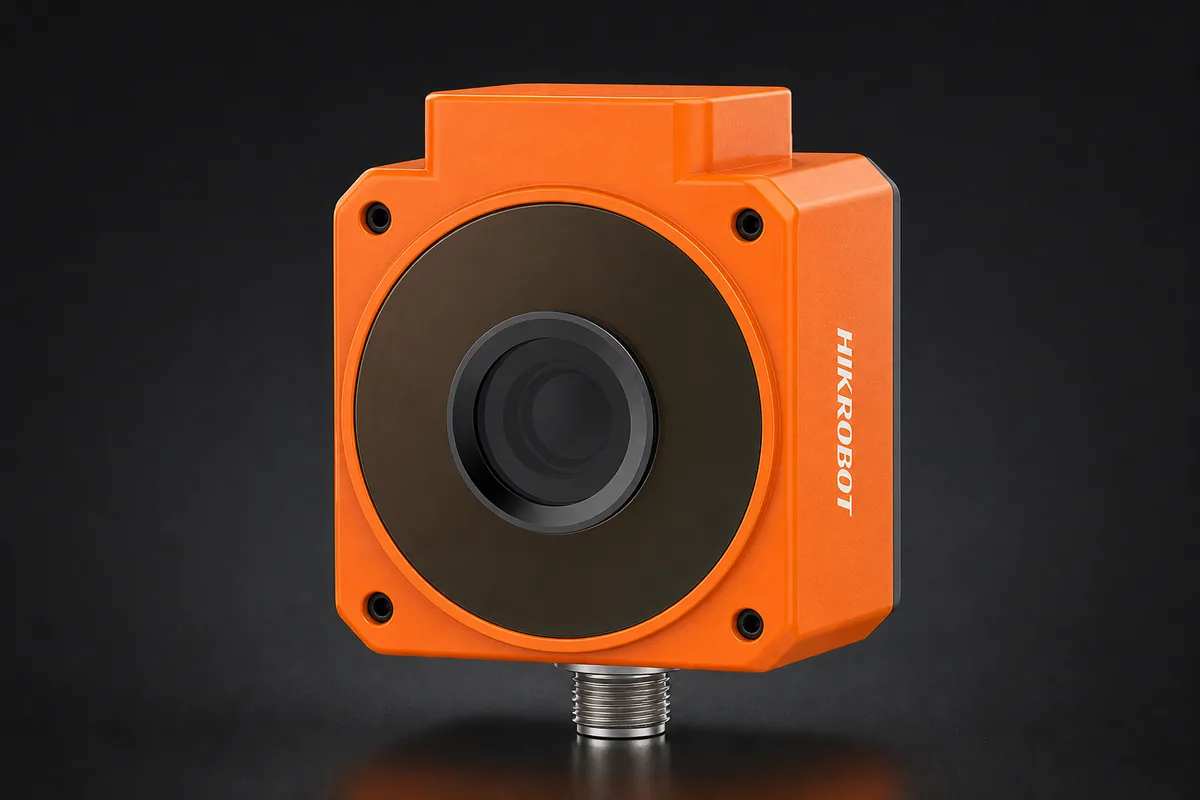

Hikrobot MV-SC2005AM-02WBN V3.0
Датчик зрения Hikrobot MV-SC2005AM-02WBN V3.0: монохромная матрица 800 × 600 с глобальным затвором, до 100 к/с по Fast Ethernet, корпус IP65. Используется как самостоятельный узел визуальной проверки с выдачей результата контроллеру линии; предусмотрена работа с красно-белой подсветкой.
- Срок поставки
- от 5 дней
- Гарантия
- 36 месяцев
Считывание кода в заданной зоне
Рабочая геометрия MV-SC2005AM-02WBN V3.0 задана заранее: на дистанции 100 ± 5 мм датчик охватывает область 170 × 130 мм, используя оптику 2,5 мм. Монохромная CMOS-матрица с глобальным затвором формирует 800 × 600 со скоростью до 100 к/с. Встроенный узел красного, синего и белого света позволяет выбирать освещение для чтения Data Matrix ECC200 форматов DM12 и DM14.
Такая комбинация рассчитана на быстрый контроль двумерной маркировки, когда положение датчика и размер обозреваемой зоны можно выдержать механически. Глобальная экспозиция уменьшает геометрические искажения движущегося кода, а частота 100 к/с оставляет запас для короткого цикла. Данные уходят по Fast Ethernet; для связи с автоматикой предусмотрен RS-485. Питание подается напряжением 24 В DC.
Ближайший MV-SC2005AC также имеет 800 × 600, пиксель 4,8 мкм и белый LED. MV-SC2004EM дает 704 × 540 при 60 к/с и располагает измерительными и OCR-модулями SCMVS. MV-SC2005AM-02WBN V3.0 выделяется заданной зоной 170 × 130 мм, трехцветным осветителем и выбирается именно под DM12/DM14 на дистанции около 100 мм и темп до 100 к/с.
Характеристики
| Разрешение сенсора | 800×600 пикс.1 |
| Максимальная частота кадров | 100 к/с1 |
| Интерфейс передачи данных | Fast Ethernet1 |
| Степень защиты оболочки | IP651 |
| Тип затвора | глобальный1 |
| Модель сенсора | CMOS-сенсор с глобальным затвором1 |
| Условный оптический формат сенсора | 1/3,6″ |
| Размер пикселя по осям | 4,8×4,8 мкм1 |
| Цветность | монохромная1 |
| Диапазон выдержки | 20…9000 мкс |
| Усиление | 1…330 дБ |
| Фокусное расстояние | 2,5 мм |
| Поле зрения | 170×130 мм @ рабочее расстояние 100 ± 5 мм |
| Поддерживаемые символики | 2D |
| Цвет встроенной подсветки | синий, красный, белый1 |
| Совместимые протоколы | SmartSDK, UDP |
| Клиентское ПО | iDMVS |
| Разъём входов-выходов | M12 12 конт. |
| Напряжение питания | 24 В @ постоянный ток |
| Потребляемая мощность | 18 Вт (максимум) @ постоянный ток, встроенная подсветка включена, напряжение …Свернуть18 Вт (максимум) @ постоянный ток, встроенная подсветка включена, напряжение питания 24 В; 2,16 Вт (максимум) @ постоянный ток, встроенная подсветка выключена, напряжение питания 24 В |
| Рабочая температура | -10…50 °C |
| Температура хранения | -30…70 °C |
| Влажность | 10…90 % @ без конденсации |
| Габариты | 68×60×40,8 мм |
| Масса | 200 г (примерно) |
| Сертификация | CE, RoHS |
| Порты, количество и назначение | RS-485 (последовательный) |
1 данные неофициальные
Поставка в Казахстан
MV-SC2005AM-02WBN V3.0 поставляем в Казахстан официально: MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Ходовые позиции отгружаем со склада, доставка от 5 дней при наличии; срок позиции под заказ инженер подтверждает в первом ответе. Внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Гарантия 36 месяцев, инженеры и склад запчастей в ЕАЭС.
Перед покупкой проверим вашу задачу на образцах: пришлёте изделия — получите видео работы и заключение инженера.
Задачи в Казахстане: логистика и склады
Казахстанские склады растут вместе с маркетплейсами, и первым упирается в потолок именно участок приёмки и сортировки. Класс защиты IP65 — камеру можно ставить в цеху, где есть пыль и влага, без отдельного бокса. Настройку логики и обмен с контроллером линии берём на себя — на площадку приезжает работающее решение.
Подбор и применение
Чтение Data Matrix ECC200 форматов DM12 и DM14. Съемка кода в зоне 170 × 130 мм. Подсветка маркировки красным синим или белым светом.
Минимальный комплект: Стартовый набор содержит MV-SC2005AM-02WBN V3.0 со штатной оптикой 2,5 мм, кабель Fast Ethernet и источник 24 В DC.
Рядом в линейке: MV-SC2005AC — Рассматривается для сетки 800 × 600 со встроенным белым LED; MV-SC2004EM — Подходит для монохромной обработки 704 × 540 средствами SCMVS.
Кабели и аксессуары для этой модели
Совместимость по данным производителя.
Вопросы и ответы
Зачем датчику красный, синий и белый встроенный свет в рабочей конфигурации?
Осветитель содержит три цветовых варианта: красный, синий и белый. Выбор канала позволяет менять контраст маркировки относительно материала без отдельного светового блока, сохраняя заданную рабочую дистанцию 100 ± 5 мм.
Как корпус подготовлен к установке рядом с контролируемым объектом?
Размеры корпуса — 68 × 60 × 40,8 мм, масса около 200 г. Защита соответствует IP65, а рабочий температурный интервал простирается от −10 до 50 °C. Эти параметры учитывают при выборе кронштейна и места монтажа.
На каком расстоянии формируется расчетная зона считывания кода?
Номинальная рабочая дистанция равна 100 мм с допуском ±5 мм. При таком размещении область обзора составляет 170 × 130 мм, а фокусное расстояние штатной оптики — 2,5 мм. Эти величины задают исходную механику установки.
Какие двумерные коды перечислены для MV-SC2005AM-02WBN V3.0?
Устройство предназначено для Data Matrix ECC200 в вариантах DM12 и DM14. Изображение строится на монохромной сетке 800 × 600, поэтому размер и положение маркировки следует согласовать с зоной 170 × 130 мм.
Какие интерфейсы используются для данных и связи с автоматикой?
Изображения и сетевой обмен проходят через Fast Ethernet. Последовательный канал выполнен как RS-485. Датчик питается от 24 В DC; потребление достигает 18 Вт с включенным освещением и составляет около 3 Вт без него.
Откуда идёт поставка в Казахстан?
Внутри ЕАЭС поставка идёт без таможенного оформления на границе. Ходовые позиции отгружаем со склада, срок позиции под заказ подтверждаем при запросе.
Какая гарантия действует в Казахстане?
На оборудование действует гарантия 36 месяцев; инженеры и склад запчастей — в ЕАЭС.
Что нужно от нас, чтобы вы подобрали конфигурацию?
Пришлите образцы изделия и опишите задачу — инженер проверит решение и вернёт видео работы вместе с заключением. Это бесплатно и делается до покупки.
