Объектив FA · KF series

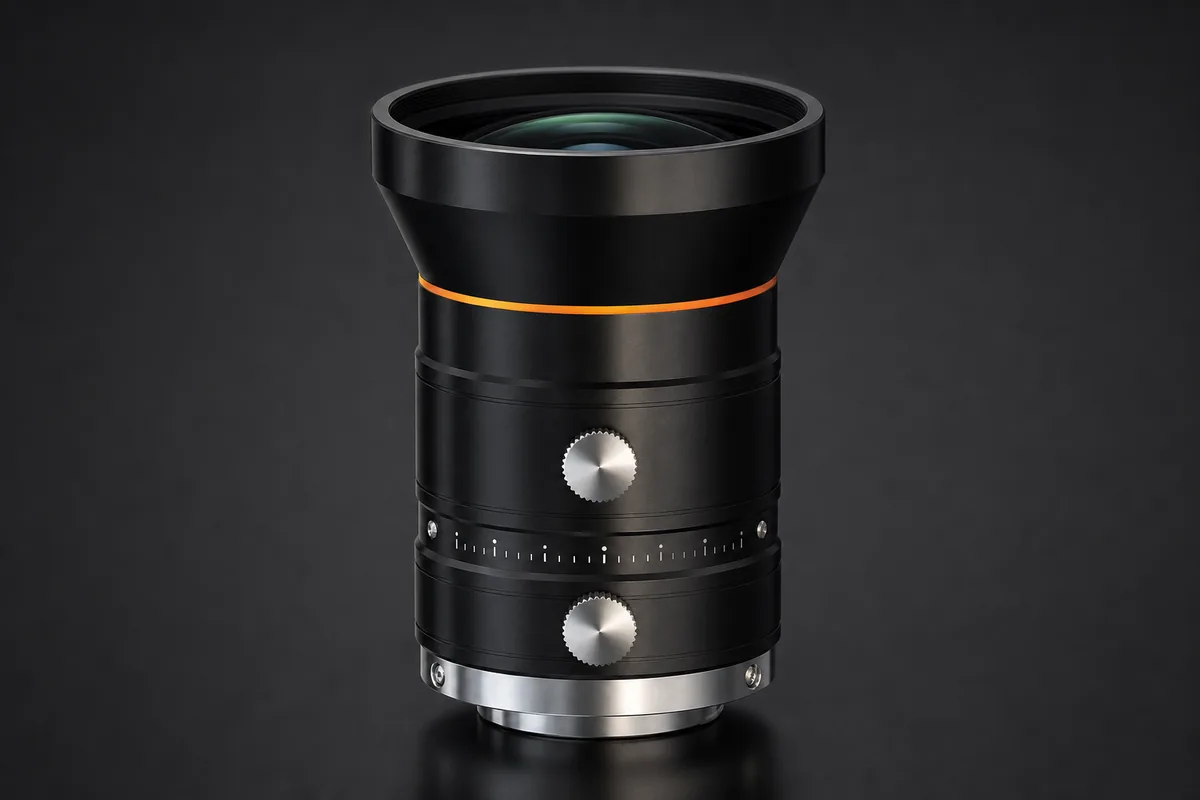

Hikrobot MVL-KF1628M-12MPE
Объектив Hikrobot MVL-KF1628M-12MPE: фокусное расстояние 16 мм, крепление C-mount, круг изображения Ø 17,6 мм (1,1″), диафрагма F2,8 – F16. Оптика рассчитана на инспекционный пост с выбранным размером кадра; горизонтальный угол поля 45,8 °, минимальная дистанция 0,1 м.
Производитель переводит эту серию на новые линейки. Модель есть в действующем прайсе — наличие, срок поставки и актуальный аналог подтвердим в первом ответе инженера.
- Срок поставки
- от 5 дней
- Гарантия
- 36 месяцев
Геометрия E-версии на 16 мм
Для круга Ø17,6 мм MVL-KF1628M-12MPE создаёт ракурс с фокусом 16 мм и почти нейтральной паспортной дисторсией 0,15%. Углы равны 55,6° по диагонали, 45,8° по горизонтали и 35,3° по вертикали. Соединение C-mount дополнено ручными фокусом от 0,1 м и диафрагмой F2.8–F16.
Оптика подходит для контроля детали среднего размера, проверки взаимного положения элементов и измерительной съёмки после калибровки. Передний фильтр крепится резьбой M43 × 0.75. Корпус имеет диаметр 45,6 мм, длину 68,2 мм и массу 189 г; эти значения учитывают при установке рядом с другими компонентами машинного узла.
Базовый MVL-KF1628M-12MP при тех же 16 мм и Ø17,6 мм показывает 44,9° по горизонтали, имеет дисторсию −1,30% и меньший корпус Ø38,6 × 48,56 мм. MVL-KF0814M-12MPE расширяет ракурс до 84,8° и открывается до F1.4. E-версию 16 мм выбирают ради сочетания угла 45,8° и дисторсии 0,15%; базовую — при приоритете компактности.
Характеристики
| Тип объектива | FA-объектив |
| Фокусное расстояние | 16 мм |
| Диафрагменное число | 2,8…16 |
| Условный оптический формат объектива | 1,1″ |
| Диаметр круга изображения | 17,6 мм |
| Крепление объектива | C-mount |
| Увеличение | -0,441 × @ удлинительное кольцо 5 мм, ближняя граница фокусировки, рабочее расстояние 15,02 мм -0,428 × @ удлинительное кольцо 5 мм, дальняя граница фокусировки, рабочее расстояние 16,15 мм -0,257 × @ удлинительное кольцо 2 мм, ближняя граница фокусировки, рабочее расстояние 41,07 мм Показать все (22)-0,231 × @ удлинительное кольцо 2 мм, дальняя граница фокусировки, рабочее расстояние 47,84 мм-0,196 × @ удлинительное кольцо 1 мм, ближняя граница фокусировки, рабочее расстояние 60,3 мм -0,168 × @ удлинительное кольцо 1 мм, дальняя граница фокусировки, рабочее расстояние 73,91 мм -0,134 × @ удлинительное кольцо 0 мм, рабочее расстояние 100 мм -0,095 × @ удлинительное кольцо 0 мм, рабочее расстояние 150 мм -0,073 × @ удлинительное кольцо 0 мм, рабочее расстояние 200 мм -0,059 × @ удлинительное кольцо 0 мм, рабочее расстояние 250 мм -0,05 × @ удлинительное кольцо 0 мм, рабочее расстояние 300 мм -0,044 × @ удлинительное кольцо 0 мм, рабочее расстояние 350 мм -0,039 × @ удлинительное кольцо 0 мм, рабочее расстояние 400 мм -0,035 × @ удлинительное кольцо 0 мм, рабочее расстояние 450 мм -0,031 × @ удлинительное кольцо 0 мм, рабочее расстояние 500 мм -0,029 × @ удлинительное кольцо 0 мм, рабочее расстояние 550 мм -0,026 × @ удлинительное кольцо 0 мм, рабочее расстояние 600 мм -0,024 × @ удлинительное кольцо 0 мм, рабочее расстояние 650 мм -0,023 × @ удлинительное кольцо 0 мм, рабочее расстояние 700 мм -0,02 × @ удлинительное кольцо 0 мм, рабочее расстояние 800 мм -0,018 × @ удлинительное кольцо 0 мм, рабочее расстояние 900 мм -0,016 × @ удлинительное кольцо 0 мм, рабочее расстояние 1000 мм |
| Рабочее расстояние | 15,02 мм @ удлинительное кольцо 5 мм, ближняя граница фокусировки, увеличение -0,441 × 16,15 мм @ удлинительное кольцо 5 мм, дальняя граница фокусировки, увеличение -0,428 × 41,07 мм @ удлинительное кольцо 2 мм, ближняя граница фокусировки, увеличение -0,257 × Показать все (22)47,84 мм @ удлинительное кольцо 2 мм, дальняя граница фокусировки, увеличение -0,231 ×60,3 мм @ удлинительное кольцо 1 мм, ближняя граница фокусировки, увеличение -0,196 × 73,91 мм @ удлинительное кольцо 1 мм, дальняя граница фокусировки, увеличение -0,168 × 100 мм @ удлинительное кольцо 0 мм, увеличение -0,134 × 150 мм @ удлинительное кольцо 0 мм, увеличение -0,095 × 200 мм @ удлинительное кольцо 0 мм, увеличение -0,073 × 250 мм @ удлинительное кольцо 0 мм, увеличение -0,059 × 300 мм @ удлинительное кольцо 0 мм, увеличение -0,05 × 350 мм @ удлинительное кольцо 0 мм, увеличение -0,044 × 400 мм @ удлинительное кольцо 0 мм, увеличение -0,039 × 450 мм @ удлинительное кольцо 0 мм, увеличение -0,035 × 500 мм @ удлинительное кольцо 0 мм, увеличение -0,031 × 550 мм @ удлинительное кольцо 0 мм, увеличение -0,029 × 600 мм @ удлинительное кольцо 0 мм, увеличение -0,026 × 650 мм @ удлинительное кольцо 0 мм, увеличение -0,024 × 700 мм @ удлинительное кольцо 0 мм, увеличение -0,023 × 800 мм @ удлинительное кольцо 0 мм, увеличение -0,02 × 900 мм @ удлинительное кольцо 0 мм, увеличение -0,018 × 1000 мм @ удлинительное кольцо 0 мм, увеличение -0,016 × |
| Рабочий отрезок | 17,526 мм |
| Минимальная дистанция фокусировки | 100 мм |
| Ширина поля зрения | 32 мм @ удлинительное кольцо 5 мм, ближняя граница фокусировки, ширина сенсора 14,14 мм, рабочее расстояние 15,02 мм 29 мм @ удлинительное кольцо 5 мм, ближняя граница фокусировки, ширина сенсора 12,45 мм, рабочее расстояние 15,02 мм 20 мм @ удлинительное кольцо 5 мм, ближняя граница фокусировки, ширина сенсора 8,45 мм, рабочее расстояние 15,02 мм Показать все (66)33 мм @ удлинительное кольцо 5 мм, дальняя граница фокусировки, ширина сенсора 14,14 мм, рабочее расстояние 16,15 мм30 мм @ удлинительное кольцо 5 мм, дальняя граница фокусировки, ширина сенсора 12,45 мм, рабочее расстояние 16,15 мм 21 мм @ удлинительное кольцо 5 мм, дальняя граница фокусировки, ширина сенсора 8,45 мм, рабочее расстояние 16,15 мм 55 мм @ удлинительное кольцо 2 мм, ближняя граница фокусировки, ширина сенсора 14,14 мм, рабочее расстояние 41,07 мм 50 мм @ удлинительное кольцо 2 мм, ближняя граница фокусировки, ширина сенсора 12,45 мм, рабочее расстояние 41,07 мм 34 мм @ удлинительное кольцо 2 мм, ближняя граница фокусировки, ширина сенсора 8,45 мм, рабочее расстояние 41,07 мм 61 мм @ удлинительное кольцо 2 мм, дальняя граница фокусировки, ширина сенсора 14,14 мм, рабочее расстояние 47,84 мм 55 мм @ удлинительное кольцо 2 мм, дальняя граница фокусировки, ширина сенсора 12,45 мм, рабочее расстояние 47,84 мм 38 мм @ удлинительное кольцо 2 мм, дальняя граница фокусировки, ширина сенсора 8,45 мм, рабочее расстояние 47,84 мм 72 мм @ удлинительное кольцо 1 мм, ближняя граница фокусировки, ширина сенсора 14,14 мм, рабочее расстояние 60,3 мм 65 мм @ удлинительное кольцо 1 мм, ближняя граница фокусировки, ширина сенсора 12,45 мм, рабочее расстояние 60,3 мм 45 мм @ удлинительное кольцо 1 мм, ближняя граница фокусировки, ширина сенсора 8,45 мм, рабочее расстояние 60,3 мм 84 мм @ удлинительное кольцо 1 мм, дальняя граница фокусировки, ширина сенсора 14,14 мм, рабочее расстояние 73,91 мм 76 мм @ удлинительное кольцо 1 мм, дальняя граница фокусировки, ширина сенсора 12,45 мм, рабочее расстояние 73,91 мм 52 мм @ удлинительное кольцо 1 мм, дальняя граница фокусировки, ширина сенсора 8,45 мм, рабочее расстояние 73,91 мм 105,52 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 100 мм 92,91 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 100 мм 63,06 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 100 мм 149,63 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 150 мм 131,75 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 150 мм 89,42 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 150 мм 193,96 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 200 мм 170,78 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 200 мм 115,91 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 200 мм 239,66 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 250 мм 211,02 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 250 мм 143,22 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 250 мм 282,8 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 300 мм 249 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 300 мм 169 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 300 мм 321,36 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 350 мм 282,95 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 350 мм 192,05 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 350 мм 361,64 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 400 мм 318,41 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 400 мм 216,11 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 400 мм 405,16 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 450 мм 356,73 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 450 мм 242,12 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 450 мм 456,13 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 500 мм 401,61 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 500 мм 272,58 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 500 мм 490,97 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 550 мм 432,29 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 550 мм 293,4 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 550 мм 535,61 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 600 мм 471,59 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 600 мм 320,08 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 600 мм 579,51 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 650 мм 510,25 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 650 мм 346,31 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 650 мм 622,91 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 700 мм 548,46 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 700 мм 372,25 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 700 мм 707 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 800 мм 622,5 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 800 мм 422,5 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 800 мм 794,38 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 900 мм 699,44 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 900 мм 474,72 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 900 мм 883,75 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 1000 мм 778,13 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 1000 мм 528,13 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 1000 мм |
| Угол поля зрения по горизонтали | 45,8 ° @ ширина сенсора 14,14 мм |
| Угол поля зрения по вертикали | 35,3 ° @ высота сенсора 10,35 мм |
| Угол поля зрения по диагонали | 55,6 ° @ диагональ сенсора 17,52 мм |
| Оптическая дисторсия | 0,15 % |
| Управление фокусом | ручное |
| Управление диафрагмой | ручное |
| Резьба фильтра | M43×0,75 |
| Габариты | 45,6×68,2 мм |
| Масса | 189 г |
| Сертификация | RoHS2.0 |
| Разрешение объектива | 12 Мп |
| Температура | -10…50 °C |
| Тип фокусного расстояния | фиксированное |
Документы
Поставка в Казахстан
MVL-KF1628M-12MPE поставляем в Казахстан официально: MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Ходовые позиции отгружаем со склада, доставка от 5 дней при наличии; срок позиции под заказ инженер подтверждает в первом ответе. Внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Гарантия 36 месяцев, инженеры и склад запчастей в ЕАЭС.
Подберём под вашу камеру и проверим совместимость связки до отгрузки.
Задачи в Казахстане: электроника и приборостроение
Приборостроение работает малыми партиями и высокой ценой ошибки — контроль ставят на каждую единицу, а не на выборку. Фокусное расстояние 16 мм задаёт поле зрения на вашей рабочей дистанции — от него и считаем, влезет ли объект в кадр целиком. Подберём под вашу камеру и проверим совместимость связки до отгрузки.
Подбор и применение
Контроль детали среднего размера на формате 1,1″. Проверка взаимного положения элементов при угле 45,8°. Измерительная съёмка с исходной дисторсией 0,15%.
Минимальный комплект: Изображающий узел включает MVL-KF1628M-12MPE, камеру C-mount с сенсором в круге Ø17,6 мм, её кабель передачи и предусмотренную производителем камеры цепь питания.
Рядом в линейке: MVL-KF1628M-12MP — Нужен для более компактного корпуса Ø38,6 × 48,56 мм при тех же 16 мм; MVL-KF0814M-12MPE — Выбирают для широкого угла 84,8° и открытия F1.4.
Семейство и другие исполнения
Объективы для матриц 1″ и 1.1″ (12 МП) · 16 арт.
Вопросы и ответы
На какой сенсор рассчитан круг Ø17,6 мм E-версии 16 мм при инженерном подборе?
Круг изображения соответствует формату 1,1″. Объектив соединяется с камерой через C-mount с рабочим отрезком 17,526 мм. При выборе сенсора проверяют его диагональ относительно Ø17,6 мм, чтобы использовать расчётную область объектива.
Каковы углы MVL-KF1628M-12MPE в трёх направлениях в составе машинного зрения?
Объектив формирует 55,6° по диагонали, 45,8° по горизонтали и 35,3° по вертикали. Базовая KF на 16 мм близка по ракурсу и даёт 44,9° по горизонтали, но отличается дисторсией и размерами корпуса.
Чем дисторсия 0,15% полезна при подготовке измерений для проектируемого узла?
Паспортное искажение E-версии равно 0,15%, тогда как у MVL-KF1628M-12MP оно составляет −1,30%. Для точной координатной привязки всё равно калибруют собранную пару камеры и объектива при рабочей дистанции и неизменном ручном фокусе.
Как выполняются ручные настройки при дистанции от 0,1 м при подготовке к работе?
Резкость можно навести начиная с 0,1 м. Диафрагма перестраивается вручную в пределах F2.8–F16. Сначала фиксируют рабочее положение камеры и фокус, затем выбирают отверстие; итоговую резкость проверяют после обеих операций.
Какой монтажный контур и фильтр имеет KF-E с фокусом 16 мм в рабочей системе?
Корпус занимает Ø45,6 × 68,2 мм и весит 189 г. Для светофильтра предусмотрена резьба M43 × 0.75. Температура применения находится от −10 до 50 °C; при компоновке оставляют место для ручной фокусировки и диафрагмы.
Откуда идёт поставка в Казахстан?
Внутри ЕАЭС поставка идёт без таможенного оформления на границе. Ходовые позиции отгружаем со склада, срок позиции под заказ подтверждаем при запросе.
Какая гарантия действует в Казахстане?
На оборудование действует гарантия 36 месяцев; инженеры и склад запчастей — в ЕАЭС.
Как получить счёт в Казахстане?
Цену и условия для юрлица подтверждает инженер по запросу: оставьте задачу через форму, первый ответ — в течение 4 рабочих часов.
