Объектив FA · KF series

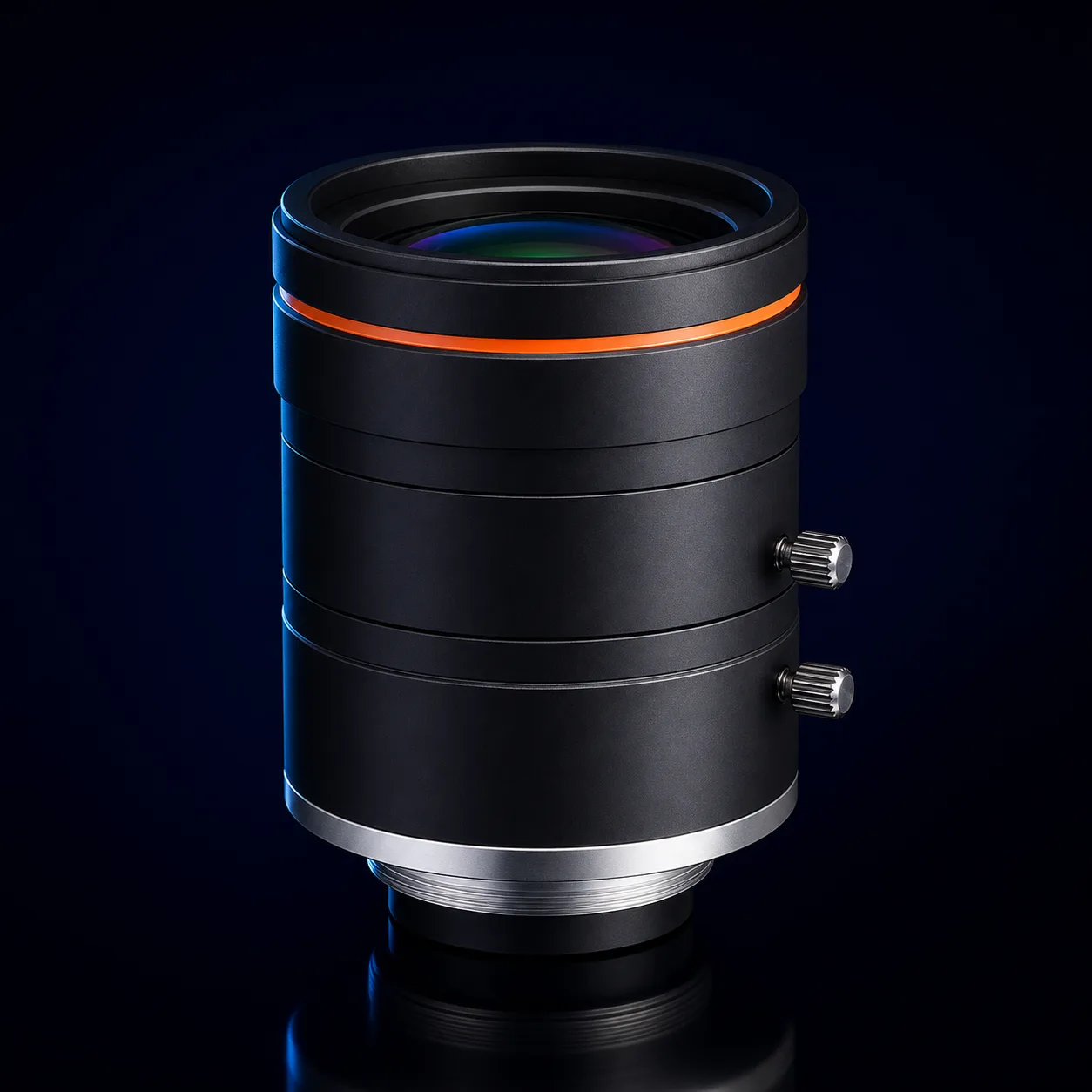

Hikrobot MVL-KF3528M-12MP
Объектив Hikrobot MVL-KF3528M-12MP: фокусное расстояние 35 мм, крепление C-mount, круг изображения Ø 17,6 мм, диафрагма F2,8 – F16. Ручная настройка фокуса и диафрагмы позволяет согласовать резкость и освещение при дистанции от 0,2 м; дисторсия -0,21 %.
- Срок поставки
- от 5 дней
- Гарантия
- 36 месяцев
Узкий обзор базовой KF 35 мм
На удалённой или небольшой зоне MVL-KF3528M-12MP формирует ракурс фокусом 35 мм. Для круга Ø17,6 мм углы равны 26,7° по диагонали, 21,4° по горизонтали и 15,9° по вертикали. Объектив имеет C-mount, ручное управление фокусом с дистанции от 0,2 м и диафрагмой в диапазоне F2.8–F16.
Эта геометрия применима для чтения локального кода, контроля кромки и наблюдения отдельного элемента без широкого фона. Отрицательная оптическая дисторсия учитывается при калибровке. Корпус Ø38,6 × 53,61 мм весит 119 г; для фильтра используется M35.5 × 0.5, а рабочий отрезок C-mount равен 17,526 мм. Это базовая серия KF.
MVL-KF2528M-12MP на том же круге расширяет горизонтальный угол до 29,6° и фокусируется от 0,15 м. MVL-KF5028M-12MP уменьшает угол до 15,1° при 50 мм и начинает наводиться с 0,3 м. Версию 35 мм выбирают как среднюю ступень между ними. MVL-KF3524M-25MP нужен для круга Ø19,3 мм и открытия F2.4.
Характеристики
| Тип по таксономии каталога | FA-объектив1 |
| Фокусное расстояние | 35 мм |
| Диафрагменное число | 2,8…16 |
| Условный оптический формат объектива | 1,1″ |
| Диаметр круга изображения | 17,6 мм |
| Крепление объектива | C-mount |
| Увеличение | -1,217 × @ удлинительное кольцо 38 мм, рабочее расстояние 25 мм -0,654 × @ удлинительное кольцо 18 мм, рабочее расстояние 50 мм -0,451 × @ удлинительное кольцо 10 мм, рабочее расстояние 75 мм Показать все (22)-0,343 × @ удлинительное кольцо 6 мм, рабочее расстояние 100 мм-0,232 × @ удлинительное кольцо 2 мм, рабочее расстояние 150 мм -0,175 × @ удлинительное кольцо 0 мм, рабочее расстояние 200 мм -0,139 × @ удлинительное кольцо 0 мм, рабочее расстояние 250 мм -0,116 × @ удлинительное кольцо 0 мм, рабочее расстояние 300 мм -0,099 × @ удлинительное кольцо 0 мм, рабочее расстояние 350 мм -0,086 × @ удлинительное кольцо 0 мм, рабочее расстояние 400 мм -0,077 × @ удлинительное кольцо 0 мм, рабочее расстояние 450 мм -0,069 × @ удлинительное кольцо 0 мм, рабочее расстояние 500 мм -0,062 × @ удлинительное кольцо 0 мм, рабочее расстояние 550 мм -0,057 × @ удлинительное кольцо 0 мм, рабочее расстояние 600 мм -0,053 × @ удлинительное кольцо 0 мм, рабочее расстояние 650 мм -0,049 × @ удлинительное кольцо 0 мм, рабочее расстояние 700 мм -0,046 × @ удлинительное кольцо 0 мм, рабочее расстояние 750 мм -0,043 × @ удлинительное кольцо 0 мм, рабочее расстояние 800 мм -0,04 × @ удлинительное кольцо 0 мм, рабочее расстояние 850 мм -0,038 × @ удлинительное кольцо 0 мм, рабочее расстояние 900 мм -0,036 × @ удлинительное кольцо 0 мм, рабочее расстояние 950 мм -0,034 × @ удлинительное кольцо 0 мм, рабочее расстояние 1000 мм |
| Рабочее расстояние | 25 мм @ удлинительное кольцо 38 мм, увеличение -1,217 × 50 мм @ удлинительное кольцо 18 мм, увеличение -0,654 × 75 мм @ удлинительное кольцо 10 мм, увеличение -0,451 × Показать все (22)100 мм @ удлинительное кольцо 6 мм, увеличение -0,343 ×150 мм @ удлинительное кольцо 2 мм, увеличение -0,232 × 200 мм @ удлинительное кольцо 0 мм, увеличение -0,175 × 250 мм @ удлинительное кольцо 0 мм, увеличение -0,139 × 300 мм @ удлинительное кольцо 0 мм, увеличение -0,116 × 350 мм @ удлинительное кольцо 0 мм, увеличение -0,099 × 400 мм @ удлинительное кольцо 0 мм, увеличение -0,086 × 450 мм @ удлинительное кольцо 0 мм, увеличение -0,077 × 500 мм @ удлинительное кольцо 0 мм, увеличение -0,069 × 550 мм @ удлинительное кольцо 0 мм, увеличение -0,062 × 600 мм @ удлинительное кольцо 0 мм, увеличение -0,057 × 650 мм @ удлинительное кольцо 0 мм, увеличение -0,053 × 700 мм @ удлинительное кольцо 0 мм, увеличение -0,049 × 750 мм @ удлинительное кольцо 0 мм, увеличение -0,046 × 800 мм @ удлинительное кольцо 0 мм, увеличение -0,043 × 850 мм @ удлинительное кольцо 0 мм, увеличение -0,04 × 900 мм @ удлинительное кольцо 0 мм, увеличение -0,038 × 950 мм @ удлинительное кольцо 0 мм, увеличение -0,036 × 1000 мм @ удлинительное кольцо 0 мм, увеличение -0,034 × |
| Рабочий отрезок | 17,526 мм |
| Минимальная дистанция фокусировки | 200 мм |
| Ширина поля зрения | 11,62 мм @ удлинительное кольцо 38 мм, ширина сенсора 14,14 мм, рабочее расстояние 25 мм 10,23 мм @ удлинительное кольцо 38 мм, ширина сенсора 12,45 мм, рабочее расстояние 25 мм 6,94 мм @ удлинительное кольцо 38 мм, ширина сенсора 8,45 мм, рабочее расстояние 25 мм Показать все (66)21,61 мм @ удлинительное кольцо 18 мм, ширина сенсора 14,14 мм, рабочее расстояние 50 мм19,03 мм @ удлинительное кольцо 18 мм, ширина сенсора 12,45 мм, рабочее расстояние 50 мм 12,91 мм @ удлинительное кольцо 18 мм, ширина сенсора 8,45 мм, рабочее расстояние 50 мм 31,35 мм @ удлинительное кольцо 10 мм, ширина сенсора 14,14 мм, рабочее расстояние 75 мм 27,61 мм @ удлинительное кольцо 10 мм, ширина сенсора 12,45 мм, рабочее расстояние 75 мм 18,74 мм @ удлинительное кольцо 10 мм, ширина сенсора 8,45 мм, рабочее расстояние 75 мм 41,18 мм @ удлинительное кольцо 6 мм, ширина сенсора 14,14 мм, рабочее расстояние 100 мм 36,26 мм @ удлинительное кольцо 6 мм, ширина сенсора 12,45 мм, рабочее расстояние 100 мм 24,61 мм @ удлинительное кольцо 6 мм, ширина сенсора 8,45 мм, рабочее расстояние 100 мм 60,91 мм @ удлинительное кольцо 2 мм, ширина сенсора 14,14 мм, рабочее расстояние 150 мм 53,63 мм @ удлинительное кольцо 2 мм, ширина сенсора 12,45 мм, рабочее расстояние 150 мм 36,4 мм @ удлинительное кольцо 2 мм, ширина сенсора 8,45 мм, рабочее расстояние 150 мм 80,67 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 200 мм 71,03 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 200 мм 48,21 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 200 мм 101,51 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 250 мм 89,38 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 250 мм 60,66 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 250 мм 122,36 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 300 мм 107,74 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 300 мм 73,12 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 300 мм 143,21 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 350 мм 126,1 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 350 мм 85,58 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 350 мм 164,06 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 400 мм 144,45 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 400 мм 98,04 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 400 мм 184,91 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 450 мм 162,81 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 450 мм 110,5 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 450 мм 205,76 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 500 мм 181,17 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 500 мм 122,96 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 500 мм 226,62 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 550 мм 199,53 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 550 мм 135,43 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 550 мм 247,47 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 600 мм 217,89 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 600 мм 147,89 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 600 мм 268,32 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 650 мм 236,25 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 650 мм 160,35 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 650 мм 289,17 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 700 мм 254,61 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 700 мм 172,81 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 700 мм 310,02 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 750 мм 272,97 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 750 мм 185,27 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 750 мм 330,88 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 800 мм 291,33 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 800 мм 197,73 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 800 мм 351,73 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 850 мм 309,69 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 850 мм 210,19 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 850 мм 372,58 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 900 мм 328,05 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 900 мм 222,65 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 900 мм 393,43 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 950 мм 346,41 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 950 мм 235,11 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 950 мм 414,28 мм @ удлинительное кольцо 0 мм, ширина сенсора 14,14 мм, рабочее расстояние 1000 мм 364,77 мм @ удлинительное кольцо 0 мм, ширина сенсора 12,45 мм, рабочее расстояние 1000 мм 247,58 мм @ удлинительное кольцо 0 мм, ширина сенсора 8,45 мм, рабочее расстояние 1000 мм |
| Угол поля зрения по горизонтали | 21,4 ° @ ширина сенсора 14,14 мм |
| Угол поля зрения по вертикали | 15,9 ° @ высота сенсора 10,35 мм |
| Угол поля зрения по диагонали | 26,7 ° @ диагональ сенсора 17,52 мм |
| Оптическая дисторсия | -0,21 % |
| Управление фокусом | ручное |
| Управление диафрагмой | ручное |
| Резьба фильтра | M35,5×0,5 |
| Габариты | 38,6×43,96 мм @ фокусировка на бесконечность, допуск длины ± 0,2 мм; 38,6×53,61 мм @ фокусировка на минимальную дистанцию, допуск длины ± 0,2 мм |
| Масса | 119 г |
| Сертификация | RoHS2.0 |
| Разрешение объектива | 12 Мп |
| Температура | -10…50 °C |
1 данные неофициальные
Документы
Поставка в Казахстан
MVL-KF3528M-12MP поставляем в Казахстан официально: MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Ходовые позиции отгружаем со склада, доставка от 5 дней при наличии; срок позиции под заказ инженер подтверждает в первом ответе. Внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Гарантия 36 месяцев, инженеры и склад запчастей в ЕАЭС.
Подберём под вашу камеру и проверим совместимость связки до отгрузки.
Задачи в Казахстане: электроника и приборостроение
На сборке плат проверяют то, что глазом не берётся: присутствие компонента, полярность, качество пайки, читаемость технологической метки. У MVL-KF3528M-12MP фокусное 35 мм: под вашу дистанцию до объекта инженер посчитает поле зрения, а не подберёт «на глаз». Подберём под вашу камеру и проверим совместимость связки до отгрузки.
Подбор и применение
Чтение локального кода в узком ракурсе. Контроль кромки с горизонтальным углом 21,4°. Наблюдение отдельного элемента на круге Ø17,6 мм.
Минимальный комплект: Для работы MVL-KF3528M-12MP соединяют с камерой C-mount, чей сенсор помещается в Ø17,6 мм, а камеру оснащают её линией данных и подходящим питанием.
Рядом в линейке: MVL-KF2528M-12MP — Подходит для более широкого угла 29,6° и дистанции от 0,15 м; MVL-KF5028M-12MP — Выбирают для более узких 15,1° и фокуса 50 мм; MVL-KF3524M-25MP — Нужен при круге Ø19,3 мм, горизонтальном угле 22,51° и диафрагме F2.4.
Семейство и другие исполнения
Объективы для матриц 1″ и 1.1″ (12 МП) · 16 арт.
Вопросы и ответы
Какую часть сцены охватывает KF 35 мм на круге Ø17,6 мм в составе машинного зрения?
Углы составляют 26,7° по диагонали, 21,4° по горизонтали и 15,9° по вертикали. По ширине MVL-KF3528M-12MP расположен между KF 25 мм с 29,6° и KF 50 мм с 15,1° при одинаковом круге изображения.
Какая ближняя дистанция нужна для ручной фокусировки 35 мм для проектируемого узла?
Объектив способен фокусироваться с 0,2 м. Фокус наводится вручную после закрепления камеры, затем вручную выбирается диафрагма между F2.8 и F16. Рабочее положение обоих колец сохраняют для повторяемой съёмки.
Чем MVL-KF3528M-12MP отличается от MVL-KF3524M-25MP при подготовке к работе?
MVL-KF3528M-12MP перекрывает Ø17,6 мм, открывается до F2.8 и даёт горизонтальный угол 21,4°. MVL-KF3524M-25MP рассчитан на Ø19,3 мм, F2.4 и угол 22,51°. Посадка у обеих моделей C-mount, но оптический формат и механика различаются.
Как учитывать отрицательную дисторсию в контроле кромки в рабочей системе?
При измерении установленную пару с камерой калибруют на выбранной дистанции не менее 0,2 м. Отрицательное искажение служит характеристикой объектива, а калибровка описывает реальный тракт. После неё ручные настройки не меняют.
Как разместить корпус и фильтр объектива MVL-KF3528M-12MP при инженерном подборе?
Модель имеет размеры Ø38,6 × 53,61 мм и массу 119 г. Передний фильтр крепится на резьбу M35.5 × 0.5. Посадочный узел выполняют под C-mount с отрезком 17,526 мм и оставляют доступ к ручным кольцам.
Нужно ли таможенное оформление при поставке в Казахстан?
Поставляем официально как дистрибьютор Hikrobot: внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Срок по конкретной позиции инженер подтверждает в первом ответе.
Гарантия на оборудование в Казахстане — какая и от кого?
36 месяцев гарантии. Мы официальный дистрибьютор Hikrobot, поэтому гарантийные обязательства закрываются нами, а не перепродавцом.
Как узнать стоимость и условия для юридического лица в Казахстане?
Стоимость подтверждаем по запросу — вместе с подбором комплекта под задачу, а не отдельной цифрой в вакууме.
