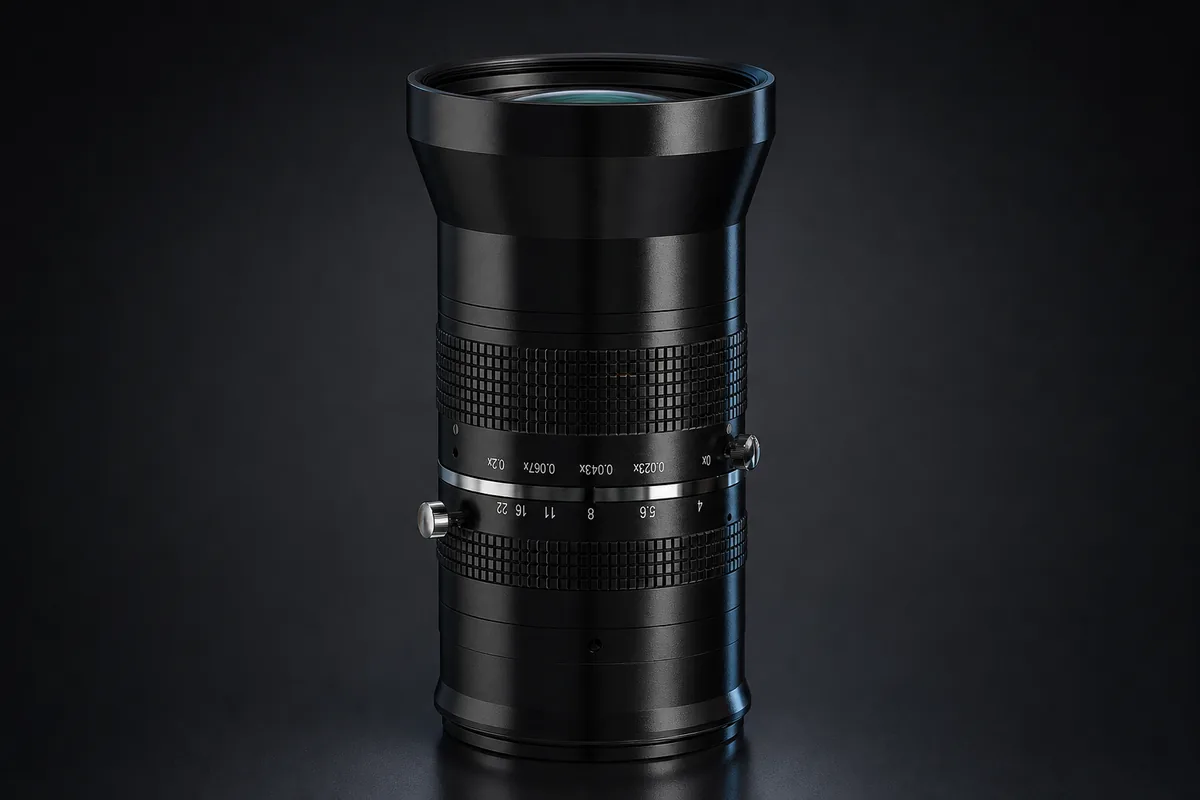

Hikrobot MVL-LF3540M-M58-65MP

Рабочая геометрия объектива 35 мм

Промежуточный фокус 35 мм сочетает в MVL-LF3540M-M58-65MP круг Ø42 мм с искажением 0,5 %. Объектив перестраивается по увеличению от 0,001x до 0,2x, а световой канал регулируется вручную в диапазоне F4.0–F22. Резьба камеры M58 × P0.75 работает вместе с отрезком 11,48 мм. Для установки фильтра предусмотрено отдельное соединение M67 × P0.75.

Фокусировка возможна с 150 мм и далее до бесконечности, допуск установочного положения равен ± 5 мм. Такой диапазон применим для контроля протяжённых поверхностей, сравнения границ деталей и наблюдения участка с меняющимся расстоянием. Стойку рассчитывают под массу 760,84 г и корпус Ø69,4 × 131,1 мм. Настройка должна сохраняться при температуре от −10 до 50 °C.

MVL-LF2540M-M58-65MP начинает работу со 100 мм и покрывает Ø46 мм, но его фокус равен 25 мм, а искажение — 0,9 %. MVL-LF5036M-M58-65MP с тем же креплением обеспечивает 50 мм, Ø46 мм и увеличение до 0,5x при дистанции 80–2500 мм. Исполнение 35 мм выбирают как средний вариант с масштабом до 0,2x и кругом Ø42 мм; 25 мм даёт более широкий охват, 50 мм — больший доступный масштаб.

Характеристики

Поставка в Казахстан

MVL-LF3540M-M58-65MP поставляем в Казахстан официально: MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Ходовые позиции отгружаем со склада, доставка от 5 дней при наличии; срок позиции под заказ инженер подтверждает в первом ответе. Внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Гарантия 36 месяцев, инженеры и склад запчастей в ЕАЭС.

Подберём под вашу камеру и проверим совместимость связки до отгрузки.

Задачи в Казахстане: электроника и приборостроение

В электронике контролируемый объект мелкий, а допуск жёсткий: разрешение и оптика здесь определяют, увидите вы дефект или узнаете о нём от заказчика. 35 мм — это конкретное поле зрения на конкретном расстоянии; расчёт под вашу сцену делаем до отгрузки. Оптику и свет считаем под дистанцию и поле зрения — «на глаз» этот выбор не делается.

Подбор и применение

Наблюдение объектов с расстояния от 150 мм. Контроль формы в пределах искажения 0,5 %. Работа с ручной диафрагмой до F22.

Минимальный комплект: Для ввода в работу требуются MVL-LF3540M-M58-65MP, камера или переходник с M58 × P0.75, её интерфейсная линия и источник питания по спецификации камеры.

Рядом в линейке: MVL-LF2540M-M58-65MP — Используется для фокуса 25 мм и рабочей дистанции начиная со 100 мм.; MVL-LF5036M-M58-65MP — Нужен при фокусе 50 мм, круге Ø46 мм и масштабе вплоть до 0,5x..

Семейство и другие исполнения

Объективы для линейных камер (line scan) · 23 арт.

Вопросы и ответы

Какие пределы положения объекта допускает MVL-LF3540M-M58-65MP?

Рабочая дистанция начинается со 150 мм и продолжается до бесконечности, а установочный допуск равен ± 5 мм. В этих пределах увеличение меняется от 0,001x до 0,2x; окончательную точку выбирают по нужному охвату.

Чем посадка фильтра отличается от соединения объектива с камерой?

Камера или адаптер принимают M58 × P0.75 с рабочим отрезком 11,48 мм. Передний фильтр ставится в M67 × P0.75. Эти резьбы выполняют разные функции, поэтому обе проверяют отдельно до сборки.

Что даёт ручная регулировка в полном диапазоне диафрагмы F4.0–F22?

После установки дистанции оператор вручную наводит фокус и выбирает значение между F4.0 и F22 под освещение и глубину резкости. Настройку проверяют на всей активной области, не превышающей круг Ø42 мм.

Как подготовить опору для объектива массой 760,84 г перед настройкой?

Корпус имеет размер Ø69,4 × 131,1 мм и массу 760,84 г. Опора должна удерживать его без углового смещения, разгружать резьбу M58 × P0.75 и сохранять доступ к фокусировке и диафрагме.

Когда по искажению уместнее версия 35 мм, а не соседняя 25 мм?

У MVL-LF3540M-M58-65MP искажение равно 0,5 %, у MVL-LF2540M-M58-65MP — 0,9 %. Если круга Ø42 мм и масштаба до 0,2x хватает, версия 35 мм даёт меньшую геометрическую поправку.

Как происходит поставка в Казахстан?

MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Поставка внутри ЕАЭС проходит без таможенных пошлин; конкретный срок инженер называет по позиции.

Что с гарантией, если оборудование куплено в Казахстан?

Гарантия — 36 месяцев. Обслуживают её инженеры MVisionPro, склад запчастей находится в ЕАЭС, поэтому гарантийный случай не требует отправки оборудования в Китай.

Можно ли получить коммерческое предложение на эту позицию?

Счёт и условия оформляем по запросу. В ответе инженер сразу уточнит конфигурацию, чтобы в предложение не попало лишнее.
