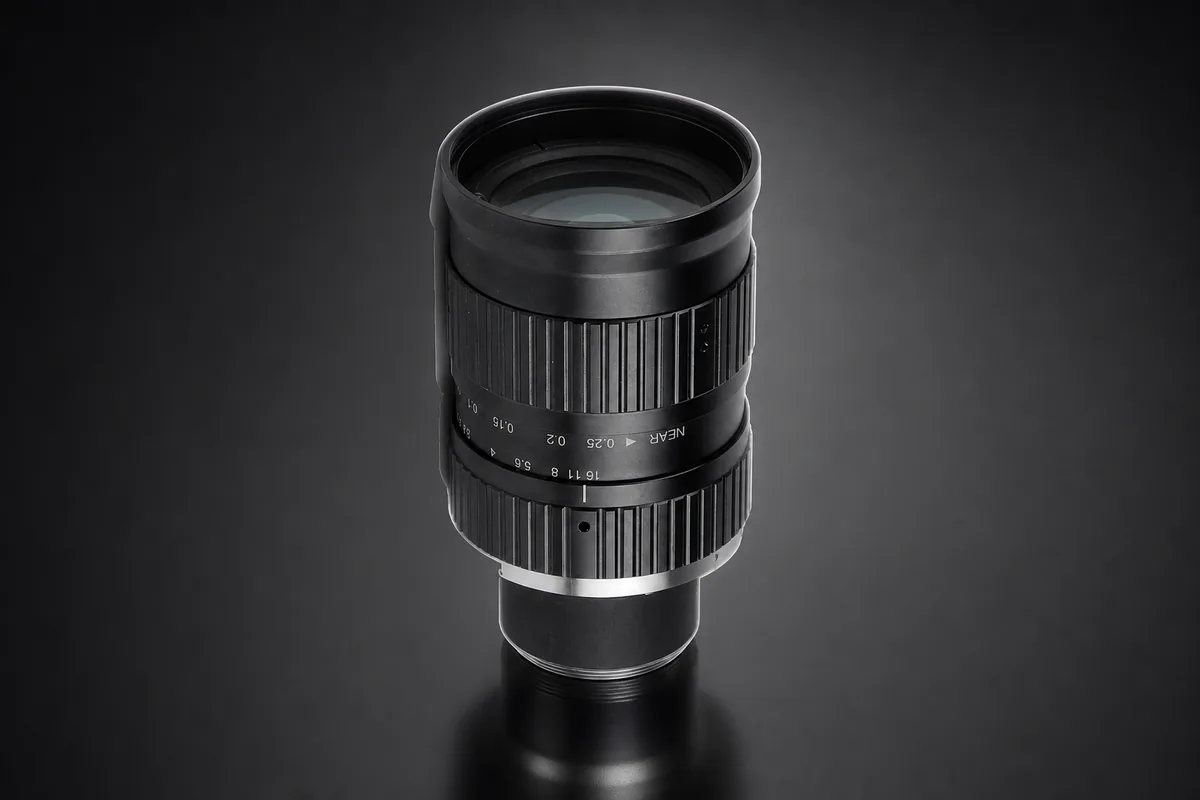

Hikrobot MVL-LF6040M-013-M72

Оптический тракт линейного сканирования

Линейная камера 8k с пикселем 7 мкм — целевой формат для MVL-LF6040M-013-M72. Объектив с фокусом 60 мм покрывает Ø58 мм и позволяет менять увеличение от 0,07x до 0,37x. Геометрическое искажение указано как -0,45 %. Фокус и диафрагма F4.0–F22 настраиваются вручную; со стороны камеры используется M72 × P0.75 и отрезок 12 мм, спереди — фильтровая резьба M58 × P0.75.

Рабочий промежуток 200–900 мм сочетается с сопряжённой дистанцией 307–990 мм. Эти границы позволяют компоновать сканирование непрерывного материала, контроль протяжённой кромки и поиск дефектов поверхности при движении объекта поперёк линии сенсора. Масштаб согласуют с шириной рассматриваемой полосы, а искажение учитывают при калибровке координаты. Объектив весит 484 г и работает от −10 до 50 °C.

MVL-LF8040M-021V-M72 устанавливается на ту же резьбу, но имеет фокус 80 мм, круг Ø60 мм и три режима 0,12x, 0,21x, 0,31x на дистанциях 750, 450 и 325 мм. MVL-LF5036M-M58-65MP покрывает Ø46 мм, достигает 0,5x и требует M58 × P0.75. Модель 60 мм выбирают для камеры 8k 7 мкм и непрерывной настройки 0,07x–0,37x; 80 мм — под одну из трёх расчётных точек.

Характеристики

Поставка в Казахстан

MVL-LF6040M-013-M72 поставляем в Казахстан официально: MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Ходовые позиции отгружаем со склада, доставка от 5 дней при наличии; срок позиции под заказ инженер подтверждает в первом ответе. Внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Гарантия 36 месяцев, инженеры и склад запчастей в ЕАЭС.

Подберём под вашу камеру и проверим совместимость связки до отгрузки.

Задачи в Казахстане: мясо-молочная переработка

На переработке контроль встроен в линию: упаковка, дата, шов, этикетка — всё проверяется на скорости конвейера, без отдельного поста контролёра. 60 мм — это конкретное поле зрения на конкретном расстоянии; расчёт под вашу сцену делаем до отгрузки. Проверим механику и оптическую совместимость с вашей камерой, чтобы связка не собиралась дважды.

Подбор и применение

Сканирование линией 8k с пикселем 7 мкм. Контроль движущейся поверхности на дистанции до 900 мм. Настройка масштаба от 0,07x до 0,37x.

Минимальный комплект: Для запуска используют MVL-LF6040M-013-M72, линейную камеру 8k 7 мкм либо адаптер M72 × P0.75, интерфейсный кабель камеры и её предусмотренное питание.

Рядом в линейке: MVL-LF8040M-021V-M72 — Подходит при фокусе 80 мм, круге Ø60 мм и одном из трёх заданных масштабов.; MVL-LF5036M-M58-65MP — Нужен для увеличения до 0,5x при меньшем круге Ø46 мм..

Семейство и другие исполнения

Крупноформатные объективы M72 и F-mount · 18 арт.

Вопросы и ответы

Какие параметры камеры согласовать с MVL-LF6040M-013-M72 до сборки?

Объектив рассчитан на линейный формат 8k с пикселем 7 мкм, круг Ø58 мм, соединение M72 × P0.75 и отрезок 12 мм. Камеру и переходной узел проверяют по всей этой совокупности параметров.

Как выбирать положение объектива внутри диапазона 200–900 мм?

Рабочее удаление подбирают вместе с увеличением 0,07x–0,37x и требуемой шириной сканирования. После установки вручную фокусируют изображение, а механическое положение закрепляют; сопряжённая дистанция лежит в пределах 307–990 мм.

Для каких сцен полезен круг изображения Ø58 мм линейного объектива?

Круг Ø58 мм нужен для покрытия протяжённой активной области линейной камеры. Он применим в контроле полотна, длинной кромки и поверхности движущегося изделия, когда изображение последовательно собирается по строкам.

Какие размеры учитывать возле ручных колец фокуса и диафрагмы?

Корпус имеет диаметр Ø76 мм и длину от 88,2 до 107,02 мм при массе 484 г. В держателе оставляют ход до максимальной длины и доступ к настройке F4.0–F22, не нагружая соединение камеры.

Как проверить влияние искажения -0,45 % на координату сканирования?

Калибровочную шкалу снимают в рабочем положении между 200 и 900 мм и оценивают отклонение вдоль используемой линии изображения. Значение -0,45 % служит исходной характеристикой объектива, а коррекцию строят для всего канала.

Откуда идёт поставка в Казахстан?

Внутри ЕАЭС поставка идёт без таможенного оформления на границе. Ходовые позиции отгружаем со склада, срок позиции под заказ подтверждаем при запросе.

Какая гарантия действует в Казахстане?

На оборудование действует гарантия 36 месяцев; инженеры и склад запчастей — в ЕАЭС.

Как получить счёт в Казахстане?

Цену и условия для юрлица подтверждает инженер по запросу: оставьте задачу через форму, первый ответ — в течение 4 рабочих часов.
