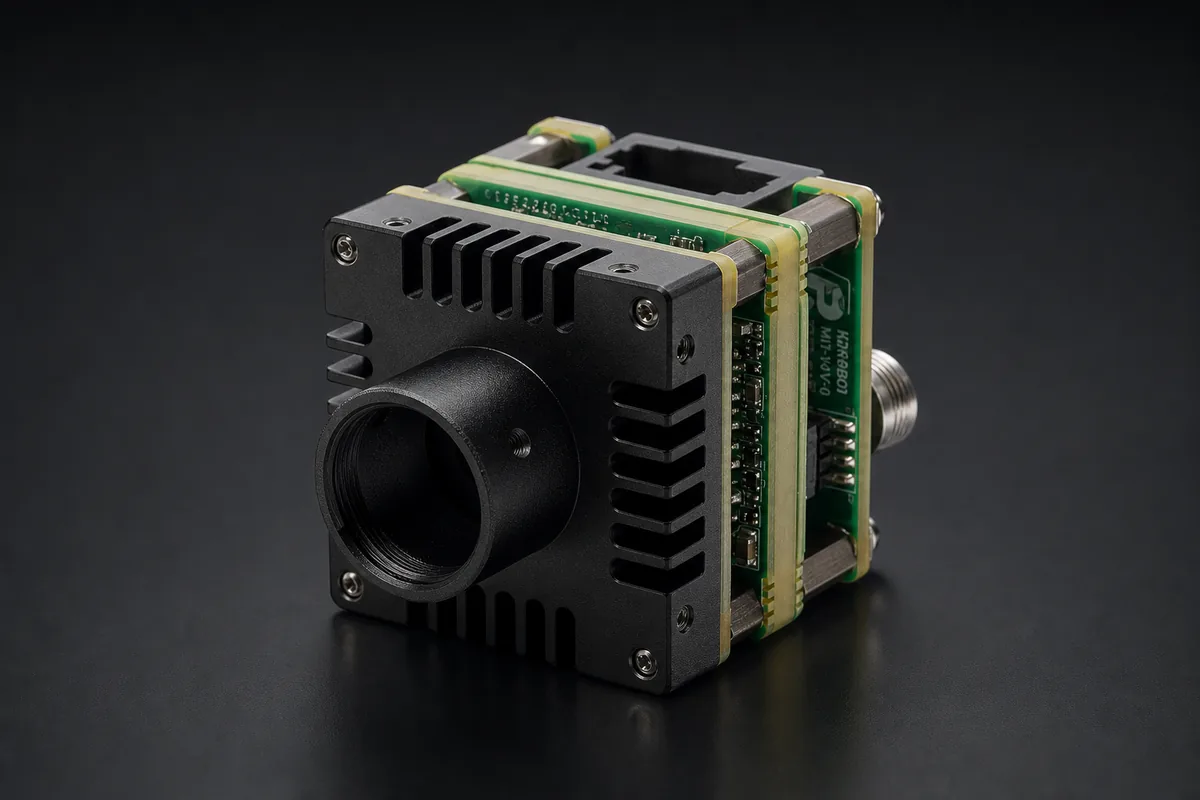

Hikrobot MV-CB013-A0UC-S

Сверхбыстрый цветной модуль

Циклы, где цветное состояние меняется очень быстро, адресованы MV-CB013-A0UC-S: CMOS-сенсор формата 1/2″ выдаёт 1280 × 1024 при 201 к/с. Глобальный затвор фиксирует все строки совместно, поэтому положение цветных деталей сохраняется даже при движении. USB 3.0 связывает плату с близко расположенным вычислителем и одновременно служит источником питания.

Модуль применим для высокочастотной сортировки по окраске, проверки цветовой метки, контроля последовательности сборочных состояний и наблюдения за движущимся механизмом. Предусмотрены исполнения без крепления объектива, с C-mount либо M12-mount; масса в зависимости от варианта составляет около 10 или 30 г. Две двунаправленные неизолированные линии, Line 2 и Line 5, позволяют принимать или формировать аппаратные события.

Если цветовой критерий убрать, MV-CB013-A0UM-S обеспечит тот же растр 1280 × 1024 и темп 201 к/с при мощности 1,6 Вт против 2,8 Вт у рассматриваемой платы. Для дополнительной детализации MV-CB016-10UC-C V4.0 увеличивает изображение до 1440 × 1080 и работает на 165,4 к/с. Ещё один шаг по размеру изображения даёт MV-CB020-60UC-C: 1624 × 1240 на Stacked BSI с частотой 179,9 к/с через USB 3.0.

Характеристики

Поставка в Казахстан

MV-CB013-A0UC-S поставляем в Казахстан официально: MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Ходовые позиции отгружаем со склада, доставка от 5 дней при наличии; срок позиции под заказ инженер подтверждает в первом ответе. Внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Гарантия 36 месяцев, инженеры и склад запчастей в ЕАЭС.

Задачи в Казахстане: мясо-молочная переработка

В мясо-молочном цехе камера работает во влажности и под регулярной мойкой — техника здесь выбирается не по разрешению, а по тому, переживёт ли она смену. Частота до 201 кадров в секунду позволяет держать контроль на быстром такте линии, а не подстраивать линию под камеру. Пришлите образцы изделия — получите видео работы и заключение инженера до того, как что-то покупать.

Подбор и применение

Высокочастотная сортировка по окраске. Наблюдение последовательности быстрых состояний. Проверка цветной детали без остановки механизма.

Минимальный комплект: Для первого запуска выбирают MV-CB013-A0UC-S в исполнении с C-mount либо M12-mount, соответствующий объектив для сенсора 1/2″, кабель USB 3.0 и питание от этого интерфейса.

Рядом в линейке: MV-CB013-A0UM-S — Подходит для монохромного потока 201 к/с с меньшим потреблением.; MV-CB016-10UC-C V4.0 — Выбирать для увеличения цветного кадра до 1440 × 1080.; MV-CB020-60UC-C — Предпочесть для цветных 1624 × 1240 при 179,9 к/с..

Кабели и аксессуары для этой модели

Совместимость по данным производителя.

Кабели данных

USB 3.0

Питание

Питание

Крепёж

Крепёж камер

Все семейства аксессуаров →

Вопросы и ответы

Какие быстрые задачи оправдывают частоту цветной съёмки до 201 к/с?

Частота 201 к/с позволяет часто проверять положение или окраску объекта в быстром цикле. Кадр 1280 × 1024 подходит, когда цветная метка или компонент занимают достаточную область, а глобальный затвор сохраняет их форму во время движения.

Как выбрать оптическое исполнение платы под конструкцию прибора?

Доступны три варианта: без байонета для собственного оптического тракта, C-mount и M12-mount. Во всех случаях объектив согласуют с сенсором 1/2″ и изображением 1280 × 1024, а посадку выбирают до механической разработки узла.

Как USB 3.0 участвует в передаче данных и энергоснабжении платы?

Один интерфейс передаёт поток кадров и питает MV-CB013-A0UC-S. Потребление цветной платы составляет 2,8 Вт, поэтому порт и кабель должны поддерживать штатный режим USB 3.0, особенно при работе на максимальной частоте.

Для чего предусмотрены двунаправленные каналы Line 2 и Line 5?

Обе линии являются неизолированными и могут работать в двух направлениях. Их назначают на аппаратное событие захвата, сигнал состояния либо управление связанным узлом, учитывая общую электрическую схему устройства.

Какие рабочие условия необходимо обеспечить для открытой платы?

Камера рассчитана на температуру 0…50 °C и относительную влажность 20–80 % без конденсации. Для разных оптических исполнений приведены значения массы около 10 и 30 г, что учитывают при механической фиксации и охлаждении.

Как происходит поставка в Казахстан?

MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Поставка внутри ЕАЭС проходит без таможенных пошлин; конкретный срок инженер называет по позиции.

Что с гарантией, если оборудование куплено в Казахстан?

Гарантия — 36 месяцев. Обслуживают её инженеры MVisionPro, склад запчастей находится в ЕАЭС, поэтому гарантийный случай не требует отправки оборудования в Китай.

Можно ли получить коммерческое предложение на эту позицию?

Счёт и условия оформляем по запросу. В ответе инженер сразу уточнит конфигурацию, чтобы в предложение не попало лишнее.
