3D-профилометр · DP4000 series

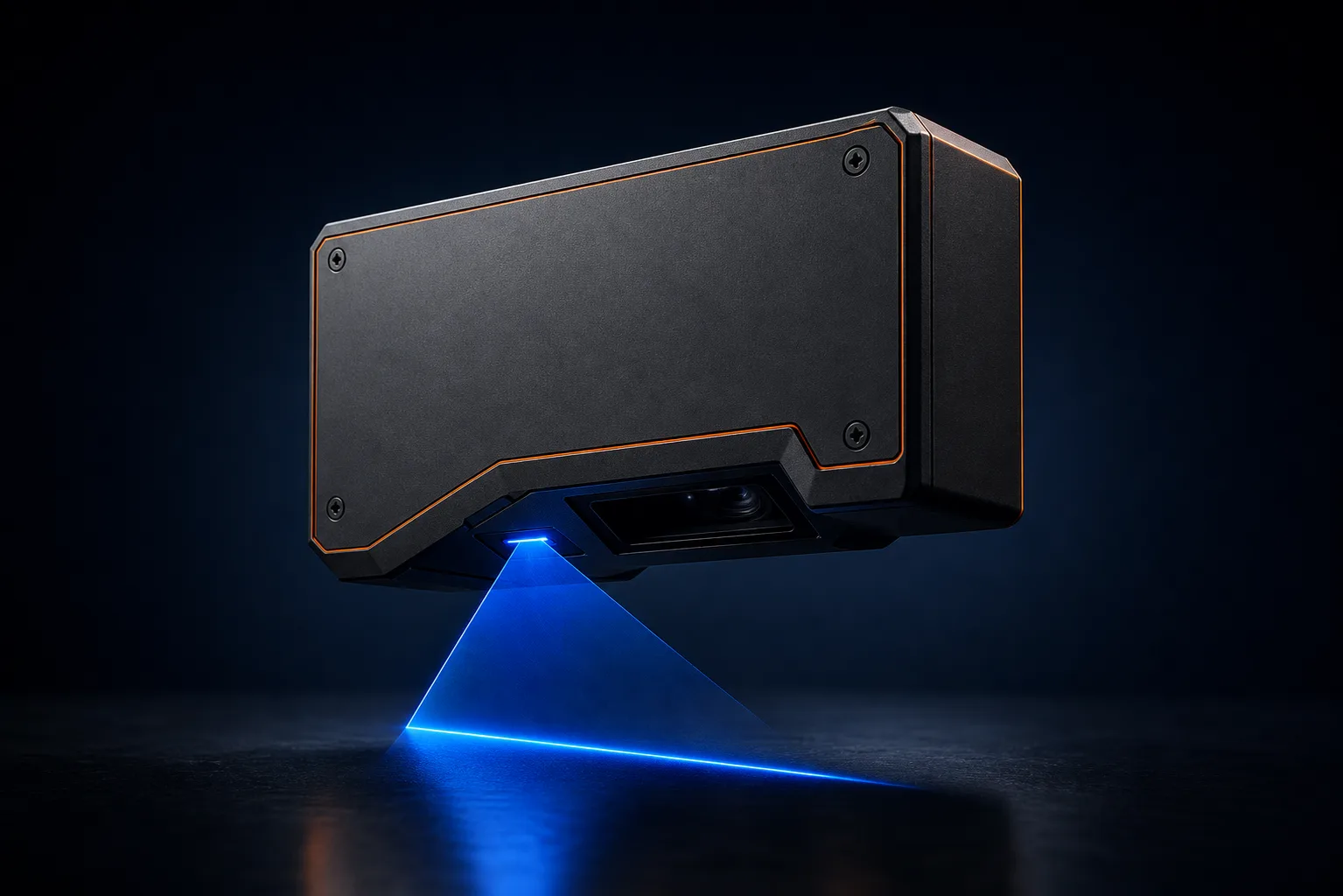

Hikrobot MV-DP4430-03P
Лазерный профилометр Hikrobot MV-DP4430-03P: 4080 точек в профиле, диапазон по Z 340 мм при опорной дистанции 430 мм, повторяемость 2,27 мкм, частота 2,5 кГц, до 49 кГц в режиме ROI. Формирует поперечный профиль для проверки зазоров, кромок и рельефа движущегося изделия; данные передаются по Gigabit Ethernet, корпус защищён по IP67.
- Срок поставки
- от 5 дней
- Гарантия
- 36 месяцев
Объём 340 мм с профилем высокой плотности
При рабочей дистанции 430 мм MV-DP4430-03P охватывает полосу 241 мм и измеряет перемещение поверхности по Z в пределах 340 мм. На ближней границе ширина составляет 153 мм, на дальней — 329 мм. Профиль строится по 4080 точкам, разрешение по высоте меняется от 8,4 до 35,5 мкм, а повторяемость равна 2,27 мкм. Такой набор связывает крупный объём с плотным поперечным массивом.
Датчик подходит для контроля формы широкой заготовки, высоты нескольких ступеней и глубокого прогиба в движении. Полный диапазон обрабатывается с частотой 2,5 кГц, а ROI позволяет получить до 49 кГц при меньшем используемом ходе. Дифференциальные входы принимают сигнал механизма, RS-232 обеспечивает последовательное подключение, Gigabit Ethernet выводит результаты.
MV-DP3300 предлагает меньший ход 210 мм и ширину до 236 мм при 3200 точках и верхней частоте 46,7 кГц; его повторяемость составляет 2,20 мкм. MV-DP4940 расширяет диапазон до 900 мм и охват до 750 мм с теми же 4080 точками и пределом ROI 49 кГц. MV-DP4430-03P располагается между ними как вариант для объёма 340 мм и дистанции 430 мм.
Характеристики
| Интерфейс передачи данных | GigE (совместим с Fast Ethernet); RS-232 |
| Диапазон измерения по глубине | 340 мм |
| Опорное поле зрения | 241 мм |
| Опорное расстояние | 430 мм |
| Повторяемость по Z | 2,27 мкм (среднее) |
| Разрешение по Z | 8,4…35,5 мкм |
| Точек в профиле | 4080 |
| Частота 3D-сканирования | 2500 Гц @ в пределах максимального диапазона измерения; 49000 Гц (максимум) @ в режиме ROI |
| Режим запуска | программный, аппаратный, от энкодера |
| Класс лазерной безопасности | 3R |
| Спектральный диапазон | 650 нм |
| Клиентское ПО | 3DMVS, VM3D |
| Операционные системы | Windows 7 (32/64 бит), Windows 10 (32/64 бит), Windows 11 (64 бит) |
| Цифровые входы и выходы (линии) | 3 входа, дифференциальный сигнал, линии 0, 3, 6; 1 выход, дифференциальный сигнал, линия 1 |
| Количество цифровых входов | 3 |
| Количество цифровых выходов | 1 |
| Разъём входов-выходов | M12 12 конт. |
| Напряжение питания | 24 В |
| Потребляемая мощность | 20 Вт (типичное) @ постоянный ток, напряжение питания 24 В |
| Степень защиты оболочки | IP67 |
| Рабочая температура | 0…45 °C |
| Температура хранения | -30…80 °C |
| Влажность | 20…85 % |
| Габариты | 213,5×110,5×56 мм |
| Масса | 1296 г (примерно) |
| Ближнее поле зрения | 153 мм |
| Версия клиентского ПО | 3DMVS 3.1.0 и новее |
| Дальнее поле зрения | 329 мм |
| Интервал данных профиля | 35,7…85,4 мкм |
| Линейность по Z | -0,01…0,01 % @ в % от диапазона измерения |
| Тип выходных данных | профиль, карта глубины, изображение яркости |
| Условия/область эксплуатации | без конденсации |
| Порты, количество и назначение | RS-232 (последовательный) |
| Рекомендуемый процессор системы | Intel Core i5 |
| Требуемая оперативная память | ≥8 ГБ (минимум) |
| Электрический тип триггера | дифференциальный @ внешний запуск, запуск от энкодера |
Документы
Поставка в Казахстан
MV-DP4430-03P поставляем в Казахстан официально: MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Ходовые позиции отгружаем со склада, доставка от 5 дней при наличии; срок позиции под заказ инженер подтверждает в первом ответе. Внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Гарантия 36 месяцев, инженеры и склад запчастей в ЕАЭС.
Перед покупкой проверим вашу задачу на образцах: пришлёте изделия — получите видео работы и заключение инженера.
Задачи в Казахстане: металлопрокат и стройматериалы
Производство стройматериалов упирается в геометрию: размер, кромка, целостность проверяются на потоке и на скорости линии. У MV-DP4430-03P защита IP67: в мокрой зоне это экономит стоимость и обслуживание защитного кожуха. Сценарий сканирования и обработку профиля соберём вместе с вами, а не оставим на «разберётесь сами».
Подбор и применение
Контроль нескольких уровней в диапазоне 340 мм. Измерение широкой заготовки на 4080 точек. Высокочастотная съёмка ограниченного окна по высоте.
Минимальный комплект: В пост с MV-DP4430-03P входят источник 24 В DC, кабель Gigabit Ethernet и 12-контактная линия M12 для электропитания, триггера и RS-232.
Рядом в линейке: MV-DP3300 — Подходит для диапазона Z 210 мм и профиля на 3200 точек; MV-DP4940 — Выбирается для хода 900 мм и охвата до 750 мм.
