3D-стереокамера · DB7000 series

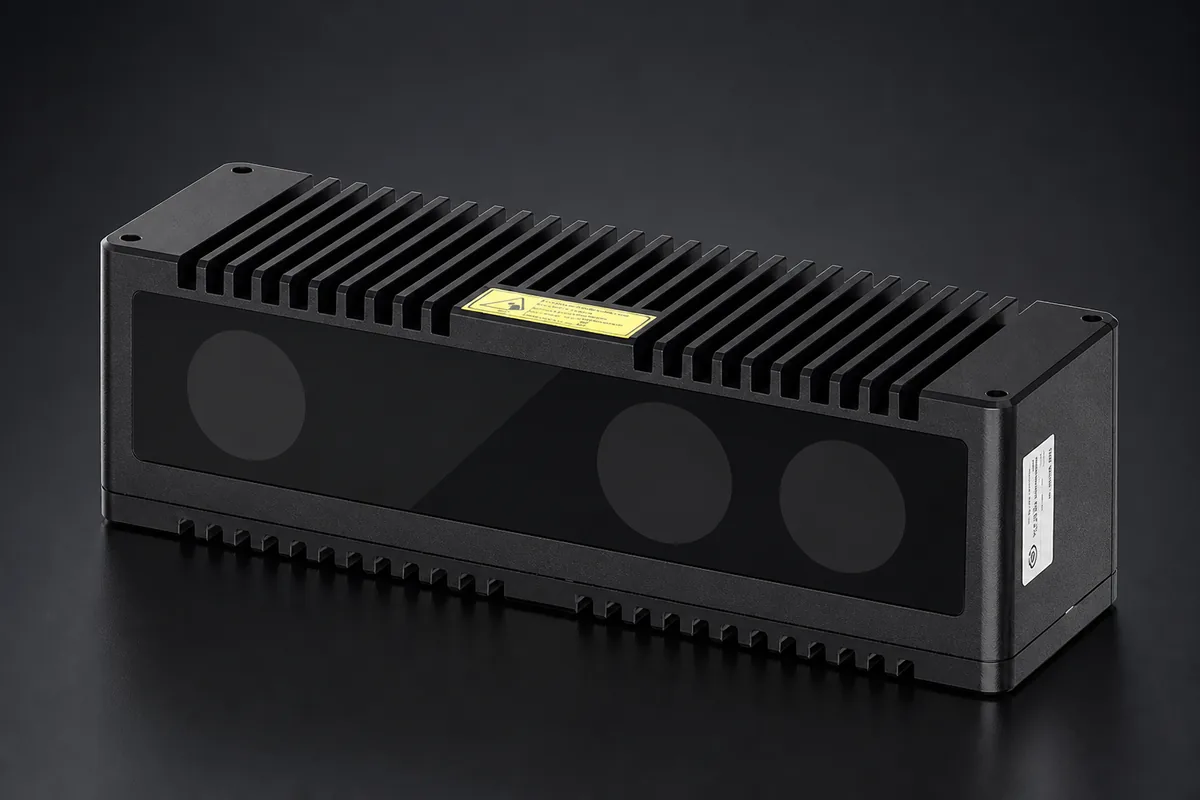

Hikrobot MV-DB700S-C V3.0
Стереокамера глубины Hikrobot MV-DB700S-C V3.0 формирует кадры глубины 1408 × 1024 и RGB 1536 × 1280 со скоростью 30 к/с. Предназначена для определения объёмной формы и положения объектов в зоне 590 × 470 мм, данные передаются по Gigabit Ethernet, корпус IP65.
- Срок поставки
- от 5 дней
- Гарантия
- 36 месяцев
Точность в короткой RGB-D зоне
Точность Z 2,5 мм на 0,5 м и 5 мм на 1 м связывает MV-DB700S-C V3.0 с измерениями в сравнительно короткой зоне. Диапазон составляет 700 мм при отступе 300 мм. Для depth 1408×1024 и RGB 1536×1280 указана частота 30 к/с; для цветового потока точность X,Y равна 2,6 мм на 1 м.
Охват меняется от 590×470 мм у ближней границы до 2200×1500 мм у дальней. При высоте установки 500 мм камера работает с объектами от 50×50×10 до 450×450×200 мм. Эти параметры подходят для определения трёхмерных размеров и положения предметов в ограниченной глубине при частоте сканирования 30 к/с. Сеть построена на Gigabit Ethernet 1000 Мбит/с.
Более протяжённую сцену обслуживает MV-DB500S: её диапазон равен 1500 мм, а исполнения разделяют singulation на 30 к/с и volume measurement на 6 к/с. MV-DB1300A увеличивает диапазон до 2100 мм и типовое поле до 2000×1600 мм. MV-DB700S-C V3.0 выбирают, когда приоритетны короткая геометрия, заданная точность на 0,5–1 м и питание 12–24 В DC.
Характеристики
| Интерфейс передачи данных | GigE |
| Степень защиты оболочки | IP65 |
| Диапазон измерения по глубине | 700 мм |
| Разрешение карты глубины (Ш × В) | 1408×1024 пикс. |
| Частота 3D-сканирования | 30 Гц @ карта глубины; 30 Гц @ цветное изображение; 30 Гц @ режим измерения режим EDP |
| Класс лазерной безопасности | 1 |
| Клиентское ПО | HiViewer |
| Операционные системы | Windows 7 (32/64 бит), Windows 10 (32/64 бит), Windows 11 (64 бит) |
| Цифровые входы и выходы (линии) | 3 входа, с оптоизоляцией, линии 0, 3, 6; 3 выхода, с оптоизоляцией, линии 1, 4, 7 |
| Количество цифровых входов | 3 |
| Количество цифровых выходов | 3 |
| Разъём входов-выходов | M12 12 конт. |
| Напряжение питания | 12…24 В |
| Потребляемая мощность | 8,2 Вт (типичное) @ постоянный ток, напряжение питания 24 В |
| Рабочая температура | 0…45 °C |
| Температура хранения | -30…80 °C |
| Влажность | 20…85 % @ без конденсации |
| Габариты | 184×55×53 мм |
| Масса | 700 г (примерно) |
| Сертификация | KC, CE |
| Ближнее поле зрения | 590×470 мм |
| Дальнее поле зрения | 2200×1500 мм |
| Максимальные размеры объекта | 450×450×200 мм @ высота установки 500 мм |
| Минимальное расстояние до объекта | 300 мм |
| Минимальные размеры объекта | 50×50×10 мм @ высота установки 500 мм |
| Разрешение RGB (Ш × В) | 1536×1280 пикс. |
| Тип выходных данных | исходное изображение, монохромное изображение, цветное изображение RGB, карта глубины, результат EDP |
| Порты, количество и назначение | GigE (передача данных) |
| Точность depth по оси X | 2,5 мм @ рабочее расстояние 500 мм; 5 мм @ рабочее расстояние 1000 мм |
| Точность depth по оси Y | 2,5 мм @ рабочее расстояние 500 мм; 5 мм @ рабочее расстояние 1000 мм |
| Точность depth по оси Z | 2,5 мм @ рабочее расстояние 500 мм; 5 мм @ рабочее расстояние 1000 мм |
| Точность rgb по оси X | 2,6 мм @ рабочее расстояние 1000 мм |
| Точность rgb по оси Y | 2,6 мм @ рабочее расстояние 1000 мм |
Документы
Поставка в Казахстан
MV-DB700S-C V3.0 поставляем в Казахстан официально: MVisionPro — дистрибьютор Hikrobot, территория по сертификату — Россия и СНГ. Ходовые позиции отгружаем со склада, доставка от 5 дней при наличии; срок позиции под заказ инженер подтверждает в первом ответе. Внутри ЕАЭС — без таможенных пошлин и таможенного оформления на границе. Гарантия 36 месяцев, инженеры и склад запчастей в ЕАЭС.
Перед покупкой проверим вашу задачу на образцах: пришлёте изделия — получите видео работы и заключение инженера.
Задачи в Казахстане: металлопрокат и стройматериалы
На прокате контроль идёт по длинному непрерывному полотну — задача не «сфотографировать деталь», а не пропустить дефект на всей длине. IP65 у MV-DB700S-C V3.0 означает, что участок с мойкой и пылью для неё штатный, а не предельный. Сценарий сканирования и обработку профиля соберём вместе с вами, а не оставим на «разберётесь сами».
Подбор и применение
Измерение объектов от 50×50×10 мм. RGB-D сканирование короткой зоны на 30 к/с. Определение координаты Z на дистанции 0,5–1 м.
Минимальный комплект: Для ввода в работу требуются MV-DB700S-C V3.0, кабель Gigabit Ethernet, 12-pin M12 для питания и дискретных линий и источник 12–24 В DC.
Рядом в линейке: MV-DB500S — Подходит при необходимости диапазона 1500 мм и выбора режима S или V; MV-DB1300A — Предпочтительна для диапазона 2100 мм и поля до 3340×2500 мм.
Кабели и аксессуары для этой модели
Совместимость по данным производителя.
- Кабели данных
- GigE
Вопросы и ответы
Какую зону по глубине задают range и clearance у MV-DB700S-C V3.0?
Измерительный диапазон равен 700 мм, начальный отступ — 300 мм. Размер поля меняется от 590×470 мм вблизи до 2200×1500 мм на дальней границе.
С какой точностью камера определяет Z и координаты цветового кадра?
По Z заявлено 2,5 мм на 0,5 м и 5 мм на 1 м. Для RGB отдельно приведена точность X,Y 2,6 мм на 1 м, поэтому эти показатели относятся к разным типам данных.
Каковы размеры объектов для установки MV-DB700S-C V3.0 на 500 мм?
При высоте 500 мм задан диапазон от 50×50×10 до 450×450×200 мм. Он относится к объектам, тогда как полный рабочий range камеры по глубине составляет 700 мм.
Синхронны ли частоты depth, RGB и сканирования у этой камеры?
Для depth 1408×1024 и RGB 1536×1280 указана одинаковая кадровая частота 30 к/с. Параметр scan frame rate также равен 30 к/с; все три паспортных значения частоты совпадают.
Как соединить MV-DB700S-C V3.0 с сетью и дискретной автоматикой?
К дискретной автоматике камеру подключают через 12-pin M12: три оптоизолированных канала работают как входы, ещё три — как выходы. Сеть Gigabit Ethernet передаёт до 1000 Мбит/с. Электрическая часть рассчитана на 12–24 В DC и 8,2 Вт при питании 24 В DC.
Что учитывать при размещении MV-DB700S-C V3.0 в рабочей зоне?
Корпус соответствует IP65 и работает при 0–45 °C. Для хранения допустимы −30–80 °C, влажность ограничена 20–85 % RH без конденсации; габариты равны 184×55×53 мм.
Откуда идёт поставка в Казахстан?
Внутри ЕАЭС поставка идёт без таможенного оформления на границе. Ходовые позиции отгружаем со склада, срок позиции под заказ подтверждаем при запросе.
Какая гарантия действует в Казахстане?
На оборудование действует гарантия 36 месяцев; инженеры и склад запчастей — в ЕАЭС.
Как получить счёт в Казахстане?
Цену и условия для юрлица подтверждает инженер по запросу: оставьте задачу через форму, первый ответ — в течение 4 рабочих часов.
